Para reparar o mantener tu cortacésped John Deere LA120, contar con un diagrama de piezas es fundamental. Este diagrama te proporciona una visión clara de cómo se ensamblan los componentes, lo que facilita identificar cualquier pieza defectuosa o necesaria para la reparación. Aquí te proporcionamos una guía detallada sobre las piezas y su disposición.

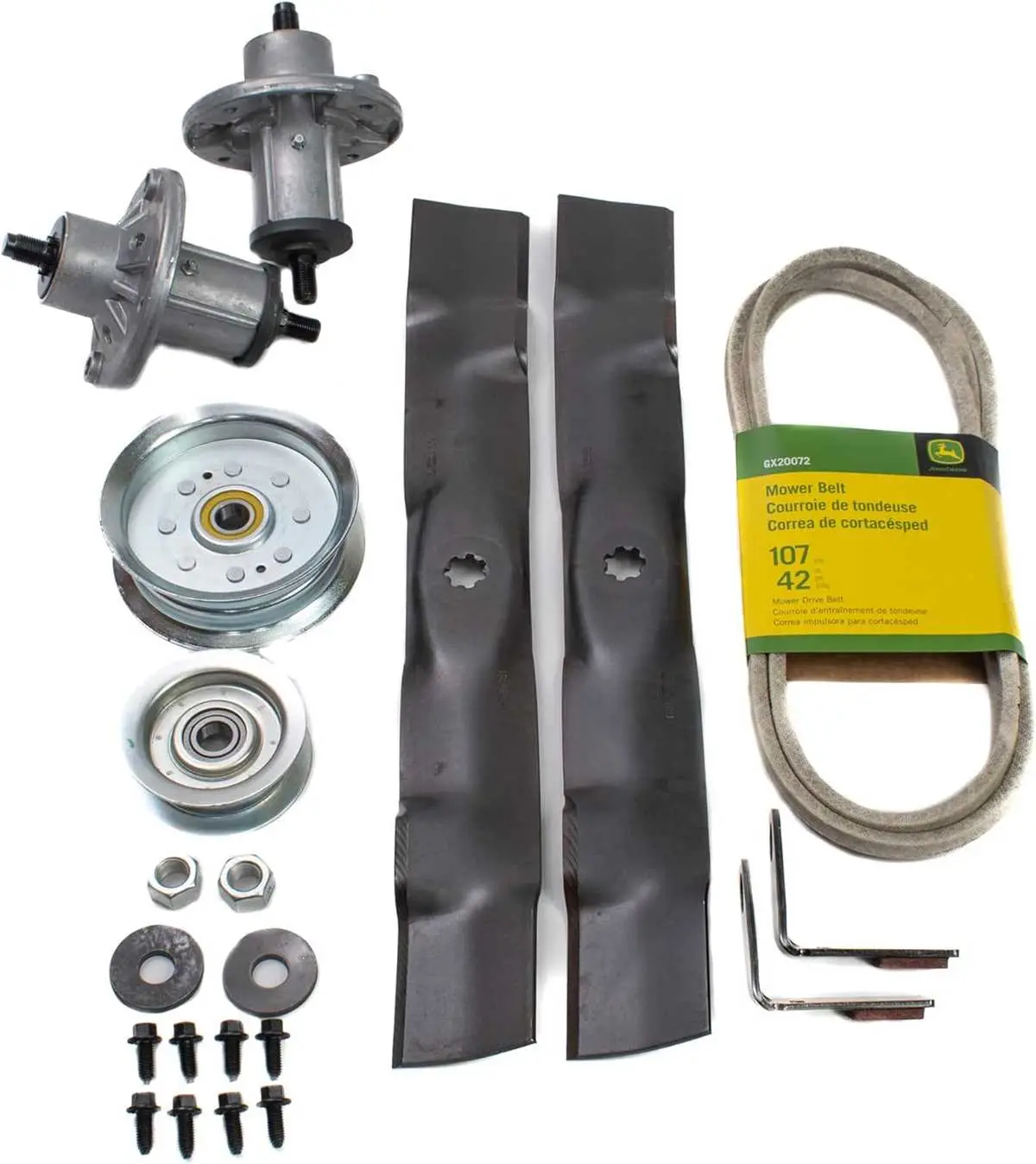

Reemplazo de piezas clave: Identificar correctamente las piezas que necesitan ser reemplazadas es el primer paso para evitar costosos errores. Si observas algún daño o desgaste en piezas como la correa de transmisión, el filtro de aire o las cuchillas, asegúrate de obtener las piezas correctas según el diagrama. La precisión en el reemplazo mejora la durabilidad de tu máquina.
Uso del diagrama: Al consultar el diagrama, localiza cada pieza según su número de referencia. La numeración en el diagrama facilita la búsqueda de repuestos en el catálogo oficial de John Deere, asegurando que adquieras componentes originales y compatibles con tu modelo.

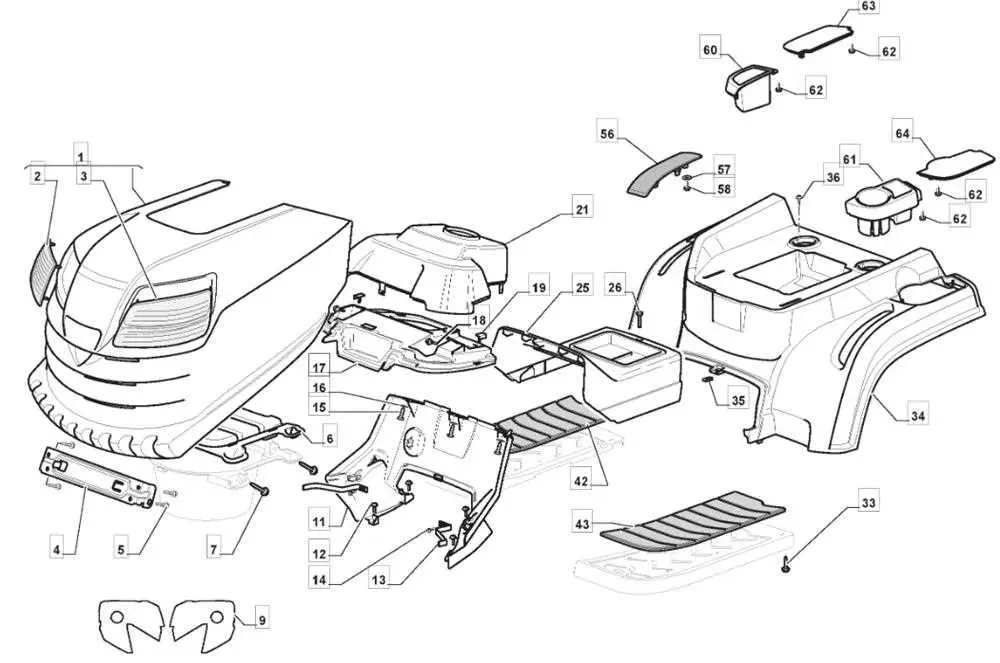

Diagrama de piezas John Deere LA120
El diagrama de piezas para el John Deere LA120 es clave para identificar y reemplazar los componentes de este modelo. Al contar con el diagrama, puedes encontrar de manera rápida las piezas específicas que necesitas sin complicaciones.
El motor, la transmisión, y el sistema de dirección son secciones importantes que suelen requerir atención. Asegúrate de tener a mano el número de serie de tu tractor para obtener el diagrama correcto, ya que algunas piezas pueden variar dependiendo del año de fabricación.
A continuación, te mostramos cómo se distribuyen las partes principales en el diagrama:
| Componente | Descripción | Ubicación |
|---|---|---|
| Motor | Componente central del sistema de propulsión. | Parte delantera del tractor. |
| Transmisión | Encargada de transferir potencia del motor a las ruedas. | En la parte inferior central. |
| Sistema de dirección | Permite el control y maniobrabilidad del tractor. | En el frente, conectado a las ruedas delanteras. |
| Suspensión | Absorbe los impactos de terreno irregular. | Debajo del asiento y en la parte trasera. |
| Sistema eléctrico | Conjunto de cables, interruptores y relés. | Distribuidos por todo el tractor, cerca de la batería y el motor. |
Cada pieza tiene un número de referencia que puedes utilizar al hacer pedidos. Revisa el diagrama detalladamente para asegurarte de que las piezas coincidan con tu modelo.
Consulta siempre el manual del usuario para instrucciones adicionales sobre el mantenimiento y reemplazo de piezas. El diagrama puede ser una herramienta muy útil para evitar errores y garantizar que tu John Deere LA120 funcione correctamente.
Identificación de piezas clave en el diagrama del motor John Deere LA120
Para identificar correctamente las piezas clave del motor del John Deere LA120, es fundamental conocer las partes principales que conforman el sistema de motor y cómo interactúan entre sí. Aquí tienes una lista detallada de las piezas más relevantes que debes tener en cuenta:
- Filtro de aire: Ubicado en la parte superior del motor, asegura que el aire que ingresa esté limpio, evitando que partículas dañinas afecten el rendimiento del motor.
- Carburador: Regula la mezcla de aire y combustible que entra al motor. Es esencial para mantener la eficiencia del motor y su rendimiento constante.
- Bujías: Generan la chispa necesaria para encender la mezcla de aire y combustible. Unas bujías en mal estado pueden causar fallos en el encendido.
- Filtro de combustible: Impide que las impurezas lleguen al motor. Su correcto mantenimiento garantiza que el combustible fluya sin obstrucciones.
- Correa de transmisión: Conecta el motor con las ruedas o el sistema de corte, transmitiendo la potencia necesaria para su funcionamiento.
- Válvulas de escape y admisión: Regulan el flujo de gases dentro del motor, abriendo y cerrando en los momentos adecuados para maximizar la eficiencia.
- Volante de inercia: Ayuda a regular las revoluciones del motor, manteniendo una velocidad constante y evitando fluctuaciones excesivas.
- Bomba de aceite: Distribuye el aceite por todo el motor, garantizando una lubricación adecuada y evitando el desgaste prematuro de las piezas internas.
Revisa estos componentes con regularidad en el diagrama para asegurar que tu motor John Deere LA120 funcione correctamente. Asegúrate de reemplazar las piezas desgastadas o dañadas para prolongar la vida útil del motor.
Cómo reemplazar las piezas del sistema de transmisión según el diagrama
Para reemplazar las piezas del sistema de transmisión en el modelo John Deere LA120, comienza identificando las piezas defectuosas en el diagrama. Ubica cada componente siguiendo las referencias y números de pieza proporcionados. El primer paso es desconectar la batería para evitar accidentes.
Retira los tornillos que sujetan la cubierta de la transmisión, utilizando las herramientas adecuadas para no dañar las piezas. Luego, localiza el variador de velocidad y el conjunto de poleas, ya que suelen desgastarse con el uso. Para sustituir estas piezas, desengancha las poleas y retira la correa de transmisión, asegurándote de que no haya restos de piezas antiguas que puedan interferir con el nuevo montaje.
Verifica el estado del eje de transmisión, ya que una rotura o desgaste podría afectar el rendimiento. Si es necesario, reemplázalo por uno nuevo siguiendo las indicaciones del diagrama para alinearlo correctamente. Asegúrate de que todas las piezas de repuesto sean originales para evitar incompatibilidades.
Una vez instaladas las piezas nuevas, revisa que las conexiones estén firmemente ajustadas. Coloca nuevamente la correa de transmisión en su lugar y verifica que el sistema de poleas funcione correctamente al girar. Antes de volver a montar la cubierta, realiza una prueba de funcionamiento para asegurarte de que todo esté en orden.
Ubicación y mantenimiento de las piezas del sistema de dirección en el John Deere LA120
El sistema de dirección en el John Deere LA120 incluye componentes clave como la varilla de dirección, el piñón y las mangueras. Estas piezas se encuentran en la parte frontal de la máquina, justo debajo del volante y la caja de dirección. Es fundamental realizar revisiones periódicas para garantizar su buen funcionamiento y evitar daños prematuros.
Para inspeccionar la varilla de dirección, comienza por levantar el equipo utilizando un gato hidráulico. Revisa la integridad de la varilla y asegúrate de que no haya desgaste en las roscas. Lubrica las partes móviles con grasa recomendada cada 50 horas de uso. Si observas algún juego excesivo, considera reemplazar la varilla.
El piñón de dirección se encuentra dentro de la caja de dirección. Este componente debe ser revisado por si presenta desgaste o alguna fuga de lubricante. Asegúrate de que el piñón esté correctamente ajustado para evitar ruidos o resistencia al girar el volante. Si el piñón está dañado, reemplázalo siguiendo las indicaciones del manual del operador.
Las mangueras del sistema de dirección hidráulica deben ser inspeccionadas regularmente para detectar grietas, fugas o signos de desgaste. Si alguna manguera presenta estos problemas, sustitúyela inmediatamente. Asegúrate de que todas las conexiones estén bien ajustadas para evitar fugas de aceite que puedan afectar el rendimiento del sistema.
Es recomendable realizar un mantenimiento preventivo cada 100 horas de uso, asegurándose de revisar todas las piezas relacionadas con la dirección, como los rodamientos y los ejes de dirección. Mantener estas piezas en buen estado prolonga la vida útil de la máquina y mejora la seguridad al operar el tractor.
