Consulta el diagrama del John Deere LA115 para identificar rápidamente la ubicación de cada componente del deck y del sistema de transmisión. Localizar correas, poleas y cuchillas se vuelve más sencillo, lo que permite programar ajustes sin desmontar todo el equipo.
Revisa el esquema para verificar conexiones eléctricas y puntos de lubricación recomendados. Identificar el orden correcto de montaje de las piezas y su orientación reduce el riesgo de desgaste prematuro y fallas mecánicas.
Utiliza el diagrama para planificar reemplazos de piezas y mantenimiento preventivo. Comparar números de referencia de cada componente asegura que las piezas nuevas sean compatibles, evitando errores y retrasos en las reparaciones.
El diagrama también facilita diagnosticar problemas de rendimiento del deck. Observar la disposición de las cuchillas y tensado de las correas ayuda a detectar desalineaciones y vibraciones, mejorando la seguridad y el funcionamiento del cortacésped.

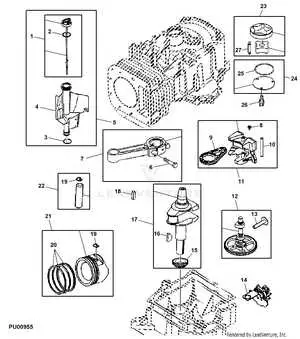

Diagrama detallado de piezas y componentes del John Deere LA115 para mantenimiento
Para mantener el John Deere LA115 en condiciones óptimas, identifique primero el chasis principal, que soporta la transmisión y el motor. Asegúrese de revisar las uniones de los pernos y la integridad de la estructura antes de desmontar cualquier componente.
El sistema de corte incluye la plataforma de corte, las cuchillas y los rodillos. Verifique que las cuchillas estén afiladas y equilibradas. Los rodillos deben girar libremente y estar lubricados según las especificaciones del fabricante.
En la transmisión y ejes, inspeccione las correas y cadenas por desgaste o desalineación. Mantenga los engranajes limpios y lubricados. Compruebe los cojinetes para prevenir fallos prematuros.
El sistema hidráulico y de dirección requiere revisión de los niveles de fluido y ausencia de fugas. Las mangueras deben estar intactas y las conexiones firmes. Ajuste la dirección según las indicaciones del manual para un manejo preciso.
Para el motor y componentes eléctricos, controle la batería, el alternador y los fusibles. Limpie los contactos y confirme que los cables no presenten grietas ni corrosión. Cambie el aceite y los filtros siguiendo las recomendaciones del fabricante.
Finalmente, consulte el diagrama de piezas para identificar correctamente cada componente durante el mantenimiento. Esto facilita el reemplazo de piezas desgastadas y asegura que el ensamblaje posterior sea correcto, manteniendo la funcionalidad del equipo.
Identificación y ubicación de piezas del John Deere LA115
Localiza primero el motor en la parte frontal del tractor; su posición permite acceso directo para mantenimiento del aceite, bujías y filtros. Justo debajo del motor se encuentra el cárter de aceite y la bomba de combustible, ambos elementos visibles y accesibles al retirar la cubierta lateral.
El cambio de velocidad se sitúa en el centro del chasis, entre los pedales de acelerador y freno. Sus palancas de control están claramente marcadas y conectadas mediante varillas al eje de transmisión. Identifica las ruedas traseras junto a los soportes del diferencial; verifica los ejes y cojinetes para detectar desgaste.
En el área lateral, observa la correa de transmisión del deck que conecta el motor con las cuchillas de corte. Las cuchillas y los rodillos de soporte están alineados bajo la cubierta del deck, accesibles tras retirar los pasadores de seguridad. La palanca de ajuste de altura se encuentra al lado derecho del asiento, conectada al mecanismo de elevación mediante varillas visibles.
Para el sistema de dirección, identifica la columna de dirección que llega hasta la barra de dirección y las ruedas delanteras, donde los brazos de dirección permiten movimientos precisos. Los pedales de freno y embrague están en el piso del operador, conectados por cables y varillas a los mecanismos respectivos.
Revisa la batería ubicada bajo el asiento del operador y los cables de conexión que van hacia el motor y el sistema de arranque. Cada componente visible en el diagrama tiene un número de referencia que facilita la identificación y reemplazo rápido de piezas sin desmontar secciones innecesarias.
Guía de desmontaje y reemplazo de componentes según el diagrama
Para desmontar el deck del John Deere LA115, primero asegure la máquina en una superficie nivelada y retire la llave de encendido. Comience quitando las correas de transmisión identificadas en el diagrama como la 42 y la 43, aflojando los tensores y desenganchando con cuidado los bordes de la cubierta.
Desmonte las cuchillas siguiendo el orden indicado en el diagrama: retire los pernos M10 que fijan los soportes de las cuchillas, luego extraiga las cuchillas y los soportes. Inspeccione cada componente por desgaste antes de reemplazarlo, especialmente los rodamientos y ejes centrales.
Para reemplazar los rodamientos del eje del deck, retire primero el eje principal utilizando un extractor si es necesario. Lubrique los nuevos rodamientos con grasa tipo NLGI 2 antes de instalarlos en la posición correcta según el diagrama. Asegúrese de alinear correctamente el eje con los soportes y vuelva a fijar los pernos con el torque indicado en la guía de mantenimiento.
Al reinstalar las cuchillas y correas, verifique que todas las piezas encajen sin forzar y que las correas mantengan la tensión adecuada. Revise el funcionamiento girando manualmente el eje para confirmar que no haya fricciones anormales. Finalmente, conecte nuevamente la llave de encendido y pruebe el deck con la máquina apagada y en posición segura.
Siguiendo este procedimiento paso a paso según el diagrama, cada componente se retira y reemplaza en el orden correcto, evitando daños y asegurando un montaje preciso y seguro del deck.
Solución de problemas comunes usando el diagrama del John Deere LA115

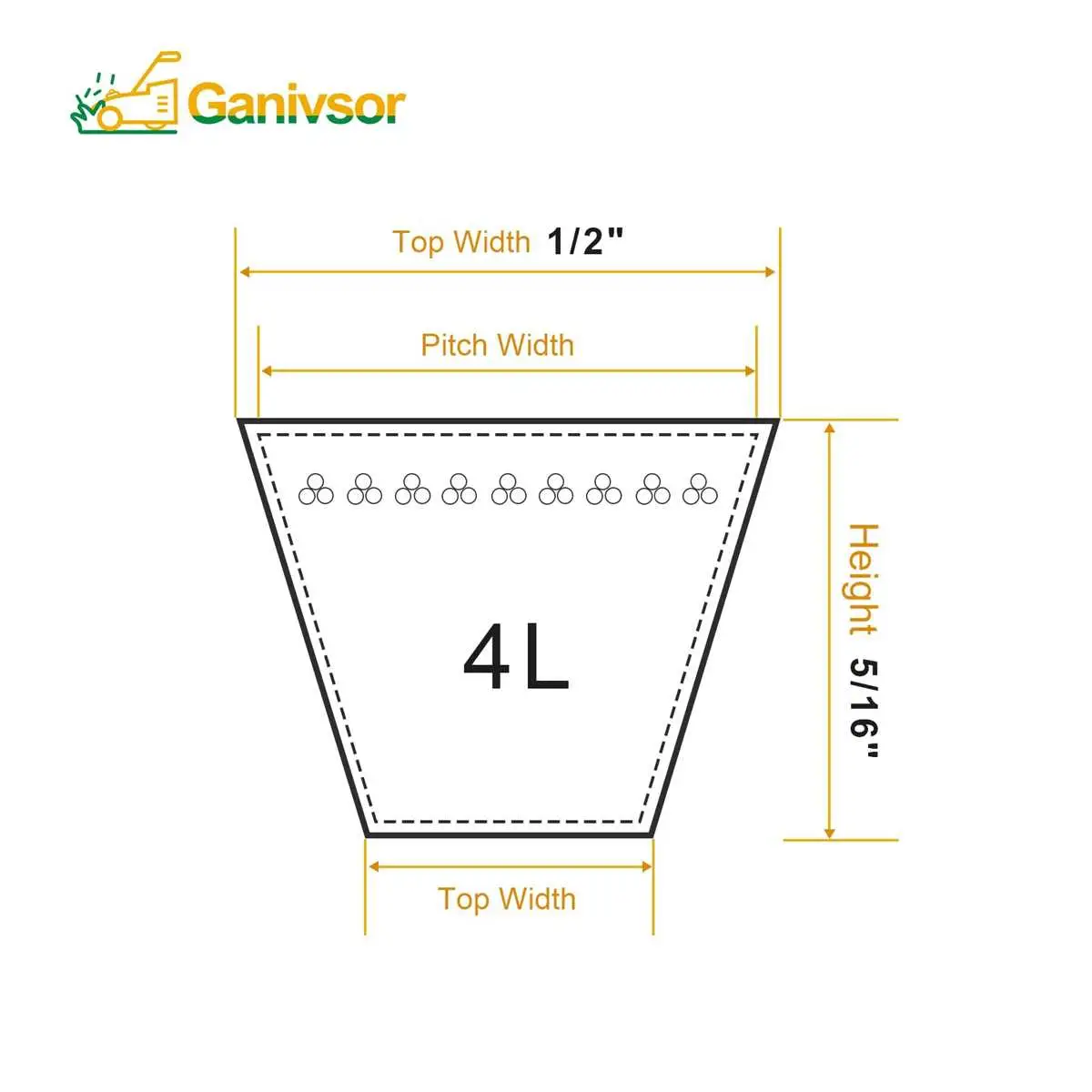

Verifica primero la correa del deck si el corte del césped es irregular. Consulta el diagrama para identificar la posición exacta de la correa y revisa si presenta desgaste o desalineación.

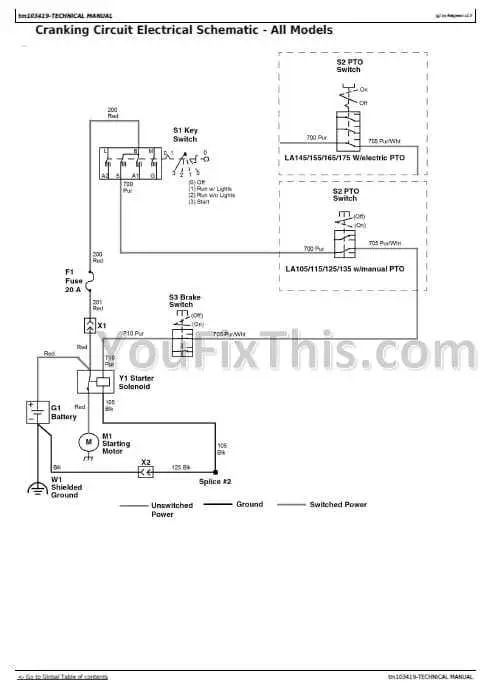

Si el motor no arranca, revisa el interruptor de seguridad del asiento y la palanca de freno. El diagrama muestra sus conexiones, lo que facilita detectar cables sueltos o contactos dañados.
Para problemas con la transmisión, inspecciona los enlaces del pedal y las palancas según el diagrama. Asegúrate de que las piezas estén lubricadas y que los pasadores estén firmes.
Cuando el deck vibra excesivamente, revisa los ejes de las cuchillas y los soportes. El diagrama indica su ubicación y permite comprobar la alineación y fijación correcta.
Si el sistema de arranque eléctrico falla, sigue las rutas de cableado en el diagrama para identificar fusibles quemados, conexiones corroídas o interruptores defectuosos.
- Correa del deck: inspección de desgaste y alineación.
- Interruptores de seguridad: verificación de continuidad.
- Transmisión: lubricación y ajuste de enlaces y palancas.
- Ejes de cuchillas: fijación y alineación correcta.
- Sistema eléctrico: revisión de fusibles y conexiones según el diagrama.
Reemplaza las piezas dañadas siguiendo la ubicación exacta que muestra el diagrama, asegurando compatibilidad y restaurando la funcionalidad del equipo.
