Para diagnosticar problemas de encendido en un tractor John Deere LA110, el diagrama de encendido es una herramienta clave. Este diagrama muestra la distribución exacta de los componentes eléctricos involucrados en el sistema de encendido, como la bobina, el interruptor de encendido y los fusibles. Familiarizarte con estos detalles te ayudará a identificar rápidamente cualquier fallo en el sistema y tomar las acciones necesarias para solucionarlo.
Primero, asegúrate de que la batería esté completamente cargada y que todos los cables de conexión estén bien sujetos. Un cable suelto o una batería débil son problemas comunes que pueden causar fallos en el encendido. Revisa el diagrama para verificar que los cables estén conectados correctamente y que el interruptor de encendido funcione adecuadamente.
El diagrama también te ayudará a localizar los fusibles y relés del sistema, lo que puede ser útil si el tractor no arranca. A veces, un fusible quemado puede ser la causa del problema. Asegúrate de revisar cada componente según el diagrama para confirmar que todo esté en su lugar y funcionando correctamente.
Si todo está en orden pero el tractor sigue sin arrancar, puede ser necesario revisar el interruptor de encendido o la bobina. Estos elementos son cruciales para generar la chispa necesaria en el motor. Consultar el diagrama y hacer una inspección detallada de cada parte te permitirá identificar rápidamente la fuente del problema y actuar de manera eficiente.
Diagrama de Encendido de John Deere LA110
El diagrama de encendido del John Deere LA110 es clave para comprender el sistema eléctrico de este modelo. Primero, asegúrate de que la batería esté correctamente conectada y cargada antes de cualquier intervención. La corriente fluye desde la batería hacia el interruptor de encendido, activando el relé de arranque. Este, a su vez, proporciona la energía al motor de arranque para poner en marcha el motor.
Es importante verificar el interruptor de encendido y sus conexiones. A menudo, si el motor no arranca, es debido a un mal contacto en este componente. Además, comprueba que la bobina de encendido esté en buenas condiciones. La bobina convierte la energía de la batería en la chispa necesaria para encender el motor, por lo que su mal funcionamiento puede impedir el arranque del LA110.
El interruptor de seguridad en el asiento también forma parte del sistema de encendido. Si el interruptor detecta que el conductor no está en el asiento, interrumpe el proceso de arranque para evitar accidentes. Asegúrate de que este interruptor funcione correctamente antes de proceder a revisar otros componentes.
Verifica los cables y conexiones a la bujía, ya que cualquier deterioro o desconexión puede evitar que el motor arranque. La bujía debe estar limpia y sin carbonización para garantizar que la chispa se produzca adecuadamente.
Revisar el sistema de encendido no solo facilita el diagnóstico de problemas, sino que también mejora el rendimiento y la seguridad del John Deere LA110. Un mantenimiento preventivo regular evitará problemas graves y garantizará una larga vida útil de la máquina.
Conexión de los Componentes del Sistema de Encendido
Conecta la batería al interruptor de encendido. El cable positivo de la batería debe ir al terminal positivo del interruptor. Luego, conecta el interruptor al solenoide, asegurándote de que el terminal de salida esté bien fijado al cable de la bujía. El solenoide, que actúa como interruptor principal, debe tener una conexión firme con el motor de arranque.
El siguiente paso es conectar el cable que va del solenoide al motor de arranque. Este cable debe ser lo suficientemente grueso para manejar la corriente que pasa por él al activar el motor de arranque. Después, asegúrate de que el cable de la bujía esté correctamente colocado en el conector correspondiente del motor, permitiendo que la chispa fluya hacia el cilindro.
Revisa las conexiones de los componentes del sistema de encendido. Los cables no deben estar desgastados ni tener signos de corrosión. Las conexiones deben ser firmes para evitar fallos durante el encendido. Si hay algún cable suelto o dañado, reemplázalo de inmediato para garantizar el funcionamiento del sistema.
Por último, verifica el interruptor de seguridad. Este componente asegura que el sistema de encendido no se active cuando el tractor no está en una posición segura. Asegúrate de que esté correctamente conectado y funcionando antes de realizar cualquier prueba del sistema.
Cómo Diagnosticar Fallos en el Sistema de Encendido
Verifica la batería. Una carga insuficiente puede causar arranques intermitentes o nulos. Utiliza un multímetro para comprobar el voltaje: debe ser de al menos 12,6 V en reposo.
Revisa el interruptor de encendido. Si el voltaje es correcto pero el motor no arranca, el interruptor puede estar dañado. Verifica la continuidad con un probador de circuito.
Inspecciona el cableado. Los cables dañados o corroídos pueden interrumpir el flujo eléctrico. Examina cada conexión, desde la batería hasta la bobina de encendido, y asegúrate de que no haya cortocircuitos o cables sueltos.
Comprueba la bobina de encendido. Si el motor no recibe chispa, la bobina podría estar defectuosa. Utiliza un comprobador de chispa para verificar si hay corriente al llegar a las bujías.
Verifica las bujías. Bujías sucias o desgastadas pueden impedir el encendido adecuado. Límpialas o cámbialas si es necesario, y asegúrate de que estén bien ajustadas.
Evalúa el relé de arranque. Si el motor de arranque no responde, el relé puede estar defectuoso. Usa un multímetro para probar la continuidad del relé y asegúrate de que funcione correctamente.
Si después de estos pasos el problema persiste, revisa el sistema de arranque completo. Un diagnóstico detallado con herramientas especializadas puede ayudar a identificar fallos menos evidentes.

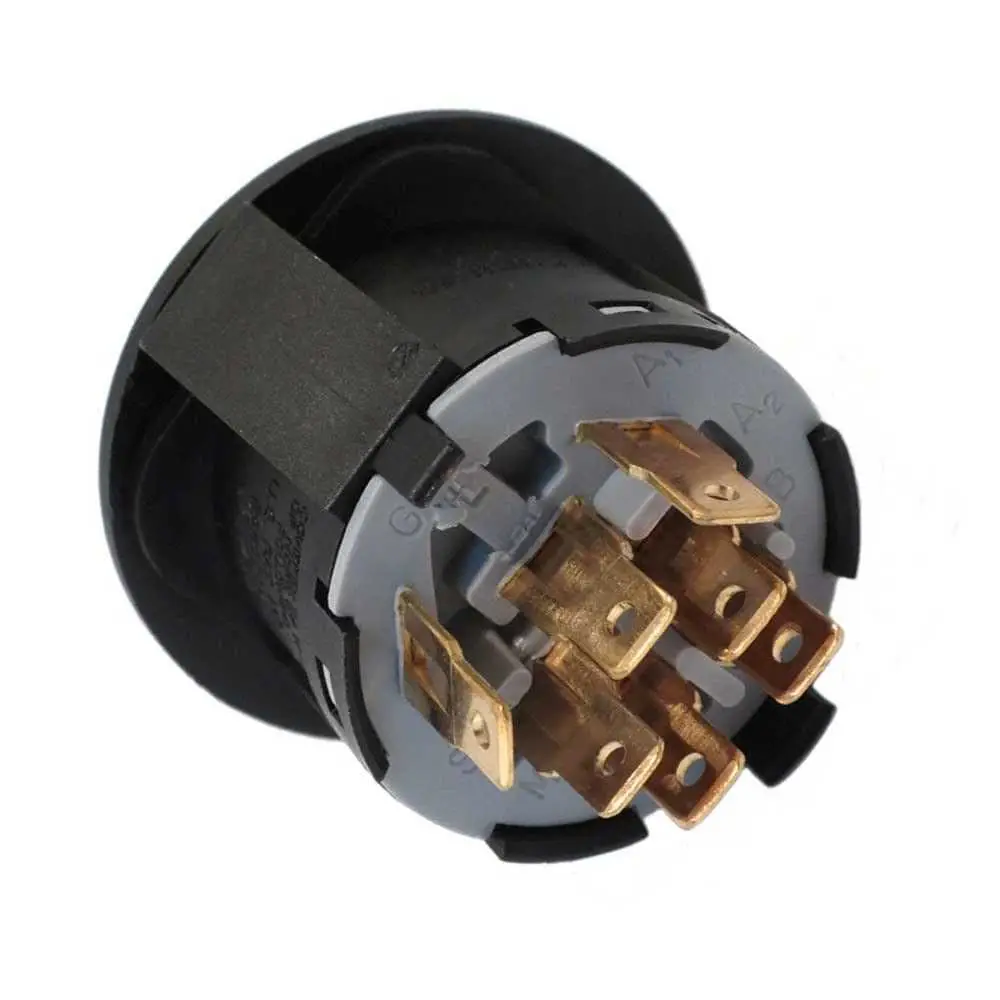

Pasos para Reemplazar el Interruptor de Encendido en John Deere LA110
Desconecta la batería antes de comenzar cualquier reparación. Esto evitará cortocircuitos o descargas accidentales durante el proceso.
Ubica el interruptor de encendido. Está en la parte frontal del motor, cerca del panel de control. Usa un destornillador para retirar los tornillos que lo sujetan.
Conecta las herramientas adecuadas, como un destornillador o llave, para aflojar y quitar los tornillos que fijan el interruptor de encendido en su lugar.
Retira el interruptor de encendido antiguo con cuidado, asegurándote de desconectar los cables de manera correcta. Toma nota de cómo están conectados para instalar el nuevo interruptor de forma adecuada.
Coloca el nuevo interruptor en el mismo lugar que el anterior, asegurándote de que los cables estén bien conectados y que el interruptor encaje correctamente en su soporte.
Asegura el interruptor con los tornillos que retiraste anteriormente, verificando que esté bien fijado y que no se mueva.
Reconecta la batería y prueba el interruptor. Asegúrate de que el motor arranque correctamente al girar la llave de encendido.
Si el motor no arranca, revisa nuevamente las conexiones y asegúrate de que todo esté conectado correctamente. Reemplazar el interruptor de encendido debería solucionar problemas relacionados con el encendido en tu John Deere LA110.
