Ubica la correa principal siguiendo el recorrido desde el motor hasta la transmisión. Esta guía permite identificar cada polea y rodillo involucrado, facilitando ajustes precisos y evitando deslizamientos que puedan dañar el sistema.
Revisa el estado de tensión aplicando presión moderada en la correa central. Una correa correctamente tensada garantiza la sincronización del corte y la tracción, reduciendo el desgaste de componentes clave como el eje de la cuchilla y el embrague de transmisión.
Identifica los puntos de desgaste observando señales de grietas, fricción excesiva o desalineación. Sustituir correas dañadas siguiendo el diagrama exacto previene interrupciones durante el corte y mantiene el rendimiento uniforme de la máquina.
Alinea correctamente las poleas asegurando que cada eje y rodillo coincida con las indicaciones del diagrama. Un montaje preciso reduce la vibración, minimiza el ruido y prolonga la vida útil de las correas y los componentes mecánicos.
Confirma la instalación girando manualmente las cuchillas antes de arrancar el motor. Esta comprobación garantiza que la correa sigue el recorrido indicado y que no hay interferencias, ofreciendo un funcionamiento estable desde el primer uso.

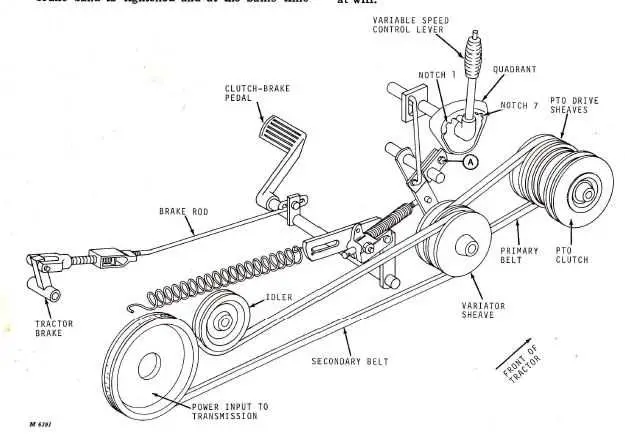

Guía detallada del diagrama de correas del John Deere LA110
Para reemplazar o ajustar las correas del John Deere LA110, siga estas instrucciones precisas basadas en el diagrama oficial.
El sistema de transmisión utiliza varias correas, cada una con una función específica:
- Correa de transmisión principal: conecta el motor con la transmisión y el eje de la cuchilla. Asegúrese de que esté alineada con las poleas y sin signos de desgaste excesivo.
- Correa de la cuchilla: transfiere la potencia a las cuchillas de corte. Compruebe que la tensión sea uniforme en toda su longitud.
- Correa del mando de movimiento: controla el desplazamiento del tractor. Verifique que las poleas estén limpias y giren libremente antes de instalar la correa.
Para instalar o ajustar las correas correctamente:
- Levante el tractor y asegúrese de que las ruedas estén bloqueadas.
- Retire las cubiertas protectoras de la correa siguiendo el diagrama para identificar cada pieza.
- Coloque la correa de transmisión principal sobre la polea del motor y luego sobre la polea de la transmisión, siguiendo la ruta exacta indicada en el diagrama.
- Instale la correa de la cuchilla asegurando la alineación con todas las poleas de la plataforma de corte.
- Monte la correa de mando de movimiento, verificando que la tensión permita el giro libre de las ruedas al mover la palanca de control.
- Revise que ninguna correa esté torcida, desalineada o con holgura excesiva.
- Vuelva a colocar todas las cubiertas y realice una prueba de funcionamiento a baja velocidad para confirmar que todas las correas operan correctamente.
Mantenimiento recomendado según el diagrama:
- Lubricar las poleas giratorias con aceite ligero para evitar desgaste prematuro.
- Inspeccionar las correas cada 50 horas de uso o antes de la temporada de corte.
- Reemplazar inmediatamente cualquier correa con grietas, estiramiento excesivo o pérdida de tracción.
- Evitar el contacto de las correas con bordes afilados de la plataforma o residuos que puedan cortar el caucho.
Identificación de las correas y componentes principales del LA110
Localiza primero la correa del cortacésped, que conecta el motor con la transmisión de la cuchilla. Esta correa suele ser de tipo en V y debe estar tensada correctamente para evitar deslizamientos. Revisa visualmente que no presente grietas ni desgaste irregular.
La correa de transmisión impulsa la tracción del tractor. Se encuentra pasando por el tensor y el embrague de la transmisión. Comprueba que el tensor mantenga la correa firme pero no excesivamente ajustada, evitando así daños prematuros.
Identifica los componentes clave: el motor, las poleas, el tensor y las cuchillas. Cada polea tiene un diámetro específico que influye en la velocidad de giro de la cuchilla y la tracción. Marca cada polea y correa con etiquetas si necesitas desmontarlas para mantenimiento.
Revisa el engranaje de la transmisión y la disposición de las poleas guía. La correa principal debe recorrer el camino exacto indicado en el diagrama del LA110, evitando cruces o torsiones. Asegúrate de que todos los componentes estén alineados para mantener la estabilidad y el rendimiento del cortacésped.
Durante la inspección, comprueba los puntos de contacto de la correa con cada polea. Aplica lubricante solo en los ejes y rodamientos, nunca sobre la correa. Sustituye inmediatamente cualquier correa que presente signos de desgaste severo para prevenir fallos durante el uso.
Instrucciones paso a paso para reemplazar y ajustar la correa
Afloja el tornillo de tensión del tensor de la correa y mueve el tensor hacia atrás para liberar la correa vieja.
Retira la correa desgastada siguiendo la ruta indicada en el diagrama de correas del LA110, asegurándote de no forzarla sobre los rodillos ni las poleas.

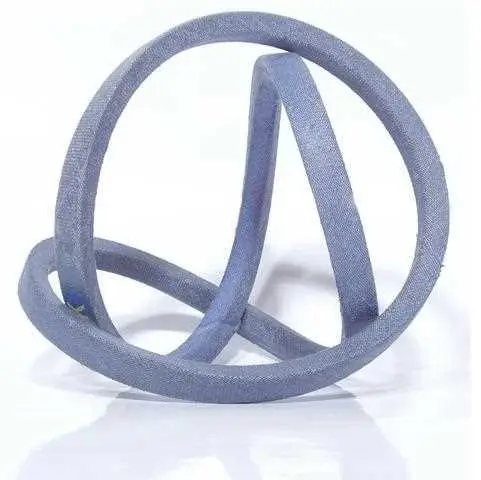

Compara la correa nueva con la vieja para confirmar la longitud y el tipo antes de la instalación.
Coloca la correa nueva alrededor de las poleas siguiendo exactamente el diagrama del fabricante, comenzando por la polea del cigüeñal y continuando con la transmisión y las poleas del corte.
Mueve el tensor nuevamente hacia su posición original y aprieta el tornillo de tensión, aplicando una fuerza suficiente para que la correa quede ajustada sin quedar demasiado rígida.
Gira manualmente las cuchillas y el motor durante una vuelta completa para comprobar que la correa se asienta correctamente en todas las poleas y no se desplaza.
Verifica la tensión de la correa presionando en el punto medio entre dos poleas; la desviación debe ser de aproximadamente 12-15 mm. Ajusta si es necesario.
Arranca el motor y observa el funcionamiento. La correa debe moverse suavemente sin chirridos ni saltos de las poleas.
Solución de problemas comunes relacionados con la correa y su tensión
Verifica la tensión de la correa utilizando la regla del diagrama del LA110: la deflexión correcta debe ser de 1,3 a 1,9 cm aplicando una presión media en el centro de la correa. Si la correa está floja, ajusta el soporte del tensor hasta alcanzar esta medida.
Inspecciona la correa por desgaste visible: grietas, deshilachados o superficies brillantes indican que debe reemplazarse. Siempre sustituye la correa por una compatible con el modelo LA110 para evitar deslizamientos o daños en el sistema de transmisión.
Revisa las poleas por acumulación de suciedad o residuos. Limpia cuidadosamente con un paño seco y asegúrate de que giren libremente. Una polea bloqueada puede generar tensión irregular y desgaste prematuro de la correa.
Si la correa chirría al arrancar o durante la operación, confirma que esté correctamente alineada en todas las poleas según el diagrama del LA110. Un desalineamiento incluso leve puede causar ruido y disminuir la vida útil de la correa.
Para problemas de tensión que persisten, inspecciona los muelles del tensor: deben ofrecer resistencia constante. Si presentan holgura o corrosión, reemplaza el conjunto del tensor para mantener la presión adecuada y evitar deslizamientos.
