El diagrama de poleas del John Deere LA105 es clave para comprender el funcionamiento y mantenimiento del cortacésped. Para asegurar un rendimiento óptimo, revisa regularmente el estado de las poleas y las correas. Si alguna de ellas está desgastada o fuera de lugar, podría afectar la eficiencia de la máquina.
Ubicación de las poleas: En el LA105, las poleas están distribuidas a lo largo del sistema de transmisión, conectando el motor con las cuchillas. Asegúrate de que las poleas estén alineadas correctamente para evitar un desgaste excesivo de las correas.
Reemplazo de las poleas: Si notas ruidos extraños o si las correas patinan, es probable que una polea esté dañada. Es recomendable verificar las poleas regularmente y reemplazarlas si es necesario para garantizar un funcionamiento fluido del cortacésped.
Este diagrama te guiará paso a paso en la identificación de cada polea y su función dentro del sistema de transmisión. Al seguirlo correctamente, podrás realizar ajustes y mantenimientos sin dificultad.

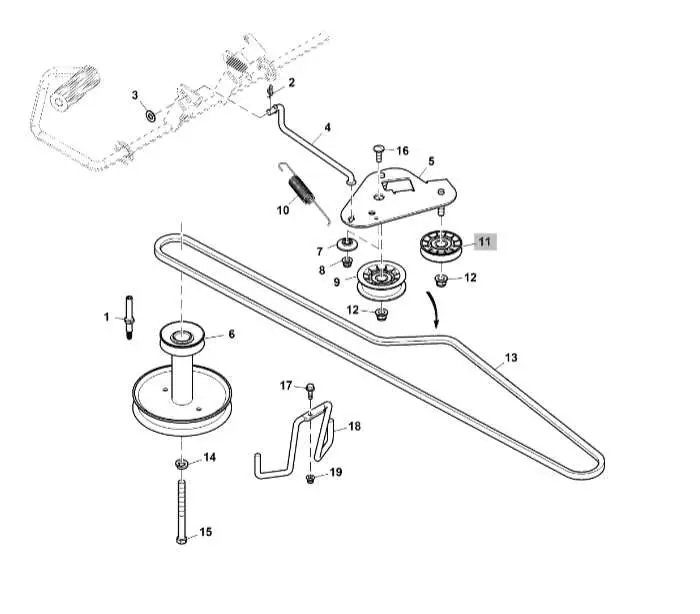

Diagrama de poleas John Deere LA105
El diagrama de poleas del John Deere LA105 es crucial para garantizar el funcionamiento adecuado de la máquina. Si experimentas problemas con la correa o el sistema de poleas, consultar este diagrama es el primer paso para resolver cualquier inconveniente.
Las poleas del cortacésped están conectadas por correas que transmiten la potencia desde el motor hasta el sistema de corte. A continuación, se detallan los elementos clave que debes identificar al consultar el diagrama de poleas:
- Polea del motor: Ubicada en el eje del motor, esta polea es la principal encargada de transferir la potencia. Revisa que no tenga desgaste o daños visibles.
- Polea de transmisión: Esta polea conecta el motor con la correa que mueve las cuchillas. Asegúrate de que esté correctamente alineada para evitar deslizamientos.
- Polea del mando de las cuchillas: Este componente es clave para el movimiento de las cuchillas. Verifica que esté bien fija y sin señales de desgaste.

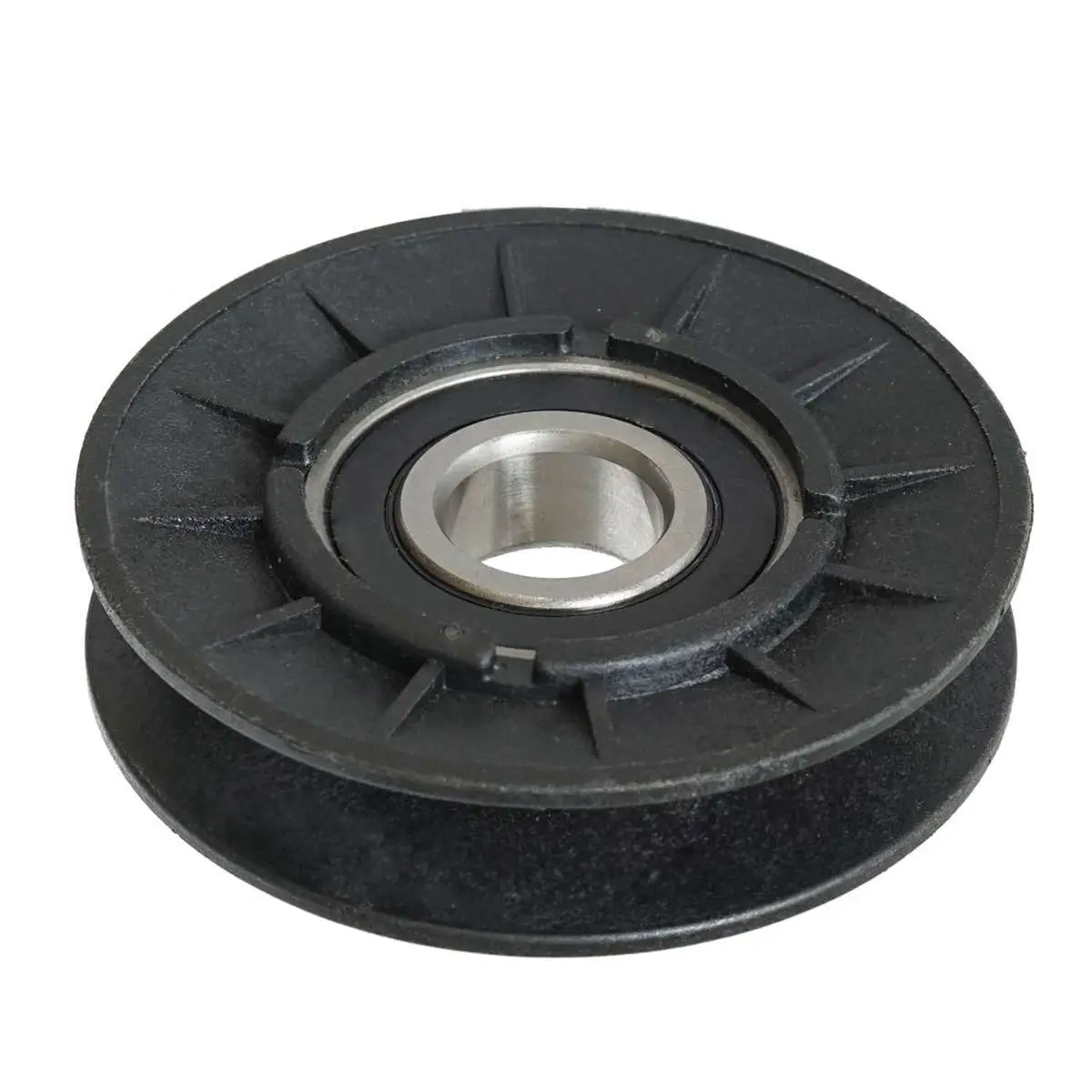

- Polea tensor: Se utiliza para mantener la tensión de la correa en su lugar. Si la correa está floja o se desengancha, revisa esta polea.
Para verificar que el sistema de poleas esté en buenas condiciones, sigue estos pasos:
- Revisa el diagrama y localiza las poleas en el motor, transmisión y sistema de cuchillas.
- Inspecciona las correas por posibles grietas, desgaste o roturas.
- Asegúrate de que las poleas estén alineadas correctamente y que no haya obstrucciones.
- Si es necesario, ajusta la tensión de la correa para evitar deslizamientos o ruidos excesivos.
Si detectas alguna anomalía durante la inspección, sustituye las piezas defectuosas según las especificaciones del fabricante. Mantener el sistema de poleas en buen estado garantiza un rendimiento óptimo del cortacésped.
Identificación de las poleas en el diagrama del John Deere LA105
Para identificar correctamente las poleas en el diagrama del John Deere LA105, primero observa las etiquetas que indican cada componente. Las poleas principales suelen estar ubicadas en las secciones clave del motor y la transmisión. La polea del motor está generalmente situada en la parte frontal del cortacésped y se conecta a la correa de transmisión.
Revisa las poleas del sistema de transmisión: la polea de la caja de engranajes se encuentra cerca del eje del cortacésped y tiene un tamaño considerablemente mayor. Esta polea está vinculada a la correa que se encarga de mover las cuchillas del cortacésped. Asegúrate de que la correa esté correctamente alineada en las ranuras de cada polea para evitar deslizamientos.
Identifica la polea de ajuste de tensión, que permite mantener la correa tensa. Esta polea se encuentra cerca de la polea motriz y es clave para asegurar que la correa funcione de manera eficiente sin generar fricción excesiva.
Al examinar el diagrama, también toma en cuenta las poleas de las cuchillas, que son más pequeñas y están conectadas a la polea principal mediante correas secundarias. Estas poleas deben ser inspeccionadas regularmente para asegurar su correcto funcionamiento durante el corte del césped.
Cómo interpretar las conexiones entre las poleas en el diagrama
Para comprender las conexiones entre las poleas en el diagrama del John Deere LA105, es fundamental observar cómo cada polea interactúa con las demás. Comienza por identificar las poleas principales: la del motor, la del eje de salida y las que guían la correa. Cada una de estas poleas tiene una función específica dentro del sistema de transmisión del cortacésped.
En primer lugar, identifica las flechas o líneas que conectan las poleas. Estas líneas representan el recorrido de la correa y cómo se distribuye la energía entre los diferentes componentes. Las flechas indican la dirección en la que la correa se mueve, lo que permite entender cómo se transmite la potencia desde el motor hasta el eje de corte.
Es importante prestar atención a las poleas de tensión. Estas no solo mantienen la correa en su lugar, sino que también permiten ajustar la presión que se ejerce sobre ella. En los diagramas, estas poleas suelen estar representadas de manera que puedas ver su relación directa con la correa y cómo afecta la tensión del sistema.
También revisa las poleas de cambio de dirección. Estas poleas redirigen el movimiento de la correa, lo que es crucial para el correcto funcionamiento de las diferentes partes del cortacésped. Asegúrate de identificar cómo las poleas guían la correa hacia su destino final sin cruces innecesarios que puedan generar fricción o desgaste prematuro.
Al interpretar las conexiones entre las poleas, sigue el camino de la correa en el diagrama. Observa cualquier punto de contacto entre las poleas y asegúrate de que las direcciones y tensiones sean las correctas para garantizar un funcionamiento eficiente del sistema. Un diagrama claro te permitirá detectar rápidamente posibles fallas en la instalación o ajustes incorrectos.
Solución de problemas comunes relacionados con las poleas del John Deere LA105
Si la correa no se mueve correctamente, revisa si alguna polea está bloqueada o desgastada. Las poleas que no giran libremente afectan el funcionamiento del sistema y pueden provocar un mal rendimiento del cortacésped.
En caso de que la correa se deslice o salte, inspecciona las poleas para asegurarte de que estén alineadas correctamente. La desalineación de las poleas puede ser causada por un montaje incorrecto o desgaste en los componentes. Si es necesario, ajusta o reemplaza las poleas dañadas.
Otro problema frecuente es el desgaste excesivo de la correa debido a una polea que no mantiene la tensión adecuada. Verifica si el sistema de tensión está funcionando correctamente. Un resorte de tensión roto o mal ajustado puede provocar un mal contacto entre la correa y las poleas, lo que acelera su desgaste.
Si experimentas ruidos extraños, como chirridos o zumbidos, revisa las poleas por posibles obstrucciones o daños. Los escombros pueden quedar atrapados entre la polea y la correa, lo que genera ruidos. Limpia las poleas para asegurarte de que no haya residuos que interfieran con el movimiento.
Cuando las poleas parecen estar flojas o sueltas, asegúrate de que los pernos y tuercas estén correctamente apretados. La vibración o el uso frecuente pueden aflojarlas con el tiempo, afectando la eficiencia del sistema.
