Revisa el diagrama de cableado del John Deere LA 165 para identificar con precisión la ubicación de cada conexión eléctrica y evitar fallos en el sistema. Este diagrama muestra el recorrido de los cables desde la batería hasta los componentes principales, incluyendo el interruptor de encendido, el motor y el sistema de luces.
Conecta los terminales según las indicaciones del diagrama y verifica que los fusibles coincidan con los valores recomendados por el fabricante. Presta atención a los colores de los cables: el rojo indica corriente positiva, el negro señal de tierra y los cables verdes o amarillos corresponden a controles específicos del motor y accesorios.
Antes de realizar ajustes o reemplazos, desconecta la batería para prevenir cortocircuitos y daños en los componentes electrónicos. El diagrama también ayuda a localizar sensores y interruptores de seguridad, permitiendo mantener la funcionalidad completa del tractor mientras se efectúan reparaciones o modificaciones.
Diagrama de cableado del tractor cortacésped John Deere LA 165 para mantenimiento práctico
Para localizar rápidamente cualquier fallo eléctrico en el John Deere LA 165, consulte el diagrama de cableado disponible en el manual del usuario. Este diagrama muestra con claridad la ruta de cada cable, conexiones de fusibles, interruptores y terminales del sistema de encendido.
Antes de cualquier intervención, desconecte la batería para evitar cortocircuitos. Identifique los cables por color: el rojo corresponde a la alimentación principal, el negro a tierra, y los cables verdes y amarillos se usan para conexiones de accesorios y seguridad.
Cuando revise el sistema de arranque, siga el trazado del cable que va del interruptor de encendido al solenoide y luego al motor de arranque. Verifique cada terminal por corrosión o aflojamiento y apriete según las especificaciones del fabricante.
Para el sistema de corte, trace los cables que conectan el interruptor de la cuchilla al motor de la segadora. Confirme que los fusibles estén en buen estado y que los conectores estén firmes. Reemplace cualquier cable con aislamiento dañado para prevenir cortocircuitos y fallos en el funcionamiento.
Durante el mantenimiento del sistema de luces y accesorios, utilice el diagrama para identificar los puntos de conexión correctos. Esto evita confusiones entre los cables de alimentación y tierra, asegurando que cada componente reciba la tensión adecuada.
Finalmente, después de completar las reparaciones o inspecciones, conecte nuevamente la batería y pruebe todos los circuitos según el diagrama. Esto garantiza que el tractor funcione correctamente y que todas las conexiones eléctricas estén seguras.
Ubicación y conexión de componentes eléctricos clave
Conecta la batería directamente al interruptor de encendido siguiendo el cable positivo rojo; asegúrate de que la terminal negativa esté bien fijada al chasis para evitar fallos de arranque.
Ubica el alternador en el lateral del motor, cerca de la polea principal. Verifica que el cable de salida esté correctamente conectado al regulador de voltaje y que los terminales estén limpios y sin corrosión.

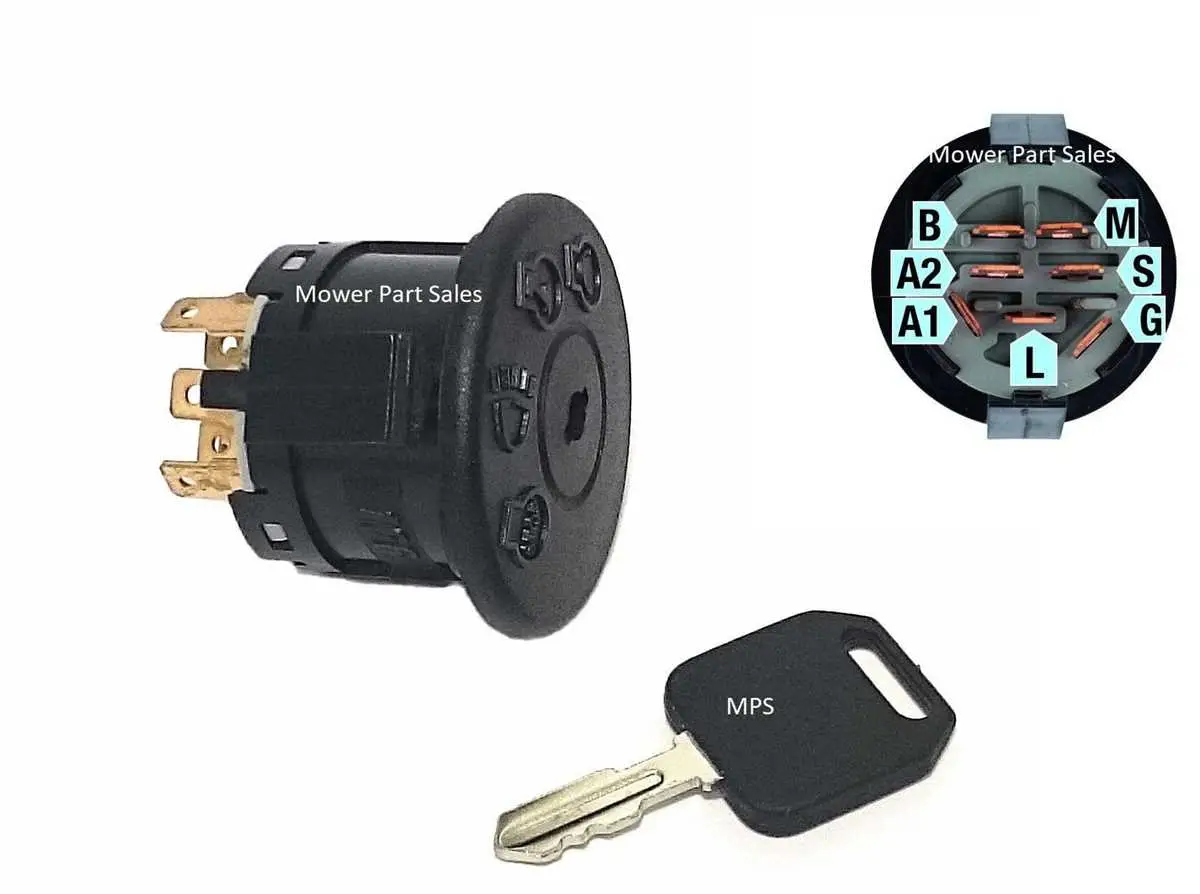

El interruptor de arranque se encuentra en el tablero frontal. Conecta el cable de señal al solenoide de arranque respetando la polaridad: rojo al terminal de batería y azul al motor de arranque.
- Fusibles principales: situados en la caja cerca del asiento. Revisa que cada fusible coincida con la amperaje indicado en el diagrama.
- Luces delanteras y traseras: los cables marrón y verde pasan por el arnés principal; conecta respetando los colores indicados para evitar cortocircuitos.
- Interruptores de seguridad del pedal y del asiento: comprueba que las conexiones de los cables amarillos y negros estén firmes, garantizando que el tractor no funcione con el pedal levantado o sin operador.
Para el motor del ventilador y accesorios, sigue el arnés principal desde el bloque del motor hasta cada componente, asegurando que los conectores estén firmes y libres de suciedad. La correcta ubicación y conexión de cada elemento evita sobrecargas y fallos eléctricos.
Interpretación de códigos de cableado y colores
Conecta el cable negro a la terminal de tierra para garantizar un retorno seguro de la corriente. Identifica los cables rojos como alimentación principal; normalmente transportan voltaje desde la batería al interruptor de encendido y componentes eléctricos críticos.
Los cables amarillos indican circuitos de accesorios y sistemas de iluminación. Sigue la numeración impresa en cada extremo del cable para asociarlo con el diagrama correspondiente y evitar confusiones durante la instalación.
Utiliza el cable verde para conexiones de seguridad, como interruptores de freno o de seguridad del asiento. Confirma la continuidad con un multímetro antes de montar los conectores para asegurar la correcta funcionalidad del sistema.
Los códigos impresos en los cables, como “IGN” o “BAT”, indican el destino y la función dentro del tractor. Combina la información del color con el código alfanumérico para realizar un diagnóstico preciso y reemplazar piezas sin errores.
Evita mezclar cables similares; por ejemplo, no conectes un cable naranja de señal con un cable rojo de alimentación, ya que podría dañar componentes eléctricos sensibles. Mantén siempre un registro visual o fotográfico de la ubicación original antes de cualquier modificación.
Procedimientos para diagnosticar y reparar fallas eléctricas
Verifica primero la batería asegurando que los terminales estén limpios y bien conectados. Mide el voltaje con un multímetro; una lectura por debajo de 12,4 V indica carga insuficiente.
Inspecciona los fusibles revisando que no presenten discontinuidad. Sustituye cualquier fusible quemado siguiendo el amperaje indicado en el manual de John Deere LA 165.
Comprueba los interruptores de seguridad, incluyendo el de asiento y el de freno. Con el multímetro en posición de continuidad, confirma que abren y cierran correctamente el circuito.
Examina los cables y conectores, buscando signos de corrosión, peladuras o conexiones flojas. Repara o reemplaza tramos dañados utilizando terminales y conectores compatibles.
Si el motor no arranca, revisa el solenoide de arranque y el interruptor de encendido. Asegúrate de que al accionar la llave se envíe corriente al motor de arranque.
Para fallas intermitentes en luces o accesorios, realiza pruebas de continuidad y verifica la integridad de los puntos de masa. Limpia o ajusta las conexiones que presenten resistencia elevada.
Después de cualquier reparación, prueba el sistema completo conectando la batería y activando cada componente. Confirma que todos los circuitos funcionen sin sobrecalentamiento ni chispas.
