Verifica la tensión y el estado de la correa antes de cualquier operación de mantenimiento. Una correa desgastada puede afectar la transmisión de potencia y la eficiencia del corte, provocando saltos o bloqueos del deck.
Identifica cada polea y su posición exacta siguiendo el diagrama del L130. Asegúrate de que la correa pase correctamente por la polea del motor, las poleas guía y la del deck para evitar fricciones innecesarias.
Reemplaza la correa si detectas grietas, deshilachado o endurecimiento. El modelo L130 requiere correas específicas con dimensiones precisas; usar una incorrecta puede dañar los rodamientos y reducir la vida útil del tractor.
Lubrica ligeramente los puntos de contacto de las poleas según indica el manual. Esto facilita un movimiento suave y reduce el desgaste de la correa y los componentes metálicos adyacentes.
Comprueba la alineación del deck y las poleas tras instalar una nueva correa. Un desajuste puede generar ruido excesivo y afectar la calidad del corte, por lo que es recomendable revisar la posición de cada componente antes de operar el tractor.

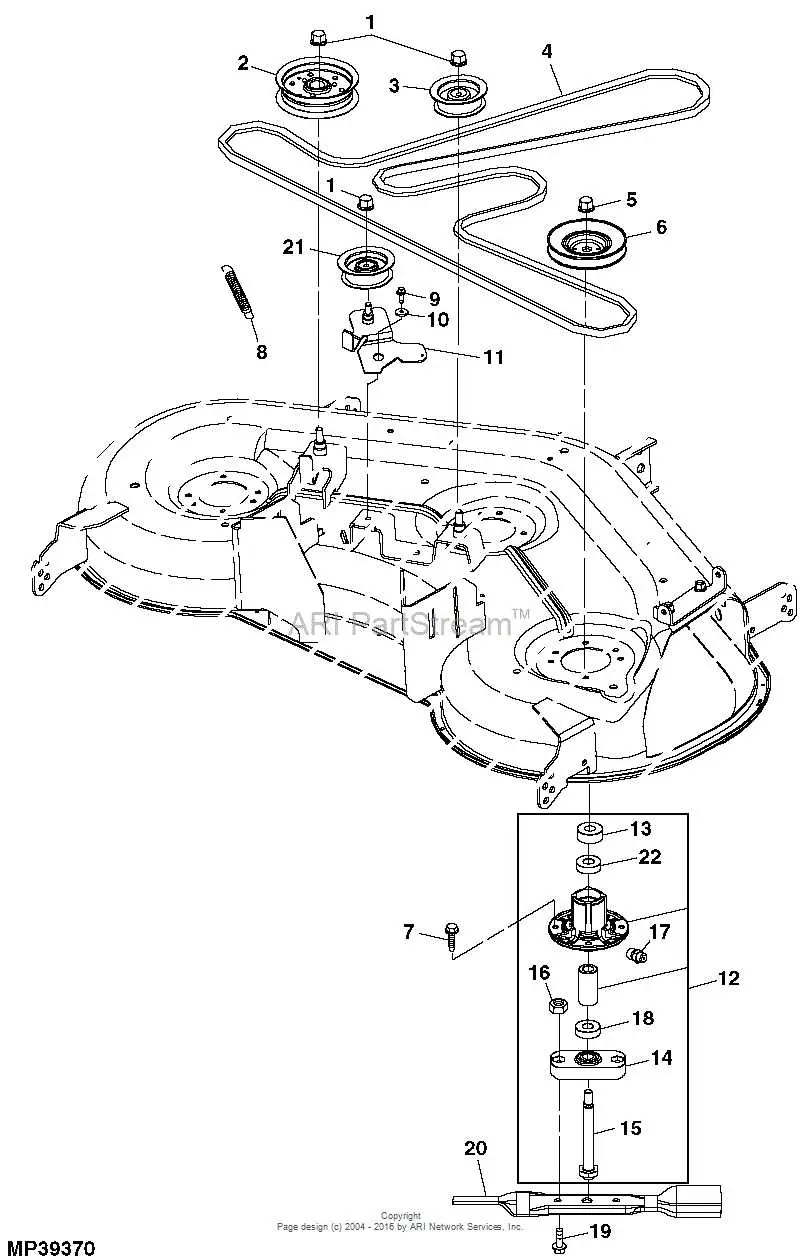

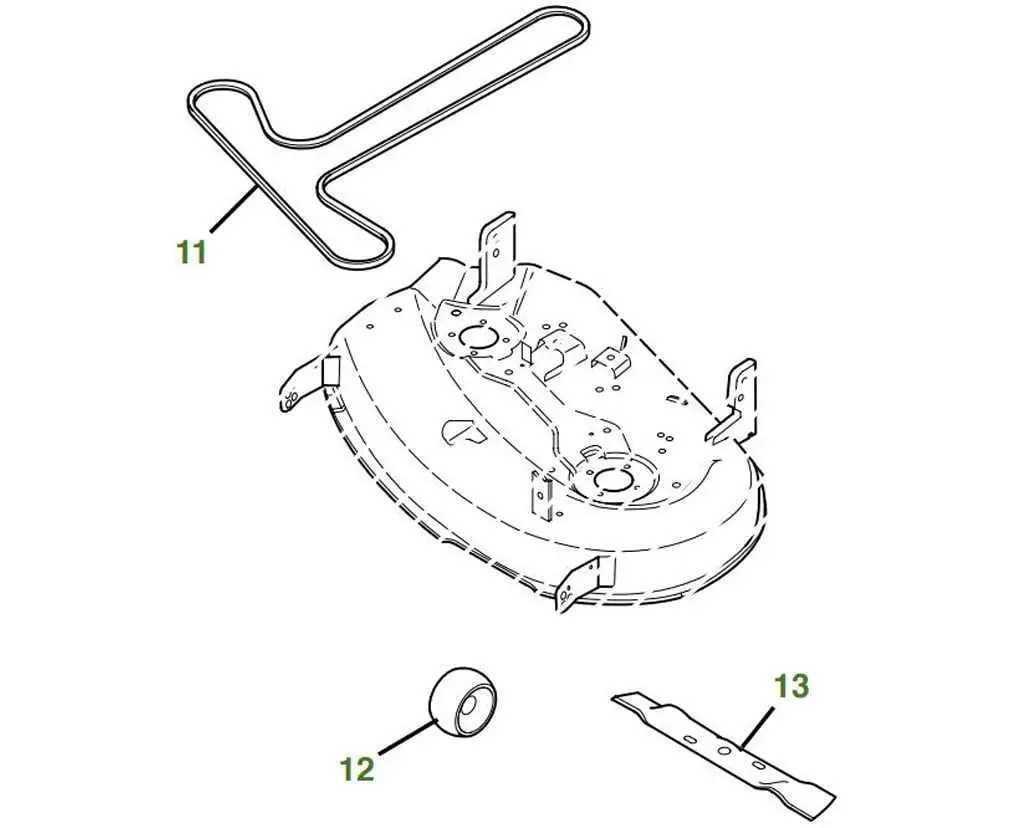

Diagrama de correa para tractor John Deere L130 serie y guía práctica
Coloca la correa principal alrededor del cigüeñal del motor asegurándote de que los dientes encajen correctamente en la polea. La correa debe pasar luego por la polea tensora del deck y continuar rodeando las poleas de transmisión del eje de corte.
Verifica que la correa se ajuste sin holgura excesiva; una tensión incorrecta puede generar desgaste prematuro o deslizamiento. Ajusta la polea tensora para lograr un contacto firme pero sin forzar la correa.
Identifica las poleas intermedias que guían la correa hacia los mandos de la transmisión. Asegúrate de que cada polea gire libremente y que no existan residuos que puedan obstaculizar el recorrido de la correa.
Al instalar la correa del deck, sigue la ruta marcada en el diagrama específico del L130: primero alrededor de las poleas del eje de corte, luego por la polea tensora y finalmente regresando al motor. Comprueba que la correa esté correctamente alineada y centrada en cada polea.
Después de colocar la correa, acciona manualmente las palancas del tractor para confirmar que la transmisión y el deck giran sin resistencia. Realiza un ajuste final de la tensión si es necesario para garantizar un funcionamiento estable y uniforme.
Ubicación y función de cada correa en el sistema del tractor L130
Instala y verifica cada correa según su posición específica para garantizar la transmisión adecuada de potencia en el tractor L130.
- Correa del motor al deck de corte: Conecta la polea del motor con la polea central del deck. Su función es transmitir la fuerza del motor directamente a las cuchillas, asegurando un corte uniforme.
- Correa de la transmisión principal: Corre desde la polea del motor hacia la transmisión. Permite que el tractor avance y retroceda, controlando la velocidad según la posición de la palanca de cambios.
- Correa del alternador: Ubicada en la parte delantera del motor, entre el alternador y la polea principal. Mantiene la carga de la batería y alimenta los sistemas eléctricos durante el funcionamiento.
- Correa del ventilador y bomba de agua: Conecta la polea del motor con el ventilador y la bomba de refrigerante. Garantiza la circulación de agua para mantener la temperatura del motor dentro de los rangos seguros.
- Correa de la dirección asistida (si aplica): Corre entre la polea del motor y la bomba hidráulica de dirección. Facilita el movimiento suave del volante, reduciendo el esfuerzo del operador.
Revisa cada correa periódicamente para detectar desgaste, grietas o deslizamientos. Ajusta la tensión según las especificaciones del manual para evitar fallos prematuros.
Identifica visualmente cada correa antes de realizar reemplazos. Utiliza el diagrama oficial del L130 como referencia para confirmar su ruta exacta y la orientación correcta.
Mantén limpias las poleas y retira residuos que puedan interferir con la fricción. Esto prolonga la vida útil de las correas y mejora la eficiencia del sistema.
Pasos detallados para retirar y reemplazar la correa del deck
Coloca el tractor en una superficie plana y apaga el motor. Asegura el freno de estacionamiento y desconecta la bujía para prevenir arranques accidentales.
Levanta el deck al nivel más alto utilizando la palanca de ajuste. Retira los tornillos o pasadores que fijan el protector de la correa. Esto permite acceso libre a las poleas y la correa.
Localiza la correa actual y observa su ruta sobre las poleas del deck y el motor. Toma nota o fotografía el recorrido para facilitar la instalación de la nueva correa.
Afloja el tensor de la correa soltando la palanca o el tornillo correspondiente. Esto reduce la tensión sobre la correa y permite retirarla con facilidad de las poleas.
Extrae la correa vieja comenzando por la polea motriz y siguiendo el camino inverso de su instalación. Revisa las poleas y el tensor, limpiando residuos de polvo o hierba acumulada.
Coloca la correa nueva sobre las poleas siguiendo la ruta registrada anteriormente. Asegúrate de que los dientes de la correa calcen correctamente en las ranuras de las poleas.
Vuelve a ajustar el tensor para aplicar la tensión correcta sobre la correa. Comprueba que la correa se mueva libremente sin salirse de las poleas y que no presente holguras excesivas.
Reinstala el protector de la correa fijando tornillos o pasadores retirados. Baja el deck a su posición normal y conecta nuevamente la bujía.
Enciende el motor brevemente para verificar que la correa funcione correctamente, que no haya ruidos extraños y que las cuchillas giren de manera uniforme.
| Paso | Acción |
|---|---|
| 1 | Apagar motor, asegurar freno y desconectar bujía |
| 2 | Levantar deck y retirar protector de correa |
| 3 | Registrar ruta de la correa vieja |
| 4 | Aflojar tensor |
| 5 | Retirar correa vieja y limpiar poleas |
| 6 | Instalar correa nueva según ruta |
| 7 | Ajustar tensor y verificar tensión |
| 8 | Reinstalar protector de correa |
| 9 | Probar funcionamiento del deck |
Inspección y mantenimiento de poleas y tensores para prolongar la vida útil
Revisa las poleas y tensores antes de cada temporada de uso. Observa si presentan grietas, desgaste irregular o acumulación de residuos que puedan afectar el contacto con la correa.
Gira manualmente cada polea para detectar ruidos extraños o resistencia excesiva. Un rodamiento dañado genera vibraciones y acelera el desgaste de la correa.
Limpia las poleas con un paño seco o cepillo suave. Evita productos químicos que puedan dañar el metal o la superficie de contacto.
Verifica la tensión de los tensores. Una correa demasiado floja provoca deslizamientos, mientras que una demasiado ajustada aumenta la fricción y sobrecarga los rodamientos.
Aplica lubricante ligero solo en los puntos de giro del tensor, sin tocar la superficie de la correa, para mantener el movimiento suave sin comprometer el agarre.
Sustituye inmediatamente cualquier polea con desgaste visible, rodamiento defectuoso o superficie deformada. Mantener componentes en buen estado reduce el riesgo de fallas mecánicas y prolonga la vida de la correa.
Realiza inspecciones periódicas cada 25 a 50 horas de uso, ajustando la tensión y revisando alineación. Una atención constante asegura un corte uniforme y evita daños costosos en el sistema del tractor.
