Para asegurar el correcto funcionamiento del interruptor PTO en el John Deere L130, es fundamental comprender cómo se conecta cada componente del sistema eléctrico. El diagrama de cableado proporciona una visión clara de las conexiones necesarias para garantizar que el sistema PTO (Power Take-Off) funcione sin problemas.
Primero, verifique que todos los cables estén conectados a los terminales correctos del interruptor PTO. El cable principal debe estar bien asegurado al conector del interruptor y no debe presentar signos de desgaste o daño. Asegúrese de que el cable de tierra esté conectado correctamente al chasis para evitar fallos en el sistema.
Si experimenta problemas con el encendido del PTO, inspeccione las conexiones y considere el estado del interruptor. Los diagramas de cableado específicos para este modelo le permitirán identificar rápidamente los cables que podrían estar sueltos o dañados. Esto simplifica el diagnóstico y la reparación, evitando complicaciones innecesarias.
Diagrama de cableado del interruptor PTO John Deere L130
El interruptor PTO del John Deere L130 es una pieza fundamental para el control de la transmisión de energía a los accesorios como la cortadora de césped. Un cableado incorrecto puede impedir el funcionamiento adecuado del sistema, por lo que es clave seguir el diagrama de manera precisa.
El diagrama de cableado muestra cómo conectar cada componente del interruptor PTO. A continuación, se detallan los pasos para realizar una correcta instalación:
- Conexión del cable positivo: El cable positivo debe conectarse al terminal superior del interruptor PTO. Asegúrate de que esté bien ajustado para evitar contactos flojos.
- Conexión del cable de tierra: Conecta el cable de tierra al terminal inferior del interruptor. Esto asegura que el sistema esté debidamente conectado al chasis del tractor.
- Verificación del interruptor de seguridad: El interruptor de seguridad debe ser revisado regularmente para asegurarse de que corte la señal correctamente cuando la palanca PTO se encuentra en la posición de apagado.
Es recomendable realizar una inspección visual antes de realizar cualquier ajuste para verificar que todos los cables estén intactos y no presenten daños visibles. Si se detectan cables desgastados o cortados, reemplázalos inmediatamente.
Al realizar la instalación, asegúrate de utilizar cables de alta calidad y adecuados para las cargas eléctricas del sistema PTO. Los cables deben ser lo suficientemente resistentes para soportar el voltaje y la corriente sin perder rendimiento.
Finalmente, prueba el interruptor PTO después de realizar las conexiones. Enciende el motor y verifica que la conexión esté funcionando correctamente y que el PTO se active y desactive según corresponda.
Conexión del interruptor PTO en el John Deere L130

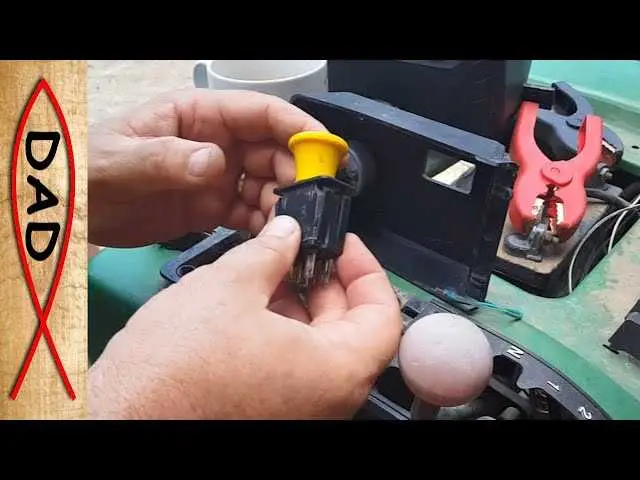

Para conectar correctamente el interruptor PTO en el John Deere L130, asegúrate de que el cableado esté en perfecto estado. El interruptor PTO se encuentra cerca del volante, generalmente al lado del motor. Primero, localiza el conector del interruptor PTO en el cableado principal del sistema eléctrico del tractor.
Desmonta el interruptor de su posición original, identificando los terminales correspondientes. El interruptor tiene dos cables: uno de alimentación (generalmente de color marrón) y otro de tierra (usualmente negro). Conecta el cable de alimentación al terminal positivo de la batería del vehículo. El cable de tierra debe ser conectado a un punto de tierra seguro, que generalmente está en el chasis del tractor.
Una vez realizados los conectores, asegúrate de que estén firmemente sujetos para evitar desconexiones durante el funcionamiento del tractor. Verifica la polaridad y realiza una prueba de funcionamiento del interruptor PTO. El sistema debe activar y desactivar el PTO correctamente cuando se presione el interruptor.
Si el interruptor no responde, revisa el cableado en busca de posibles cortocircuitos o cables sueltos. Si todo está en orden y el interruptor sigue sin funcionar, considera reemplazarlo por un nuevo interruptor PTO compatible con el modelo John Deere L130.
Solución de problemas comunes en el cableado PTO
Si el interruptor PTO no responde o el sistema no se activa correctamente, comienza revisando los cables de conexión. Asegúrate de que los terminales estén limpios y sin corrosión. Un mal contacto en las conexiones puede impedir que la señal llegue correctamente al interruptor.
Verifica la continuidad del cableado con un multímetro. Si no hay continuidad, el cable podría estar dañado o desconectado. Reemplaza cualquier cable que presente fallos visibles o pruebas de desgaste.
Comprueba los fusibles relacionados con el sistema PTO. Si el fusible está quemado, reemplázalo por uno de la misma capacidad. Asegúrate también de que los terminales del fusible estén bien conectados y sin signos de daño.
Si el interruptor PTO se activa pero no corta el motor, es posible que el interruptor mismo esté defectuoso. Realiza una prueba de funcionamiento para confirmar que el interruptor está funcionando correctamente. Si es necesario, reemplázalo por uno nuevo y compatible.
Si el sistema sigue sin responder, revisa el relé PTO. Un relé defectuoso puede impedir que el interruptor haga su trabajo correctamente. Prueba el relé para asegurarte de que está funcionando, y cámbialo si es necesario.
Por último, verifica la batería y el sistema de carga. Una batería descargada o defectuosa puede no proporcionar suficiente energía para activar el interruptor PTO correctamente.
Reemplazo y mantenimiento del interruptor PTO
Para reemplazar el interruptor PTO, apaga el motor y desconecta la batería antes de comenzar. Localiza el interruptor PTO en la parte delantera de la transmisión. Desmonta los tornillos que lo sujetan y retíralo con cuidado. Conecta el nuevo interruptor siguiendo el esquema de cableado adecuado para el modelo L130. Asegúrate de que las conexiones estén firmemente ajustadas.
En cuanto al mantenimiento, revisa regularmente el interruptor para asegurarte de que no haya corrosión en los terminales o cables. Si observas algún daño en los cables, repáralos o sustitúyelos de inmediato. Mantén los contactos limpios y libres de suciedad, ya que la acumulación de residuos puede afectar el funcionamiento del interruptor. Realiza una inspección visual cada 100 horas de uso o al final de cada temporada.
Si el interruptor presenta fallos intermitentes, verifica las conexiones de los cables y prueba con un multímetro para asegurarte de que el interruptor esté funcionando correctamente. Si no hay continuidad al accionar el interruptor, reemplázalo por uno nuevo. Es importante que el interruptor PTO esté en buen estado para garantizar un funcionamiento seguro y eficiente de la máquina.
