Para comprender cómo funciona la plataforma de corte del John Deere L130, es necesario identificar los componentes clave del sistema. El diagrama de esta plataforma muestra la disposición y la conexión de partes importantes como el deck de corte, las poleas, los ejes y las cuchillas. Revisar este diagrama te permitirá realizar un mantenimiento adecuado y resolver posibles fallas rápidamente.
Reemplazo de cuchillas: Las cuchillas son uno de los componentes que requieren más atención. El diagrama muestra cómo deben ser alineadas correctamente para un corte uniforme. Asegúrate de que las cuchillas estén bien sujetas antes de operar el equipo. Cambiar las cuchillas a tiempo prolonga la vida útil de la plataforma y mejora el rendimiento.
Revisión de poleas y correas: Las poleas son esenciales para el funcionamiento del deck. El diagrama te guiará sobre su ubicación exacta y cómo mantenerlas en buen estado. Reemplaza las correas cuando notes signos de desgaste para evitar daños en el sistema.
Lubricación y mantenimiento: Para que el sistema funcione sin problemas, es importante lubricar las partes móviles que se muestran en el diagrama. Esto incluye las poleas y los ejes. La falta de lubricación puede causar desgaste prematuro y mal funcionamiento.

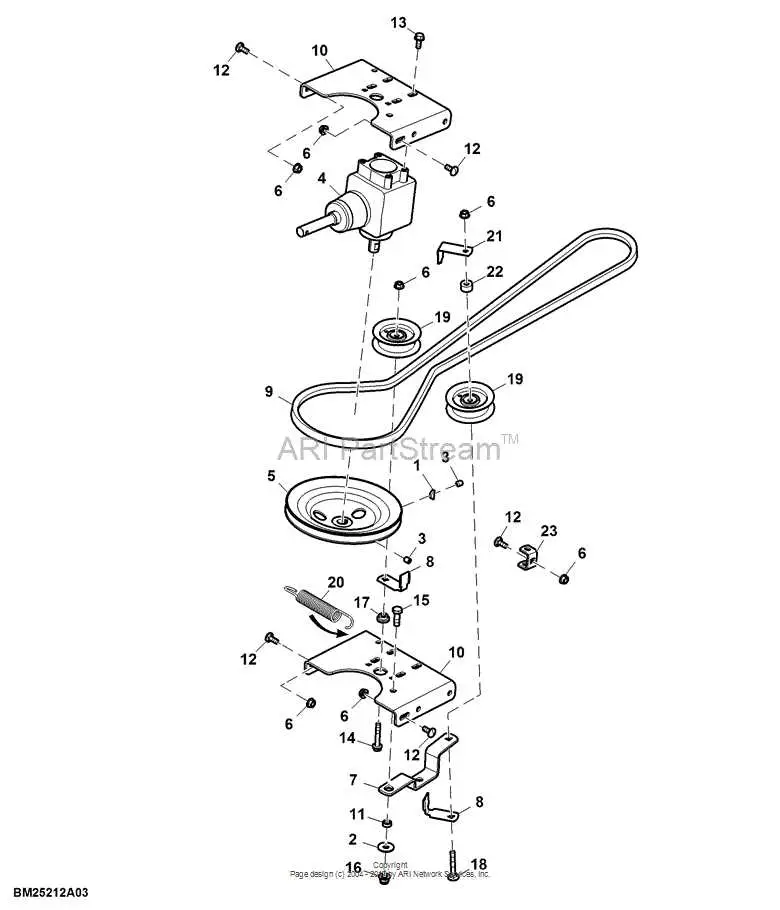

Diagrama de plataforma de corte John Deere L130
El diagrama de la plataforma de corte del John Deere L130 es fundamental para comprender cómo se ensamblan y funcionan sus componentes. Asegúrese de seguir las indicaciones precisas para mantener el rendimiento óptimo del sistema de corte. El sistema está compuesto por varias partes clave: la carcasa del deck, las cuchillas de corte, las correas y los componentes de ajuste de altura. Cada uno de estos elementos cumple una función específica en el corte de césped.
Verifique las conexiones de las correas para asegurarse de que estén tensadas correctamente. Las correas deben estar alineadas de manera precisa para evitar desgastes prematuros. Los diagramas muestran la ubicación exacta de las correas, permitiendo realizar un reemplazo rápido y eficaz en caso de daño. Revise que las cuchillas estén bien instaladas y que no haya obstrucciones en los ejes de corte.
El ajuste de la altura de corte es otra área clave en el mantenimiento de la plataforma de corte. Consulte el diagrama para entender cómo ajustar correctamente las palancas o el sistema de ajuste. Un ajuste inadecuado puede afectar la calidad del corte, así que asegúrese de que las ruedas estén correctamente alineadas con respecto a la plataforma.
Además, los diagramas de la plataforma de corte del L130 le indicarán la ubicación precisa de los pernos y tuercas para un fácil acceso durante el mantenimiento. Inspeccione regularmente estos puntos de montaje para prevenir fallas estructurales que puedan afectar el rendimiento.
Ubicación y función de los componentes clave en el diagrama
Plataforma de corte: Es el componente principal del sistema de corte. Su ubicación está en la parte inferior del tractor y es responsable de cortar el césped. En el diagrama, se ubica de forma central y conecta varios otros componentes clave, como las cuchillas de corte y los sistemas de transmisión.
Cuchillas de corte: Se encuentran dentro de la plataforma de corte y son responsables de la acción de cortar. En el diagrama, las cuchillas están indicadas como piezas rotatorias, generalmente situadas en el centro de la plataforma. Su función es cortar el césped con precisión y de manera uniforme.
Rodamientos de las cuchillas: Ubicados en las extremidades de las cuchillas de corte, estos rodamientos permiten el movimiento libre de las cuchillas. En el diagrama, se muestran como elementos circulares conectados a las cuchillas. Es fundamental verificar que los rodamientos estén en buen estado para evitar desgaste prematuro.

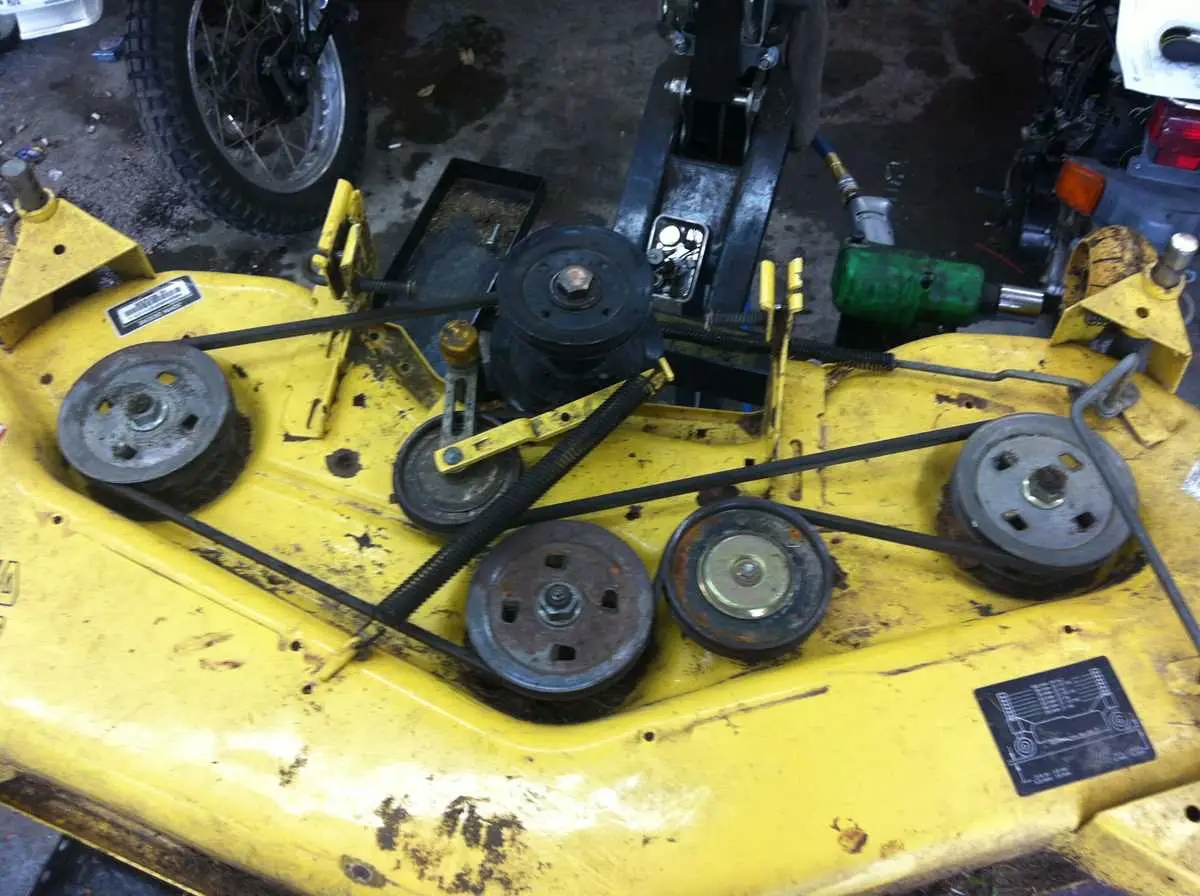

Polea de transmisión: Este componente transmite la potencia del motor a las cuchillas. En el diagrama, la polea de transmisión se muestra conectada a un sistema de correas que, a su vez, se conecta al motor. Asegúrate de que la polea esté bien alineada y que las correas no presenten desgaste excesivo.
Correas de transmisión: Las correas son esenciales para la transmisión de energía del motor hacia las cuchillas. En el diagrama, se representan como líneas conectando la polea de transmisión con las partes móviles. Mantén las correas en buen estado para evitar fallos en el sistema de corte.
Soportes de la plataforma: Los soportes mantienen la plataforma de corte en su lugar y aseguran su estabilidad. En el diagrama, se localizan en las esquinas de la plataforma. Asegúrate de que estén firmemente sujetos y sin signos de corrosión o daño.
Elevador de la plataforma: Este componente permite ajustar la altura de corte de la plataforma. En el diagrama, el elevador está conectado a la plataforma a través de un sistema de palancas o cables. Verifica su correcto funcionamiento para obtener un corte uniforme.
Cómo interpretar el diagrama para el mantenimiento de la plataforma de corte
Revisa el diagrama de la plataforma de corte para identificar las piezas clave como las cuchillas, los resortes y los pernos. Cada componente debe estar etiquetado claramente con su nombre y ubicación. Asegúrate de que cada pieza esté correctamente alineada según el diagrama antes de comenzar el mantenimiento.
Comienza por verificar el estado de las cuchillas. En el diagrama, se indican las conexiones de los cables y los soportes que sostienen las cuchillas en su lugar. Si alguna de estas conexiones está desgastada, reemplázala inmediatamente para evitar un mal rendimiento.
Presta atención a los resortes que mantienen la plataforma de corte en su posición correcta. El diagrama muestra cómo estos resortes están conectados a los puntos de anclaje de la plataforma. Si los resortes están estirados o dañados, reemplázalos antes de volver a montar la plataforma.
Los pernos y tuercas que sostienen la plataforma deben ser inspeccionados para asegurarse de que estén firmemente ajustados. El diagrama muestra los puntos específicos donde se deben colocar para garantizar una correcta fijación y evitar posibles fallos durante su uso.
Al seguir las indicaciones del diagrama, asegúrate de usar las piezas de repuesto recomendadas por el fabricante para mantener el funcionamiento adecuado de la plataforma de corte. Verifica que todas las piezas estén colocadas según lo indicado para evitar daños en el equipo.
Pasos para solucionar problemas comunes en la plataforma de corte L130
Revisa las cuchillas para asegurarte de que estén bien afiladas y sin daños. Cuchillas desgastadas o desafiladas pueden causar cortes irregulares. Si es necesario, reemplázalas o afílalas correctamente.
Verifica la altura de corte. Si el césped no se corta de manera uniforme, ajusta la altura de las cuchillas utilizando el mecanismo de ajuste de la plataforma. Esto asegura que el césped se corte a la altura deseada sin dejar parches.
Revisa la correa de transmisión. Si la plataforma de corte no se mueve correctamente, la correa puede estar rota o desgastada. Inspecciónala y reemplázala si es necesario para asegurar un funcionamiento adecuado.
Si hay ruidos extraños durante el funcionamiento, inspecciona la polea y los componentes móviles. Asegúrate de que no haya obstrucciones, piezas flojas o desgastadas. Reemplaza cualquier componente dañado.
Examina los rodamientos de las ruedas de la plataforma de corte. Si estas ruedan con dificultad o están bloqueadas, podrían necesitar lubricación o sustitución para un funcionamiento suave.
Comprueba que los componentes de la plataforma estén alineados correctamente. Si la plataforma está desalineada, ajusta las conexiones de los soportes y las estructuras metálicas para evitar un funcionamiento desigual.
Revisa el sistema de suspensión. Asegúrate de que los amortiguadores o resortes estén en buen estado para mantener la estabilidad de la plataforma de corte durante su funcionamiento.
