Diagrama detallado del interruptor de encendido para el tractor John Deere L130

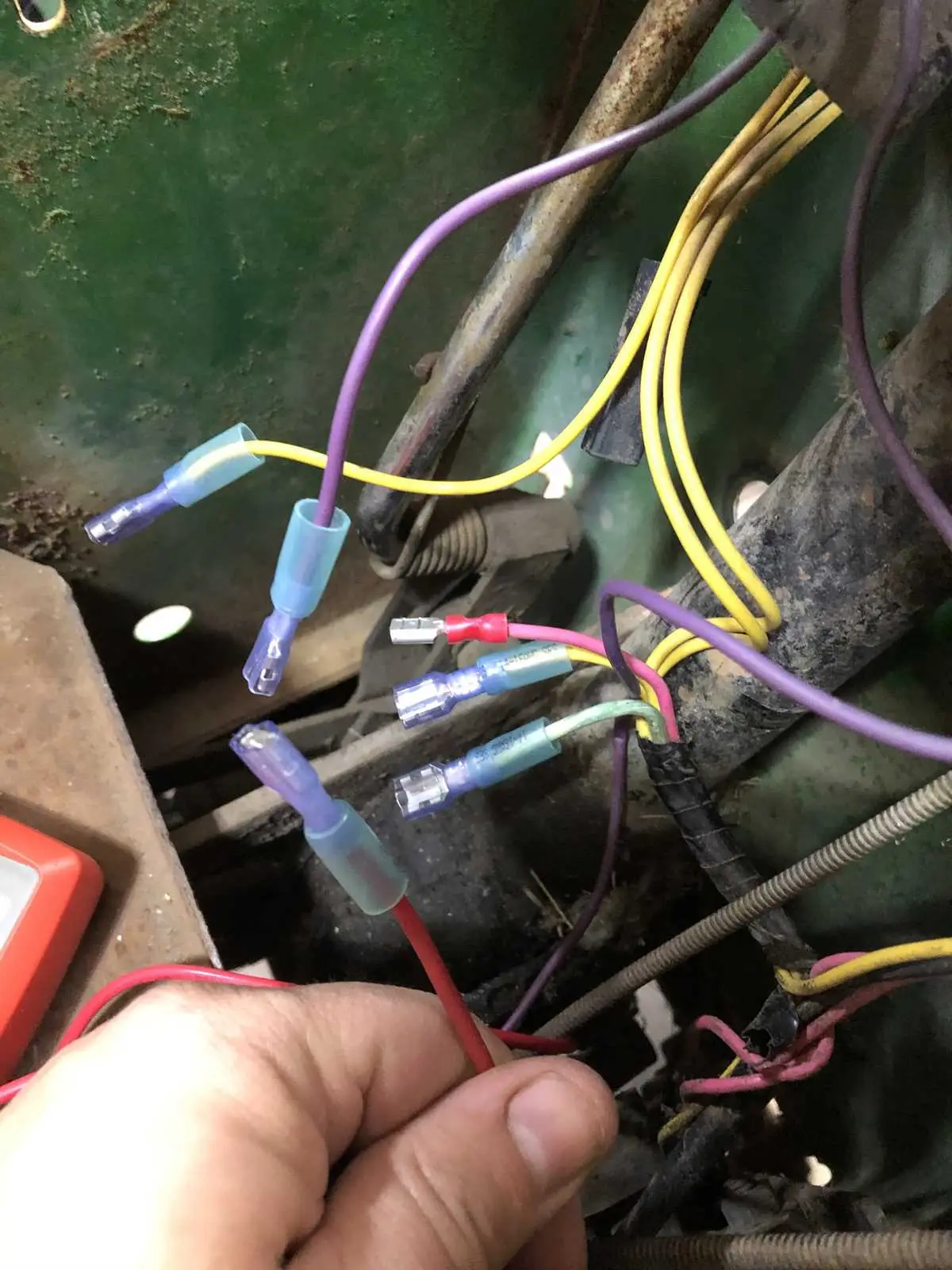

john deere l130 ignition switch diagram

Verifica primero la posición y el cableado del interruptor de encendido para evitar fallos eléctricos al iniciar el John Deere L130. Identificar correctamente cada terminal según el diagrama permite realizar conexiones precisas y seguras.

Utiliza el diagrama para localizar los cables de alimentación, el arranque y la señal de accesorios. Esto facilita la detección de cortocircuitos o conexiones sueltas que podrían impedir el arranque del motor.

Inspecciona regularmente el interruptor y los conectores asociados. Reemplaza cualquier componente desgastado siguiendo las referencias del diagrama para mantener la integridad eléctrica y prolongar la vida útil del sistema.

Al planificar modificaciones o reparaciones, consulta el diagrama para asegurar que cada cable se reconecta correctamente. Esto minimiza el riesgo de daños al sistema eléctrico y asegura un arranque consistente del tractor.

Diagrama del interruptor de encendido John Deere L130 para mantenimiento y reparaciones

john deere l130 ignition switch diagram

Localiza el interruptor de encendido retirando el panel de control delantero. Identifica los terminales principales: Batería (B), Arranque (S) y Accesorios (A). Cada terminal tiene un código en el diagrama que facilita la conexión correcta.

Para revisar el funcionamiento, desconecta la batería antes de manipular los cables. Utiliza un multímetro para comprobar continuidad entre los terminales según las posiciones del interruptor: apagado, encendido y arranque. Esto ayuda a detectar fallos internos o corrosión en los contactos.

Si el interruptor presenta desgaste, reemplázalo siguiendo la secuencia indicada en el diagrama: primero desconecta B, luego S y finalmente A. Asegura los conectores firmemente y verifica que los terminales no tengan óxido ni suciedad.

Durante el mantenimiento, limpia los contactos con un limpiador de electricidad y aprieta los tornillos de sujeción según las especificaciones del fabricante. Esto garantiza un encendido estable y previene fallos eléctricos inesperados.

Después de la instalación, realiza una prueba completa del sistema de arranque y accesorios. Gira la llave en todas las posiciones y verifica que cada circuito funcione según el diagrama, evitando cortocircuitos o conexiones incorrectas.

Identificación de terminales y conexiones del interruptor de encendido

Localiza el interruptor de encendido del John Deere L130 retirando la cubierta del tablero. Observa los terminales etiquetados como B, IGN, ACC y ST. Cada terminal tiene una función específica: B recibe la alimentación directa de la batería, IGN envía corriente al sistema de encendido, ACC alimenta accesorios como luces y radio, y ST activa el motor de arranque.

Verifica la continuidad de cada terminal usando un multímetro en modo de resistencia. Con el interruptor en posición OFF, no debe existir conexión entre B y los demás terminales. Al girar a ACC, ACC debe mostrar continuidad con B. En posición IGN, tanto IGN como ACC deben estar activos. Finalmente, al mover a START, ST se conecta con B momentáneamente para activar el motor.

Identifica los cables conectados a cada terminal por color: normalmente rojo al B, rosa o morado al IGN, naranja al ACC y amarillo al ST. Marca cada cable antes de desconectarlo para evitar errores durante el ensamblaje. Confirma la integridad de las conexiones, asegurando que los terminales no presenten corrosión ni holgura que pueda interrumpir el flujo eléctrico.

Para pruebas adicionales, puedes simular el encendido conectando temporalmente cada terminal según su función y observando la respuesta de los sistemas conectados. Esta práctica facilita identificar fallas en el interruptor o en el cableado sin desmontar componentes complejos.

Procedimiento para reemplazar o reparar el interruptor de encendido

Desconecta la batería antes de iniciar cualquier intervención en el interruptor de encendido para evitar cortocircuitos. Localiza el interruptor en el panel de control del John Deere L130 y retira la cubierta protectora.

Desconecta cuidadosamente los conectores eléctricos identificando cada terminal según el diagrama del interruptor. Si los terminales presentan corrosión, limpia con un cepillo de cerdas suaves y alcohol isopropílico.

Para extraer el interruptor, afloja los tornillos que lo fijan al panel y retira la pieza antigua. Comprueba que el nuevo interruptor coincida exactamente en forma y número de terminales.

Instala el nuevo interruptor posicionándolo en su lugar y asegurando los tornillos firmemente sin exceder el torque recomendado. Reconecta los cables en el orden indicado por el diagrama, asegurando contacto firme y sin holguras.

Vuelve a colocar la cubierta protectora y reconecta la batería. Prueba el encendido girando la llave y verificando que todos los sistemas eléctricos respondan correctamente.

Solución de problemas comunes según el diagrama del L130

Si el motor no arranca, verifique primero la continuidad entre la terminal de batería y la del interruptor de encendido. Use un multímetro y siga las conexiones indicadas en el diagrama para localizar cortes o corrosión en los cables.

Cuando la luz de encendido no se activa, inspeccione las conexiones del terminal 15 del interruptor. Asegúrese de que los cables estén firmes y sin óxido. Una mala conexión puede impedir que la señal llegue al sistema eléctrico.

Si el motor arranca pero se apaga inmediatamente, compruebe el cable de corte de seguridad. El diagrama muestra que este cable conecta el interruptor con el solenoide; revise que no esté suelto o dañado y que haga contacto correcto con el chasis.

Para problemas de encendido intermitente:

  • Verifique la posición de la llave y su correspondencia con las terminales según el diagrama.
  • Revise que los terminales no estén doblados ni presenten desgaste que impida el contacto.
  • Inspeccione el fusible relacionado con el interruptor, siguiendo el esquema de conexiones.

Si se detecta chispa débil en la bujía, confirme la conexión del cable de salida del interruptor hacia la bobina. El diagrama indica el recorrido exacto; un cable flojo o corroído reduce la energía que llega a la bujía.

En todos los casos, use el diagrama como guía para identificar la secuencia de conexión correcta, comprobando terminal por terminal hasta encontrar la falla. Mantener limpias y firmes las conexiones evita la mayoría de los problemas de encendido en el L130.
