Para mantener el John Deere L130 funcionando sin interrupciones, verifica el diagrama de la correa de la plataforma de 48 pulgadas antes de cualquier ajuste. El diagrama muestra la ruta exacta que sigue la correa alrededor de los rodillos, poleas y el motor, evitando errores que podrían dañar el sistema de corte.
Ubica la polea del motor y sigue la correa hasta la polea intermedia. Cada polea tiene una posición específica que mantiene la tensión adecuada. Ajustar incorrectamente la correa puede provocar desgaste prematuro o que la plataforma no corte uniformemente.
Revisa los rodillos guía y las poleas tensores según el diagrama. Reemplaza cualquier pieza desgastada antes de colocar la correa. La tensión debe ser uniforme; al girar la polea, la correa debe moverse sin saltos ni holguras. Esto asegura cortes consistentes y evita que la correa se salga durante el uso.
Marca las posiciones de los componentes antes de desmontar la correa vieja. Siguiendo el diagrama paso a paso, el montaje será rápido y preciso, y tu plataforma funcionará con estabilidad durante más tiempo. Mantener este orden evita que la correa se dañe o que se pierda la alineación de la plataforma.

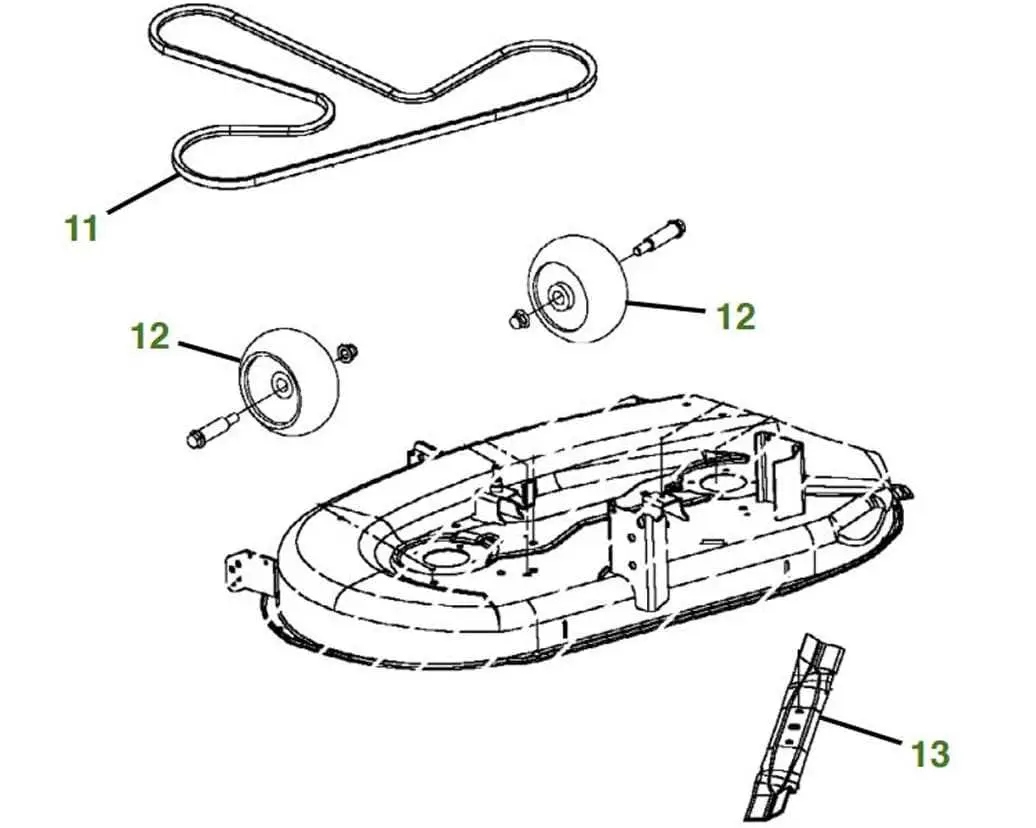

John Deere L130 48 Inch Deck Belt Diagram
Consulta el diagrama de la correa del deck de 48 pulgadas del John Deere L130 antes de reemplazarla. Esto facilita la instalación correcta y evita que la correa se deslice o desgaste prematuramente.
La correa principal conecta el motor con las poleas del deck. Pasa por la polea del motor, luego por las tensores, asegurando tensión uniforme en todo el recorrido. La orientación de la correa debe seguir el patrón del diagrama: asegúrate de que las ranuras de la correa se alineen con las ranuras de las poleas.
Para reemplazar la correa, primero baja el deck al nivel más bajo y desactiva el freno de estacionamiento. Afloja la polea tensora y retira la correa vieja con cuidado. Coloca la nueva siguiendo exactamente el recorrido indicado en el diagrama, pasando por cada polea y tensor en orden. Luego, ajusta la tensión mediante la polea tensora hasta que la correa quede firme pero no demasiado estirada.
Revisa que todas las poleas giren libremente y que la correa no roce partes metálicas. El diagrama incluye detalles sobre la posición de cada polea y la dirección de giro. Mantener el recorrido correcto garantiza corte uniforme y prolonga la vida útil de la correa.
Guarda el diagrama en un lugar accesible para futuras revisiones. Incluso un pequeño error en la colocación puede provocar vibraciones, ruidos o daños en el deck, así que sigue cada paso indicado en el esquema con precisión.
Ubicación exacta de la correa en el deck de 48 pulgadas
Coloca la correa siguiendo la trayectoria que conecta la polea del motor con las poleas guía del deck. Asegúrate de que la correa quede centrada en cada polea y sin torsiones.
- Retira cualquier residuo del deck para permitir un montaje limpio.
- Pasa la correa alrededor de la polea del motor, manteniendo la parte lisa en contacto con la polea motriz.
- Dirige la correa hacia la polea intermedia situada en el centro del deck, verificando que se mantenga en los canales correctos.
- Continúa hacia las poleas de los extremos, siguiendo el diagrama específico de John Deere L130 48 pulgadas.
- Comprueba la tensión ajustando la correa en la polea tensor; debe estar firme, pero sin estiramiento excesivo.
Verifica el alineamiento de todas las poleas girando manualmente el deck. La correa debe moverse suavemente sin salirse de los canales. Revisa el estado de la correa y las poleas para prevenir desgaste prematuro.
- Evita cruzar la correa o colocarla al revés; esto reduce la vida útil y puede dañar componentes.
- Mantén los rodillos y poleas limpios y lubricados según indicaciones del fabricante.
- Realiza un chequeo visual cada vez que retires o reinstales el deck.
Siguiendo esta disposición, el deck de 48 pulgadas funcionará de manera estable, garantizando corte uniforme y evitando deslizamientos de la correa.
Instrucciones paso a paso para reemplazar la correa
Apaga el cortacésped y retira la llave de contacto antes de iniciar cualquier trabajo. Levanta la cubierta del deck de 48 pulgadas y asegúrala con el soporte de seguridad para evitar movimientos inesperados.
Localiza la correa existente siguiendo el diagrama del deck. Afloja el tensor girando la palanca o soltando el tornillo de ajuste, según el modelo, hasta liberar la tensión sobre la correa.
Desliza la correa vieja fuera de las poleas, comenzando por la polea del motor y luego las poleas del deck. Comprueba que las poleas no presenten desgaste o acumulación de residuos antes de colocar la nueva correa.
Instala la correa nueva siguiendo la ruta indicada en el diagrama. Asegúrate de que quede correctamente alineada sobre cada polea y que no haya torceduras ni giros incorrectos.
Vuelve a ajustar el tensor hasta que la correa tenga la tensión adecuada: debe moverse ligeramente con presión manual pero no deslizarse sobre las poleas. Comprueba que la correa no roce partes metálicas del deck.
Baja la cubierta y realiza un arranque de prueba a baja velocidad. Observa el movimiento de la correa y escucha cualquier ruido inusual. Si la correa se mantiene en su lugar y funciona de manera uniforme, el reemplazo se ha completado correctamente.
Identificación de problemas comunes en la correa y soluciones
Verifica la correa del John Deere L130 de 48 pulgadas cada 50 horas de uso para detectar grietas, desgaste irregular o deshilachado. Una correa agrietada indica que el caucho está envejecido y necesita reemplazo inmediato para evitar roturas durante el corte.
Si observas que la correa patina o produce chirridos, ajusta la tensión. Afloja el tornillo del tensores y mueve la polea hasta que la correa presente resistencia firme al presionarla, sin deformarse excesivamente. Luego, aprieta los tornillos siguiendo el torque recomendado en el manual del tractor.
El deslizamiento excesivo puede ocurrir por suciedad o residuos acumulados en las poleas. Limpia todas las poleas con un paño seco y cepillo de cerdas suaves, asegurándote de retirar restos de césped o grasa. Esto mejora el agarre y prolonga la vida de la correa.
Observa cualquier desgaste en los bordes de la correa. Bordes deshilachados pueden indicar desalineación de las poleas. Ajusta la posición de la polea loca y del tensor hasta que la correa corra centrada, evitando fricción que acelere su deterioro.
Reemplaza la correa cada 2 años o antes si presenta deformaciones permanentes. Al instalar una nueva, sigue el diagrama de la correa del modelo L130 de 48 pulgadas para asegurar que cada polea quede en su posición correcta, garantizando un corte uniforme y seguro.
