Para solucionar problemas con la correa de su cortacésped John Deere L120, consulte el diagrama de la correa. Este diagrama muestra cómo debe instalarse y qué recorrido seguir, ayudando a evitar fallos comunes y prolongar la vida útil de la máquina. Al conocer el diseño exacto, se facilita el mantenimiento y la reparación de la correa de transmisión.
Comience identificando las partes clave del sistema de transmisión. La correa de este modelo conecta varias piezas móviles, permitiendo que el motor impulse las cuchillas del cortacésped. Si la correa se rompe o se desliza, las cuchillas no girarán correctamente, lo que afectará el rendimiento de corte. Utilizar un diagrama claro de la correa permite instalarla sin errores y ajustar la tensión adecuadamente.
El diagrama incluye la ruta completa de la correa, desde el motor hasta las cuchillas, pasando por las poleas y los tensores. Es importante revisar cada componente, especialmente los tensores, que deben mantener la correa bien ajustada. En caso de desgaste excesivo o daño, estos elementos también deben ser reemplazados para asegurar un funcionamiento adecuado.

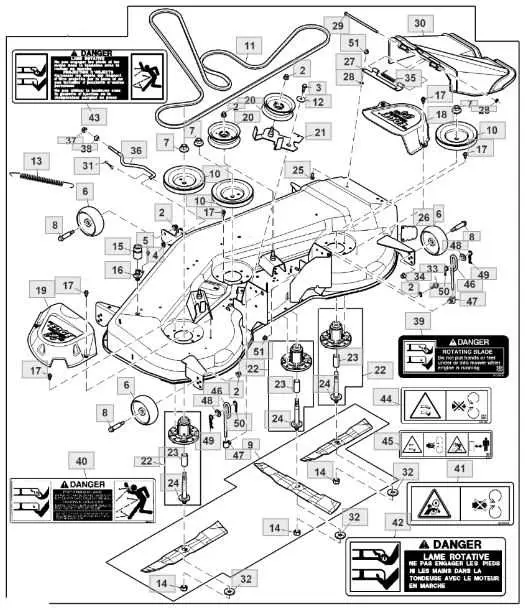

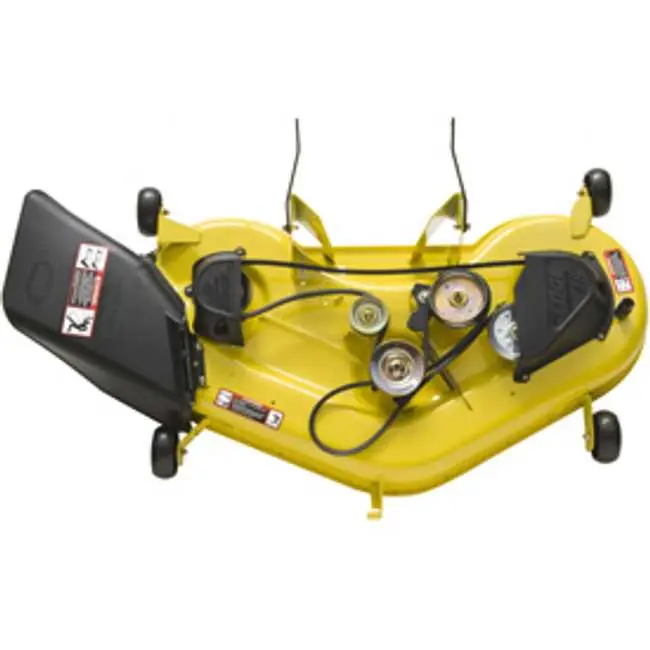

Diagrama de correa del cortacésped John Deere L120
Para reemplazar o ajustar la correa del cortacésped John Deere L120, sigue estos pasos según el diagrama de correa.
Primero, asegúrate de que el cortacésped esté apagado y que la llave esté retirada. Levanta la parte trasera del cortacésped con un gato para acceder fácilmente al área del motor y las correas.
El diagrama de correa muestra cómo la correa principal conecta el motor con las poleas del cortacésped. Aquí tienes el esquema básico:
- Correa del motor: esta correa va desde el motor hacia la polea del eje de transmisión. Es importante que esté tensa, pero sin exceso.
- Correa de la cuchilla: se conecta a la polea de la cuchilla y debe estar alineada correctamente para evitar desgastes innecesarios.
- Polea tensora: mantiene la tensión adecuada en la correa para asegurar un funcionamiento eficiente. Si está demasiado floja o dañada, puede hacer que la correa se deslice.
Para reemplazar la correa, retira primero la correa vieja siguiendo el diagrama. Asegúrate de que las nuevas correas sean de la medida y tipo adecuado para evitar problemas de rendimiento. La instalación de la correa debe seguir el patrón que indica el diagrama para garantizar que funcione correctamente.
Finalmente, prueba el cortacésped en una superficie plana para asegurarte de que todas las correas estén bien instaladas y funcionando sin ruidos extraños o vibraciones. Si tienes problemas, revisa las poleas y la tensión de las correas.
Cómo identificar las piezas principales en el diagrama de la correa del John Deere L120
El diagrama de la correa del John Deere L120 te permite reconocer rápidamente las piezas clave para su reemplazo o mantenimiento. Comienza observando la correa principal, que conecta el motor con las poleas y transmite la potencia para accionar las cuchillas de la cortadora. Es la pieza más larga y está ubicada a lo largo de la parte inferior del equipo.
A continuación, identifica las poleas, que son los puntos donde la correa cambia de dirección. Las poleas de tensión mantienen la correa ajustada, evitando que se afloje. La polea del motor es la que impulsa la correa, mientras que la polea de la cuchilla transmite el movimiento a las cuchillas para cortar el césped.
Busca la polea de tensión, que es esencial para mantener la tensión correcta de la correa. Esta pieza se encuentra cerca de la correa principal y puede ser ajustada según sea necesario. Si la correa se encuentra floja o desgastada, puede ser necesario ajustar esta polea.
No olvides las piezas de soporte, como los soportes de la correa que ayudan a mantener la correa alineada. Estas piezas aseguran que la correa no se deslice fuera de su lugar durante el funcionamiento de la cortadora.
Al revisar el diagrama, asegúrate de observar las conexiones y cómo cada pieza interactúa con la correa. Esto te permitirá realizar un mantenimiento adecuado y reemplazar cualquier pieza desgastada sin dificultad.
Pasos para reemplazar la correa del cortacésped John Deere L120 según el diagrama
Reemplazar la correa del cortacésped John Deere L120 es sencillo si sigues el diagrama y estos pasos detallados. Asegúrate de tener las herramientas adecuadas antes de comenzar.
1. Apaga el motor y desconecta la batería para evitar accidentes.
2. Levanta el cortacésped usando un gato o soportes para facilitar el acceso al área de la correa.
3. Retira la tapa del motor y las cubiertas laterales para exponer la correa de transmisión y las poleas.
4. Consulta el diagrama de la correa para identificar la ruta correcta. Asegúrate de que la nueva correa se ubique correctamente en cada polea según el diagrama proporcionado.
5. Afloja el tensor de la correa utilizando una llave adecuada. Esto liberará la tensión y te permitirá sacar la correa vieja.
6. Coloca la nueva correa en su lugar, asegurándote de seguir la misma disposición que se muestra en el diagrama.
7. Ajusta el tensor para asegurar que la correa esté bien tensa, pero no demasiado apretada.
8. Vuelve a colocar las cubiertas y tapa del motor. Verifica que todos los componentes estén correctamente alineados antes de probar el cortacésped.
9. Conecta la batería y prueba el cortacésped en marcha para asegurarte de que todo funcione correctamente.
| Componente | Acción |
|---|---|
| Motor | Apagar y desconectar la batería |
| Correa vieja | Aflojar el tensor y retirar |
| Correa nueva | Instalar según el diagrama |
| Tensor | Ajustar para asegurar la correcta tensión |
Solución de problemas comunes relacionados con la correa en el John Deere L120
Si la correa de tu John Deere L120 no funciona correctamente, revisa primero si está rota o desgastada. La correa puede perder su tensión con el tiempo o desgastarse por un uso constante. Si encuentras algún daño, reemplázala de inmediato con una correa compatible. Asegúrate de que la nueva correa esté correctamente instalada, alineada y que no esté floja ni apretada.
Cuando el motor no arranca o la cortadora no se mueve correctamente, revisa si la correa está atascada o si hay objetos bloqueando el sistema. A veces, ramas o hierba pueden quedar atrapadas en las poleas, causando que la correa se deslice o se rompa. Limpia las poleas y las áreas circundantes de residuos antes de probar de nuevo.
Si el ruido proveniente de la cortadora es excesivo, puede ser que las poleas o los rodillos estén dañados o mal alineados. Verifica que las poleas no estén desgastadas y que giren sin obstrucciones. También es posible que la correa esté fuera de lugar o mal tensada, lo que provoca fricción adicional.
Para evitar estos problemas en el futuro, realiza un mantenimiento regular de las correas y las poleas. Revisa la tensión de la correa cada pocas semanas y asegúrate de que las poleas estén limpias y en buen estado. Un mantenimiento preventivo puede extender la vida útil de la correa y otros componentes importantes de la cortadora.
