Revisa el diagrama del eje delantero del John Deere L120 para identificar con precisión cada componente y su ubicación. Esto permite detectar piezas desgastadas o mal alineadas, evitando daños mayores en la transmisión y dirección.
Utiliza el esquema para comprobar el ajuste de los cojinetes, la posición de los pasadores y la correcta instalación de los brazos de dirección. Asegúrate de seguir la secuencia de montaje indicada para mantener la estabilidad y el rendimiento del tractor.
El diagrama también facilita la sustitución de componentes específicos, como rodamientos, bujes y soportes. Consulta las referencias numéricas del diagrama para seleccionar repuestos exactos y garantizar compatibilidad total con el sistema del eje delantero.
Aplica el diagrama como guía durante la lubricación de las piezas móviles. Identifica los puntos de engrase recomendados y la cantidad adecuada de lubricante para prolongar la vida útil de los componentes y mantener una dirección suave y precisa.

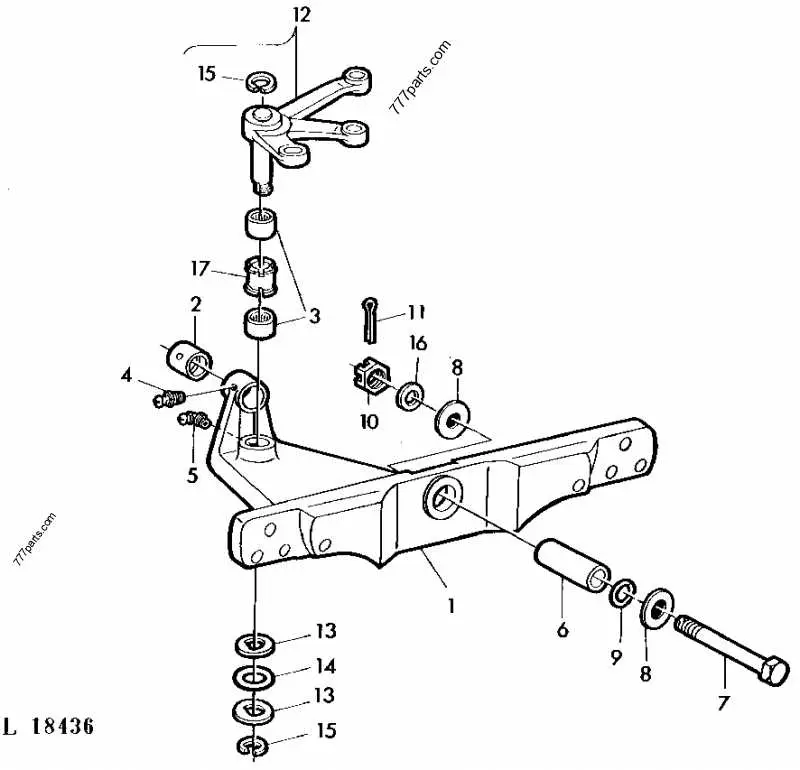

Diagrama del eje delantero John Deere L120 y guía de componentes clave
Para revisar o reemplazar piezas del eje delantero del John Deere L120, consulta el diagrama completo antes de iniciar cualquier intervención. El diagrama muestra la disposición exacta de los componentes y facilita la identificación de cada pieza.
Los elementos principales que se deben conocer incluyen:
- Bastidor del eje: soporta el conjunto delantero y mantiene la alineación correcta de las ruedas.
- Rótulas de dirección: permiten el giro de las ruedas y deben revisarse por desgaste o juego excesivo.
- Brazos de suspensión: conectan el eje al chasis y transmiten la carga de manera uniforme.
- Soportes de freno: aseguran la correcta fijación de las pinzas y discos, evitando vibraciones o desalineaciones.
- Ruedas dentadas y engranajes: forman parte del sistema de dirección asistida y requieren lubricación periódica.
Para la inspección:
- Localiza cada componente según el diagrama.
- Verifica que no existan grietas, desgaste irregular o holguras en rótulas y brazos.
- Comprueba que los tornillos y fijaciones estén ajustados según los pares recomendados.
- Lubrica los engranajes y puntos de pivotamiento siguiendo las especificaciones del fabricante.
- Reemplaza piezas dañadas usando repuestos originales para mantener la funcionalidad del eje.
Seguir estas pautas permite mantener la estabilidad del John Deere L120, asegurar un giro preciso y prolongar la vida útil de los componentes del eje delantero.

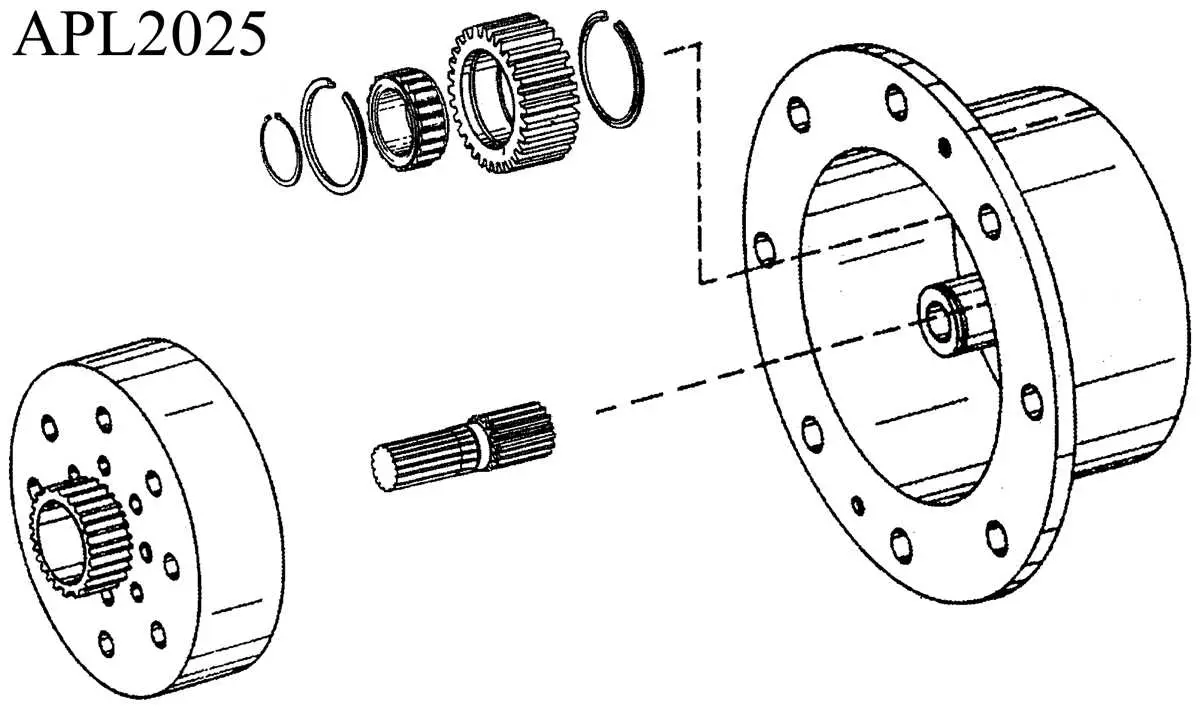

Identificación de piezas principales en el eje delantero del John Deere L120
Comience verificando el conjunto del eje delantero, que incluye el eje principal, las horquillas de suspensión y los cojinetes de soporte. El eje principal conecta directamente con las ruedas delanteras y transmite la fuerza desde la transmisión.
Observe los brazos de control, ubicados a ambos lados del eje. Estos brazos mantienen la alineación de las ruedas y permiten el movimiento vertical durante el desplazamiento sobre terrenos irregulares.
Identifique los cojinetes y bujes que se encuentran en las articulaciones de los brazos de control. Estos componentes reducen la fricción y permiten un giro suave del eje.
Revise las juntas homocinéticas, situadas en los extremos del eje. Estas piezas facilitan la transmisión de potencia a las ruedas mientras se produce el giro, evitando desgaste prematuro.
No pase por alto los pernos y tuercas de fijación, que aseguran la estabilidad del conjunto. Mantenerlos ajustados según las especificaciones del fabricante garantiza la seguridad y el funcionamiento adecuado del eje delantero.
Finalmente, identifique los muelles de suspensión y amortiguadores asociados. Estos elementos absorben impactos y mantienen la tracción, protegiendo tanto el eje como la estructura del tractor.
Procedimiento para desmontar y reemplazar componentes del eje delantero
Afloja primero las tuercas de las ruedas delanteras mientras el tractor está en el suelo. Eleva el John Deere L120 usando un gato hidráulico colocado bajo el marco delantero y asegúralo con soportes estables antes de retirar las ruedas.
Retira los tornillos que fijan el eje delantero al bastidor. Guarda cada tornillo y arandela en un recipiente etiquetado para evitar confusiones durante el montaje. Desconecta los brazos de dirección y los componentes de la barra estabilizadora soltando sus pasadores y pernos.
Extrae los componentes internos del eje, incluyendo rodamientos y sellos. Utiliza herramientas de extracción adecuadas para evitar dañar la carcasa del eje. Inspecciona cada pieza para determinar si requiere reemplazo o limpieza profunda.
Instala los nuevos rodamientos y sellos aplicando grasa de alta calidad según las especificaciones del fabricante. Asegura cada componente en su lugar siguiendo el diagrama del eje delantero para mantener la alineación correcta.
Vuelve a montar los brazos de dirección y la barra estabilizadora, asegurando todos los pasadores y pernos con torque recomendado. Coloca el eje delantero en el bastidor y aprieta los tornillos de fijación según los valores indicados en el manual.
Reinstala las ruedas delanteras y baja el tractor lentamente. Verifica la rotación suave del eje y la correcta respuesta de la dirección antes de poner el equipo en funcionamiento.
Revisión y mantenimiento de conexiones y articulaciones del eje delantero
Lubrica todas las articulaciones del eje delantero cada 25 horas de uso con grasa tipo NLGI 2 para evitar desgaste prematuro. Verifica visualmente que no haya grietas ni deformaciones en los brazos y soportes. Revisa los pernos y tuercas de las conexiones, asegurando que estén ajustados al torque especificado en el manual de servicio del John Deere L120.
Inspecciona los bujes y casquillos por signos de holgura o desgaste irregular. Sustituye cualquier componente que presente juego superior a 0,5 mm. Examina los puntos de pivote de la barra de dirección y los extremos de las rótulas, comprobando que se muevan suavemente sin resistencia excesiva.
Después de limpiar con un trapo y solvente adecuado, aplica una fina capa de lubricante anticorrosivo en las superficies metálicas expuestas. Revisa periódicamente los retenes de grasa para asegurar que no haya fugas. Registra cada inspección y mantenimiento en la bitácora de la máquina para controlar el estado de las articulaciones y programar reemplazos antes de que se genere un fallo.
Evita utilizar herramientas que puedan deformar los componentes al desmontar o ajustar las conexiones. Para los pernos de seguridad, utiliza siempre llave dinamométrica y asegúrate de que las rondanas estén correctamente posicionadas. Mantener estos procedimientos garantiza un funcionamiento estable del eje delantero y prolonga la vida útil de los componentes críticos.
