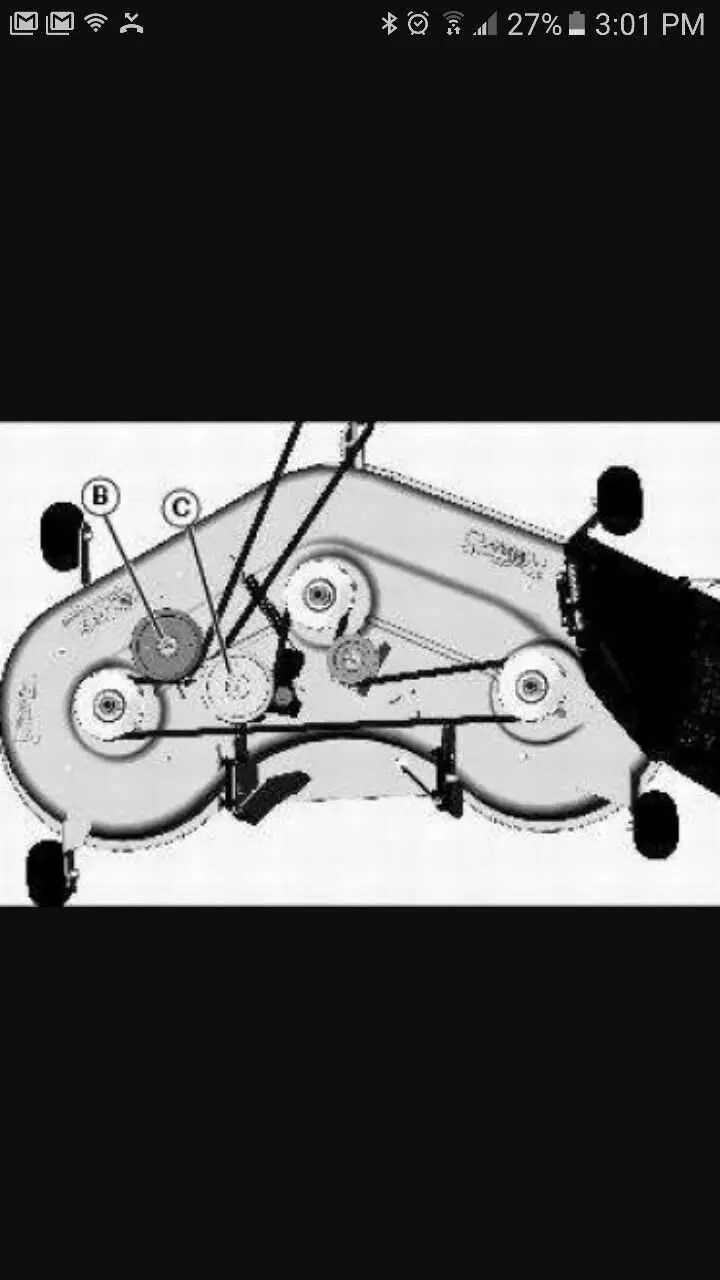

Verifica primero la ruta de la correa en el John Deere L120 utilizando el diagrama original del manual. Este esquema indica de manera clara el recorrido desde el cigüeñal hasta las poleas de las cuchillas, evitando confusiones al momento de reemplazar la correa. Asegúrate de que cada polea esté limpia y sin desgaste antes de colocar la nueva pieza.
Coloca la correa siguiendo el orden exacto indicado en el diagrama: inicia en la polea del motor, continúa hacia el sistema de embrague y termina en las poleas de las cuchillas. Mantén la tensión adecuada utilizando el resorte del tensor, ya que un ajuste incorrecto provoca deslizamientos o desgaste prematuro. Utiliza siempre una correa con la referencia recomendada por John Deere para garantizar un ajuste correcto.
Revisa el alineamiento de las poleas después de instalar la correa. Si notas desviaciones, ajusta los soportes o reemplaza las piezas dañadas. Consulta el manual de diagrama cada vez que realices el mantenimiento, ya que este documento proporciona la disposición exacta que asegura el funcionamiento continuo del cortacésped.
John Deere L120 manual de diagrama de correa
Consulta el manual del John Deere L120 antes de desmontar la correa para evitar errores en la colocación. El diagrama indica con claridad el recorrido desde la polea del cigüeñal hasta el sistema de cuchillas, lo que permite instalar la pieza sin tensión indebida.
Sigue la secuencia marcada en el esquema y verifica que cada sección quede en su canal correspondiente. Una correa fuera de posición provoca desgaste prematuro y reduce el rendimiento del corte.
- Ubica la polea motriz en la parte frontal del motor.
- Asegura el paso de la correa por la polea tensora, verificando que el resorte mantenga la presión constante.
- Comprueba que las poleas de las cuchillas giren libremente antes de instalar la correa.
- Ajusta el recorrido final siguiendo el sentido que marca el manual para evitar cruces.
Después de la instalación, gira las poleas manualmente para confirmar que la correa queda alineada sin rozamientos. Este paso evita tener que desmontar de nuevo y garantiza un funcionamiento estable desde el primer arranque.
Ruta y colocación correcta de la correa en el John Deere L120
Asegura la correa alrededor de la polea del cigüeñal, ubicada en la parte frontal del motor, verificando que se asiente de manera uniforme en la ranura. Mantén la tensión controlada durante el proceso para evitar torceduras.
Continúa pasando la correa por la polea del embrague, situada justo debajo del motor. Colócala firmemente sobre la superficie sin dejar espacios libres. Ajusta con cuidado para garantizar el correcto acoplamiento al sistema.
Guía la correa hacia las poleas de las cuchillas. En el modelo L120, se encuentran dos poleas principales, una en el lado izquierdo y otra en el derecho de la plataforma de corte. La correa debe rodearlas desde la parte inferior siguiendo la dirección indicada en el diagrama.
Finalmente, coloca la correa en el tensor. Este componente mantiene la presión adecuada durante el funcionamiento. Verifica que el resorte del tensor esté bien ajustado y que la correa quede alineada en todas las poleas sin desviaciones.
Confirma la instalación girando manualmente la polea del cigüeñal. Si la correa se desplaza suavemente por todo el recorrido, la colocación es correcta y el sistema está listo para su uso.
Identificación de poleas y componentes que intervienen en el sistema
Ubica primero la polea del cigüeñal, ya que desde allí se transmite la tracción principal hacia el resto del sistema. Reconocer esta pieza facilita seguir el recorrido de la correa sin confusión.
Después identifica la polea del alternador, que suele ser de menor tamaño y se encuentra en la parte superior. Asegúrate de que gire libremente, sin ruidos ni resistencia excesiva.
Revisa también la polea tensora. Su función es mantener la correa con la tensión adecuada. Confirma que el resorte esté firme y que la rueda gire suavemente.
Las poleas de los accesorios, como la del cortacésped y la de la dirección asistida, se distinguen por su ubicación lateral. Verifica que no presenten desgaste irregular ni acumulación de residuos.
| Componente | Ubicación | Función principal |
|---|---|---|
| Polea del cigüeñal | Parte inferior frontal del motor | Transmite la fuerza inicial a la correa |
| Polea del alternador | Parte superior del motor | Acciona la carga del sistema eléctrico |
| Polea tensora | Lateral con brazo de resorte | Mantiene la tensión de la correa |
| Polea de accesorios | Zonas laterales del motor y plataforma | Mueve componentes adicionales como cortacésped |
Al identificar cada polea con precisión, reduces errores en la colocación de la correa y garantizas un funcionamiento estable del sistema.
Instrucciones para reemplazar la correa paso a paso en el John Deere L120
Apaga el tractor, retira la llave y desconecta el cable de la batería para evitar arranques accidentales. Levanta el capó y localiza la correa de transmisión en la parte inferior del motor.
Afloja la tensión del sistema moviendo el brazo del resorte que sostiene la polea tensora. Retira la correa usada de cada polea siguiendo la ruta indicada en el manual de diagrama del L120. Observa el recorrido antes de quitarla por completo para facilitar la instalación de la nueva.
Coloca la correa nueva en el cigüeñal delantero y continúa instalándola en cada polea intermedia hasta llegar al conjunto del cortacésped. Asegúrate de que quede bien asentada en todas las ranuras y que no esté torcida.
Vuelve a tensar el resorte de la polea tensora y verifica que la correa mantenga la tensión correcta. Gira manualmente la polea principal para confirmar que la correa se desplaza sin fricción irregular ni desalineaciones.
Conecta de nuevo el cable de la batería, arranca el motor y acciona brevemente la toma de fuerza. Observa el movimiento de la correa y detén el motor para hacer un último ajuste si es necesario.
