Para realizar un diagnóstico preciso del sistema eléctrico del John Deere L120, es fundamental comprender cómo se conecta cada componente dentro del circuito. El diagrama de cableado automático proporciona una guía clara de la distribución de cables, destacando las conexiones entre el motor, el alternador y el regulador de voltaje.
El regulador de voltaje juega un papel clave al mantener la estabilidad de la corriente eléctrica que alimenta el sistema. En este diagrama, encontrarás detalles sobre cómo se conecta al alternador y a la batería. Asegúrate de verificar la integridad de los cables y las conexiones, ya que un fallo en el regulador puede afectar el rendimiento del tractor.
Te recomendamos seguir el diagrama paso a paso para localizar posibles problemas. Si el regulador de voltaje no está funcionando correctamente, verifica los cables que lo conectan al alternador y la batería, y asegúrate de que no haya cortocircuitos ni cables flojos.

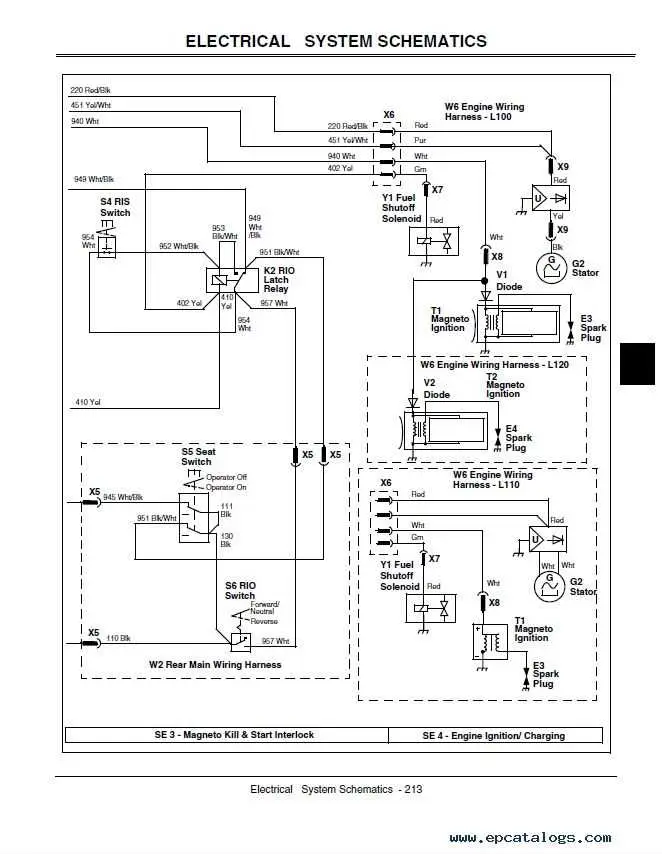

Diagrama de cableado automático de John Deere L120 y regulador de voltaje
Para garantizar el funcionamiento correcto del sistema eléctrico en el John Deere L120, es crucial entender cómo se conecta el regulador de voltaje al cableado. El regulador de voltaje mantiene el nivel de voltaje adecuado para que el motor y los componentes eléctricos operen sin sobrecargar el sistema.
En el diagrama de cableado automático, el regulador de voltaje se conecta a la batería, al alternador y a otros componentes clave. Asegúrate de verificar las conexiones de los cables según el diagrama para evitar fallos eléctricos. Un mal contacto o cableado incorrecto puede causar fluctuaciones de voltaje, afectando la performance del motor.
Para revisar el regulador de voltaje, comienza por ubicarlo en la parte delantera del motor, cerca del alternador. Verifica que el cable rojo esté correctamente conectado al terminal positivo de la batería. El cable verde, que es el de tierra, debe ir al chasis del tractor.
Si experimentas problemas con la carga de la batería, revisa el estado de los cables que conectan el alternador con el regulador de voltaje. Un mal contacto o cable dañado puede impedir la correcta carga de la batería. Además, asegúrate de que el regulador de voltaje esté funcionando adecuadamente, ya que un regulador defectuoso puede no ser capaz de mantener el voltaje dentro del rango adecuado.

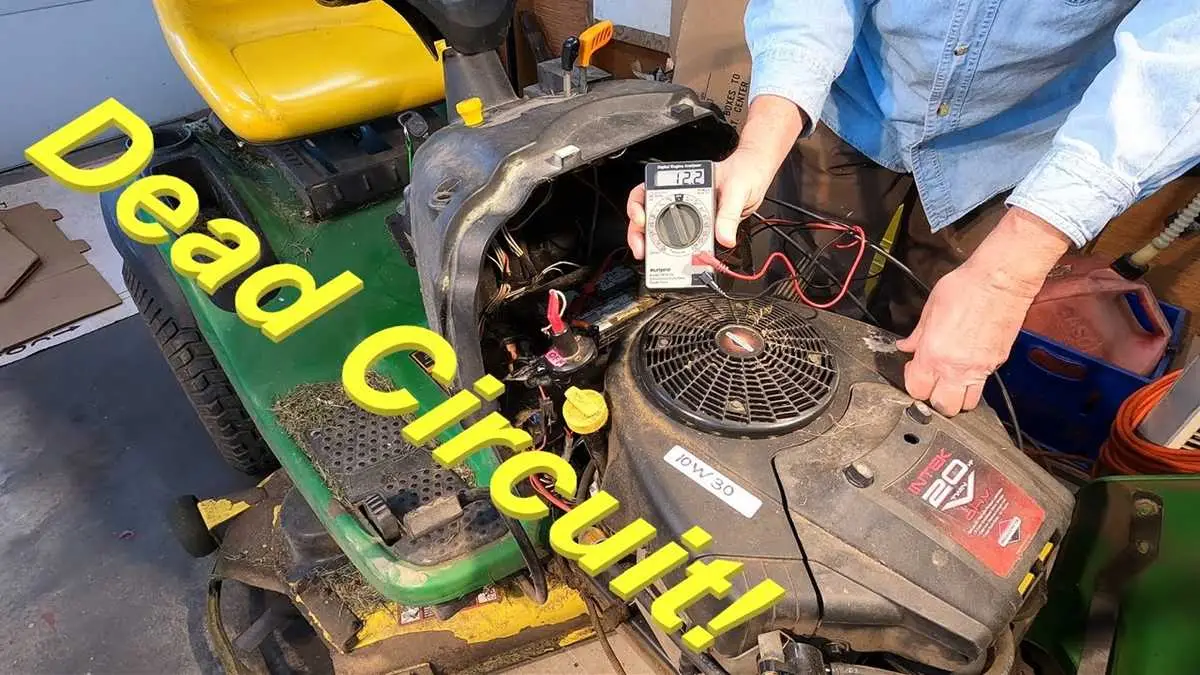

Para diagnosticar fallos eléctricos, utiliza un multímetro. Mide el voltaje en la batería cuando el motor está en marcha. El voltaje debe estar entre 13.5V y 14.5V. Si el voltaje excede este rango, el regulador de voltaje podría estar defectuoso.

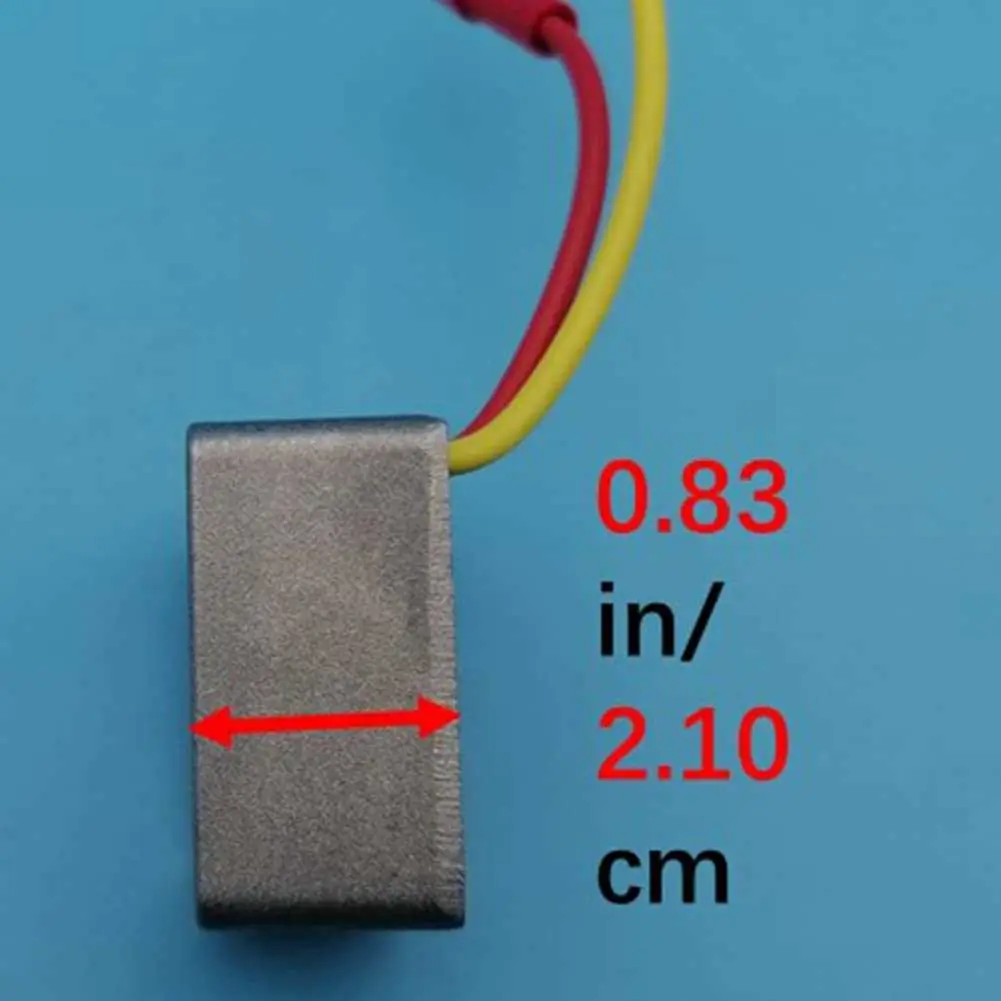

Ubicación y conexión del regulador de voltaje en el diagrama de cableado
El regulador de voltaje en el John Deere L120 se ubica generalmente cerca del motor, conectado al sistema eléctrico principal. Se encuentra entre el alternador y la batería, y su función es asegurar que el voltaje proporcionado al sistema eléctrico sea estable, evitando sobretensiones que podrían dañar los componentes.
Para realizar la conexión correcta, comienza conectando el cable positivo del alternador al terminal de entrada del regulador de voltaje. Luego, conecta el cable de salida del regulador al terminal positivo de la batería. Asegúrate de que los cables estén firmemente sujetos a sus respectivos terminales para evitar pérdidas de voltaje o fallos en el sistema.
El regulador también está vinculado a tierra, por lo que verifica la conexión a la masa del chasis del vehículo para un funcionamiento adecuado. Inspecciona que no haya daños visibles en los cables ni signos de corrosión que puedan afectar el rendimiento del regulador.
Pasos para realizar el diagnóstico del regulador de voltaje en el John Deere L120
1. Verificar la batería: Antes de comenzar con el diagnóstico, asegúrate de que la batería esté completamente cargada. Un voltaje bajo en la batería puede interferir en las mediciones del regulador de voltaje.
2. Comprobar la conexión de los cables: Inspecciona todos los cables que conectan el regulador de voltaje. Busca conexiones flojas, corroídas o dañadas. Estas fallas pueden afectar la correcta transmisión de energía.
3. Medir el voltaje del regulador: Usa un multímetro para medir el voltaje en los terminales del regulador. El valor debería estar entre 13.5 y 14.5 voltios cuando el motor esté en marcha. Si el voltaje es mayor o menor, el regulador podría estar defectuoso.
4. Revisar el fusible: Verifica si el fusible asociado con el regulador está en buen estado. Un fusible quemado puede cortar el flujo de corriente y desactivar el regulador.
5. Comprobar el alternador: Si el voltaje sigue siendo anormal, revisa el alternador. Un alternador defectuoso puede generar un voltaje irregular que afecta al regulador.
6. Probar la resistencia interna del regulador: Con el multímetro, mide la resistencia interna del regulador de voltaje. Si la resistencia es muy alta o muy baja, es probable que el regulador esté dañado.
7. Evaluar la salida del regulador: Realiza una prueba de carga para ver cómo responde el regulador bajo diferentes condiciones de carga. Un regulador defectuoso no mantendrá un voltaje constante bajo carga.
8. Reemplazar si es necesario: Si después de realizar las pruebas el regulador sigue funcionando incorrectamente, será necesario reemplazarlo. Asegúrate de usar un regulador compatible con el modelo John Deere L120.
Solución de problemas comunes en el circuito eléctrico del L120 relacionados con el regulador de voltaje
Si el regulador de voltaje del John Deere L120 no está funcionando correctamente, es posible que experimentes problemas como una carga insuficiente de la batería o un voltaje inestable. A continuación, te indicamos las acciones para diagnosticar y solucionar estos inconvenientes:
- Verificar las conexiones: Inspecciona los cables del regulador de voltaje. Asegúrate de que estén correctamente conectados y no presenten signos de corrosión o daño. Una conexión floja o corroída puede causar una fluctuación en el voltaje.
- Comprobar el fusible: Revisa el fusible del regulador de voltaje. Si está quemado, reemplázalo por uno nuevo del mismo amperaje para evitar problemas en el sistema eléctrico.
- Medir el voltaje: Usa un multímetro para medir el voltaje en la salida del regulador. Deberías obtener entre 13.5 y 14.5 voltios. Si el voltaje es más bajo o más alto, el regulador puede estar defectuoso.
- Inspeccionar el alternador: El alternador es clave para la generación de voltaje en el sistema. Si el alternador no está funcionando correctamente, el regulador de voltaje no podrá mantener un voltaje adecuado. Verifica el estado del alternador y su conexión al regulador.
- Comprobar el diodo rectificador: El diodo rectificador convierte la corriente alterna en corriente continua. Si el diodo está fallando, podría causar un voltaje irregular. Reemplaza el diodo si es necesario.
Siguiendo estos pasos, podrás identificar y solucionar los problemas más comunes del circuito eléctrico relacionados con el regulador de voltaje del L120.
