Consulta el diagrama de piezas de la plataforma de corte de 48 pulgadas del John Deere L120 para identificar rápidamente las piezas que necesitan reemplazo. Cada componente, desde las cuchillas hasta los soportes y correas, está claramente numerado, lo que facilita la selección exacta al realizar mantenimiento o reparaciones.
Revisa las conexiones de las poleas y los ejes antes de desmontar la plataforma. El diagrama muestra cómo se ensamblan las piezas y permite detectar cualquier desgaste irregular que pueda afectar el rendimiento del corte. Mantener las cuchillas alineadas según el esquema asegura un corte uniforme y prolonga la vida útil de la máquina.
El diagrama también ayuda a identificar rodamientos, tornillería y cubiertas protectoras que requieren inspección periódica. Sustituir piezas desgastadas siguiendo la guía evita daños mayores y reduce el tiempo de inactividad. Este recurso resulta práctico para técnicos y propietarios que buscan mantener el L120 operando a su máxima capacidad.

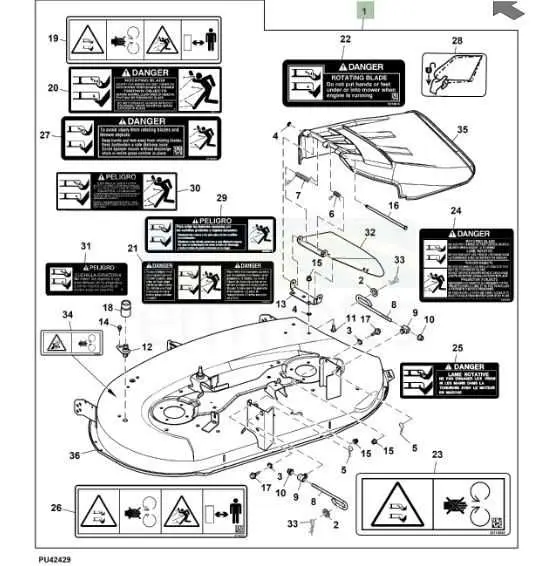

Diagrama de piezas del cortacésped John Deere L120 de 48 pulgadas
Consulta el diagrama de piezas del cortacésped John Deere L120 de 48 pulgadas para identificar rápidamente cada componente del deck. El esquema muestra las cuchillas, correas, poleas, soportes y tornillería, permitiendo localizar piezas específicas sin confusión.
Reemplaza las cuchillas desgastadas siguiendo la numeración del diagrama: asegúrate de usar la pieza correspondiente al modelo exacto L120 para mantener el corte uniforme. Verifica también la tensión de la correa principal, indicada claramente en el diagrama con la ruta correcta alrededor de las poleas.
Para los soportes y tornillería, el diagrama indica la posición y tamaño de cada tornillo, lo que facilita ensamblar el deck después de mantenimiento. Mantén un registro de las piezas retiradas según el esquema para evitar errores durante el montaje.
El diagrama incluye detalles de los componentes del sistema de altura de corte, mostrando cómo ajustar correctamente los niveles de corte para obtener un césped parejo. Cada parte está etiquetada con el número de pieza John Deere, simplificando la búsqueda en tiendas o catálogos.
Utiliza este diagrama como guía durante limpiezas, inspecciones y cambios de piezas, asegurando que el deck del L120 funcione con estabilidad y seguridad. Seguir la referencia visual ayuda a prolongar la vida útil del equipo y mantener el rendimiento óptimo del cortacésped.
Identificación de piezas del deck de 48 pulgadas
Localiza primero las cuchillas de corte; en el deck de 48 pulgadas del John Deere L120, están fijadas mediante tornillos y tuercas a los ejes principales. Cada eje se conecta con el rodamiento central que mantiene la alineación correcta durante el funcionamiento.
El rodillo delantero y los rodillos traseros estabilizan el deck y evitan el contacto del borde con el suelo. Revisa sus soportes y pasadores, que permiten ajustar la altura de corte de manera uniforme.
Las poleas y la correa de transmisión controlan el movimiento de las cuchillas. Identifica la polea motriz, la intermedia y la de las cuchillas, asegurándote de que la correa esté correctamente tensada y alineada con cada eje.
Los guardabarros y los deflectores dirigen el césped cortado fuera del deck y protegen al usuario. Comprueba que estén firmes y sin grietas para mantener la seguridad y un corte limpio.
Los soportes laterales y los brazos de elevación conectan el deck al chasis del tractor. Cada perno y bisagra permite ajustar la posición del deck y garantizar estabilidad durante el desplazamiento y el corte.
Identifica cada pieza usando el diagrama oficial de John Deere para el modelo L120 con deck de 48 pulgadas, verificando números de parte y ubicación exacta. Esto facilita reemplazos rápidos y asegura un montaje correcto.
Cómo reemplazar correas y poleas del deck
Afloja primero el perno de seguridad del deck y eleva la plataforma para trabajar con comodidad. Retira cualquier residuo de césped y suciedad alrededor de las poleas antes de iniciar el desmontaje.
- Identifica la correa principal y las poleas de transmisión según el diagrama del deck de 48 pulgadas.
- Afloja la tensión de la correa usando la palanca tensora o soltando el perno de la polea tensora.
- Desliza la correa vieja fuera de las poleas, asegurándote de recordar su recorrido exacto.
- Extrae las poleas que necesiten reemplazo, retirando los pernos y arandelas correspondientes.
- Instala las poleas nuevas, verificando que giren libremente y sin fricción.
- Coloca la correa nueva siguiendo el mismo recorrido que la anterior, pasando por todas las poleas y la tensora.
- Aprieta la palanca tensora o el perno para ajustar la tensión correcta de la correa. Debe ceder ligeramente al presionarla con el dedo.
- Gira manualmente el deck para comprobar que la correa se mantiene en su lugar y las poleas funcionan correctamente.
Verifica regularmente el estado de las correas y poleas, reemplazando cualquier pieza que presente desgaste, grietas o deformaciones. Mantener la tensión correcta evita deslizamientos y prolonga la vida útil del deck.
Mantenimiento y ajuste de cuchillas del deck
Afirma las cuchillas del deck cada 25 horas de uso para mantener un corte uniforme. Utiliza una llave de torque para asegurar que los tornillos se ajusten a 45-50 Nm. Inspecciona el filo antes de cada temporada y afílalo si presenta mellas o bordes desgastados, usando una lima o amoladora con soporte para mantener el ángulo original de 30 grados.
Equilibra las cuchillas tras el afilado colocando cada una en un soporte de equilibrado; si una punta desciende, retira material del extremo opuesto hasta lograr estabilidad. Ajusta la altura del deck de forma uniforme en los tres puntos de montaje, verificando con un nivel que la distancia del suelo sea igual en ambos lados, generalmente entre 5 y 7,5 cm según el tipo de césped.
Limpia el deck tras cada uso para evitar acumulación de pasto y humedad que puedan corroer las cuchillas. Aplica aceite ligero en los ejes y los puntos de pivote cada 50 horas de trabajo para mantener la rotación suave y reducir desgaste prematuro. Reemplaza las cuchillas si presentan grietas, deformaciones o desgaste superior a 1 cm en el borde de corte.
