Si estás buscando reparar o ajustar la dirección de tu tractor John Deere L111, tener un diagrama claro te ahorrará tiempo y esfuerzo. Este diagrama te muestra cómo están conectados los componentes clave del sistema de dirección y facilita el diagnóstico de cualquier problema.
Conocer la ubicación de cada parte es esencial para un ajuste rápido. El sistema de dirección en el L111 incluye varias piezas críticas, como el volante, las varillas de dirección, los ejes y los conectores. Tener a mano un diagrama detallado te permitirá identificar si hay alguna pieza desgastada o fuera de lugar sin necesidad de desmontar todo el sistema.
Además, con un diagrama correcto puedes realizar ajustes finos en la alineación de la dirección y verificar si hay alguna fuga o fallo en los mecanismos que puedan afectar la maniobrabilidad del tractor. Siguiendo este diagrama paso a paso, conseguirás que el tractor vuelva a estar en óptimas condiciones.
Diagrama de dirección del John Deere L111

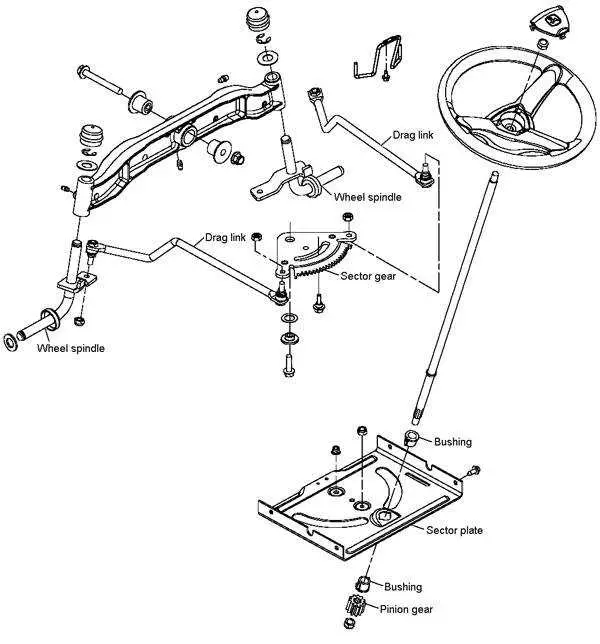

Para resolver problemas relacionados con la dirección del John Deere L111, consulta el diagrama de dirección que detalla los componentes clave y su interconexión. Este diagrama muestra cómo la barra de dirección, los enlaces de la dirección y los ejes de la rueda se conectan, permitiendo un control preciso del tractor.

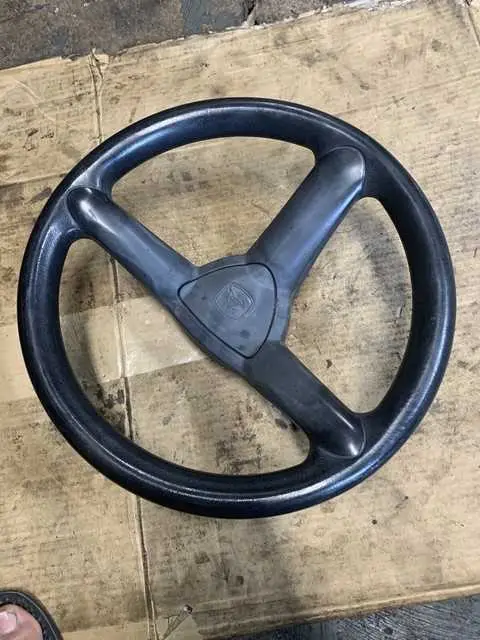

Primero, revisa la ubicación de la barra de dirección en el centro del sistema. Esta barra conecta el volante con el mecanismo de dirección, transmitiendo el movimiento del conductor hacia las ruedas delanteras. Asegúrate de que los puntos de unión entre los enlaces y la barra estén libres de desgaste. Si están dañados, pueden afectar la maniobrabilidad.
El sistema de dirección en el L111 se compone de una caja de dirección ubicada debajo del volante. Esta caja convierte el movimiento rotacional del volante en un movimiento lateral de las ruedas. Si sientes que la dirección está pesada o no responde adecuadamente, verifica el estado de la caja de dirección y el aceite hidráulico, que debe ser reemplazado periódicamente.
Revisa también los enlaces de la dirección, que son responsables de transferir el movimiento hacia las ruedas delanteras. Si observas que alguno de los enlaces está doblado o desgastado, es recomendable reemplazarlo para evitar que la dirección pierda precisión.

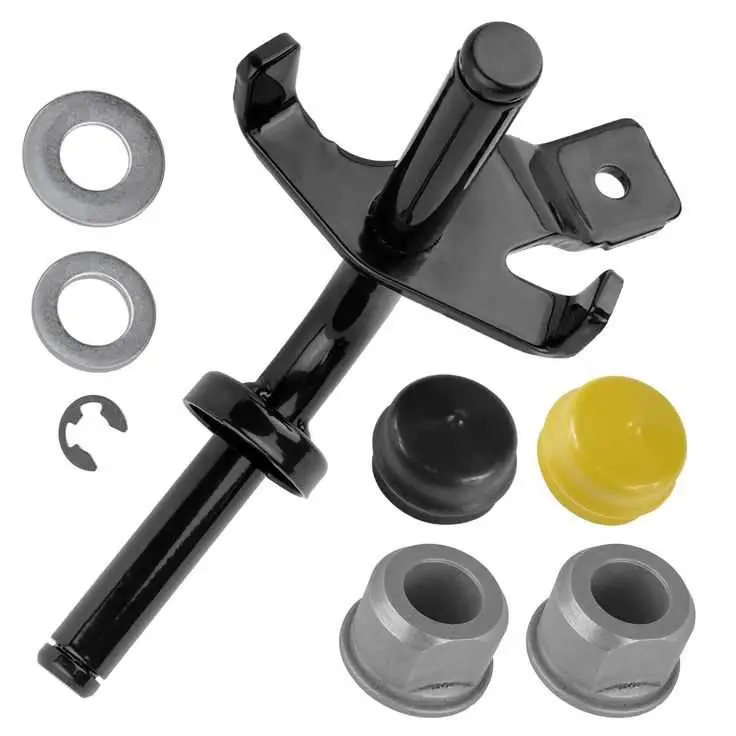

Finalmente, no olvides inspeccionar los bujes y las uniones del sistema de dirección. Estos componentes deben estar firmemente sujetos y sin holguras para garantizar una conducción estable y segura.
Cómo interpretar el diagrama de dirección del John Deere L111
Para comprender el diagrama de dirección del John Deere L111, sigue estos pasos clave para interpretar correctamente los componentes involucrados:
- Identifica el volante y la columna de dirección: El diagrama muestra cómo el volante está conectado a la columna de dirección, uniendo ambos con el sistema de dirección asistida.
- Revisa los componentes principales: Asegúrate de identificar piezas como el mecanismo de dirección, el eje de dirección, los enlaces y las conexiones con las ruedas. Estos elementos son fundamentales para que el sistema funcione correctamente.
- Verifica los ángulos de giro: El diagrama indica el rango de movimiento de la dirección. Comprueba los ángulos que las ruedas pueden girar hacia la izquierda y derecha, asegurando que no haya restricciones.
- Comprueba las conexiones de los cables: Los cables de la dirección asistida están representados en el diagrama. Asegúrate de que estén bien conectados y no presenten signos de desgaste.
- Inspecciona los puntos de lubricación: Algunas partes del sistema requieren lubricación periódica para evitar el desgaste. Revisa estos puntos en el diagrama para asegurarte de que están ubicados correctamente.
- Revisa el sistema de suspensión: El diagrama también puede mostrar cómo la suspensión se conecta con el sistema de dirección. Verifica que las piezas estén alineadas para un funcionamiento óptimo.
Con estas pautas, podrás interpretar correctamente el diagrama de dirección, asegurando que todos los componentes estén en su lugar y funcionando de manera eficiente.
Pasos para reparar el sistema de dirección en el John Deere L111
Verifica primero el nivel del fluido de dirección. Si está bajo, rellénalo con el líquido recomendado por el fabricante. Si el problema persiste, inspecciona las mangueras en busca de posibles fugas.
Examina el sistema de dirección para identificar piezas desgastadas. Los componentes más comunes que causan problemas son los cojinetes, las correas o los enlaces de dirección. Si alguno de estos elementos está dañado, reemplázalo por uno nuevo según las especificaciones del fabricante.
Revisa la bomba de dirección. Si el volante se siente rígido o hace ruidos extraños, la bomba podría estar fallando. En este caso, sustitúyela o limpia el sistema si es necesario.
Asegúrate de que las conexiones del sistema de dirección estén bien apretadas. Las conexiones sueltas pueden generar ruidos y dificultar el control de la dirección.
Revisa el alineado de las ruedas delanteras. Si las ruedas no están correctamente alineadas, el sistema de dirección puede no responder adecuadamente. Usa una herramienta de alineación para corregir el ángulo de las ruedas si es necesario.
Si el volante sigue siendo difícil de girar después de estos pasos, inspecciona la caja de dirección. Puede ser necesario reemplazarla si se detectan daños internos o desgaste excesivo.
Después de realizar todas las reparaciones, prueba el sistema de dirección en un área segura antes de utilizar el tractor en condiciones normales.
Problemas comunes de dirección en el John Deere L111 y sus soluciones
Si experimentas dificultad para girar o la dirección está rígida, es posible que los componentes del sistema de dirección estén dañados o desajustados. Verifica el nivel de fluido de la dirección asistida, ya que un nivel bajo puede dificultar el movimiento. Si el fluido está en niveles normales, revisa si hay fugas en las mangueras o conexiones, lo que puede provocar pérdida de presión.
Otro problema común es la falta de respuesta en los giros. Esto puede deberse a que las conexiones de los enlaces de la dirección estén flojas o desgastadas. Inspecciona las piezas y aprieta o reemplaza los componentes defectuosos. Si el volante se siente duro, la correa de la dirección puede estar demasiado tensa o desgastada. Asegúrate de que esté en buen estado y reemplázala si es necesario.
En casos de ruidos extraños al girar, revisa los rodamientos de la columna de dirección. Los rodamientos dañados o sucios pueden producir ruidos y afectar la maniobrabilidad. Limpia o reemplaza los rodamientos según sea necesario. Si el volante gira de manera irregular o se mueve sin control, revisa el sistema de dirección asistida y asegúrate de que la bomba funcione correctamente.
Si la dirección aún no responde correctamente después de realizar estas comprobaciones, es recomendable llevar el tractor a un servicio autorizado para una revisión más profunda del sistema hidráulico y de los componentes de la dirección.
