Si experimentas problemas con el arranque de tu cortadora John Deere L111, identificar los componentes del sistema de arranque es crucial para una reparación efectiva. Este diagrama te ayudará a ubicar cada parte involucrada y te proporcionará una visión clara de cómo funciona el sistema.
El diagrama incluye las conexiones clave, como la batería, el motor de arranque, el solenoide y los cables de conexión. Asegúrate de revisar el estado de cada componente antes de proceder con cualquier sustitución o ajuste. Una conexión suelta o un cable desgastado puede ser la causa de un mal funcionamiento.
Para una correcta identificación, comienza verificando las conexiones de la batería, que deben estar firmemente ajustadas. A continuación, revisa el solenoide y asegúrate de que esté funcionando correctamente. Si alguna parte presenta signos de daño, es recomendable reemplazarla para evitar futuros problemas de arranque.
Diagrama de arranque John Deere L111
El diagrama de arranque del John Deere L111 es fundamental para comprender cómo funciona el sistema de encendido de este modelo. Asegúrate de revisar cada componente en el diagrama, ya que esto facilitará la identificación de posibles fallas y el proceso de mantenimiento.
El diagrama muestra los componentes clave del sistema de arranque, como el motor de arranque, la batería, el interruptor de encendido y el relé. Cada una de estas piezas desempeña un papel crítico en la puesta en marcha del motor. Verifica las conexiones eléctricas en el diagrama para garantizar que no haya cables sueltos o dañados que puedan interferir con el arranque.
Cuando no se produce el arranque, es importante verificar primero la batería. Un voltaje bajo puede impedir que el motor de arranque funcione correctamente. Después, revisa el interruptor de encendido y el relé, que a menudo son los causantes de problemas. Asegúrate de que el relé se active correctamente cuando se gire la llave de encendido.
En caso de que el motor de arranque no gire, verifica el estado del solenoide, que conecta el motor de arranque con el sistema eléctrico del tractor. Si este componente está defectuoso, puede impedir que el motor reciba la corriente necesaria para arrancar.
Además, revisa los fusibles del sistema. Si alguno de ellos está quemado, sustituirlo podría solucionar el problema. Asegúrate de seguir el diagrama cuidadosamente para verificar todos los puntos de contacto eléctricos y realizar las reparaciones necesarias de manera adecuada.
Identificación de los componentes del sistema de arranque
Para identificar correctamente los componentes del sistema de arranque en el John Deere L111, sigue estos pasos:
- Motor de arranque: Es el componente principal del sistema, ubicado cerca del motor del tractor. Debe ser revisado por cualquier signo de desgaste o daño. Su función es iniciar el motor al recibir corriente de la batería.
- Batería: La batería proporciona la energía necesaria para activar el motor de arranque. Verifica que esté completamente cargada y sin corrosión en los terminales.
- Relé de arranque: Este componente conecta la batería con el motor de arranque. Si hay fallos en el relé, el motor no recibirá la señal de encendido. Es fundamental comprobar su funcionamiento con un multímetro.

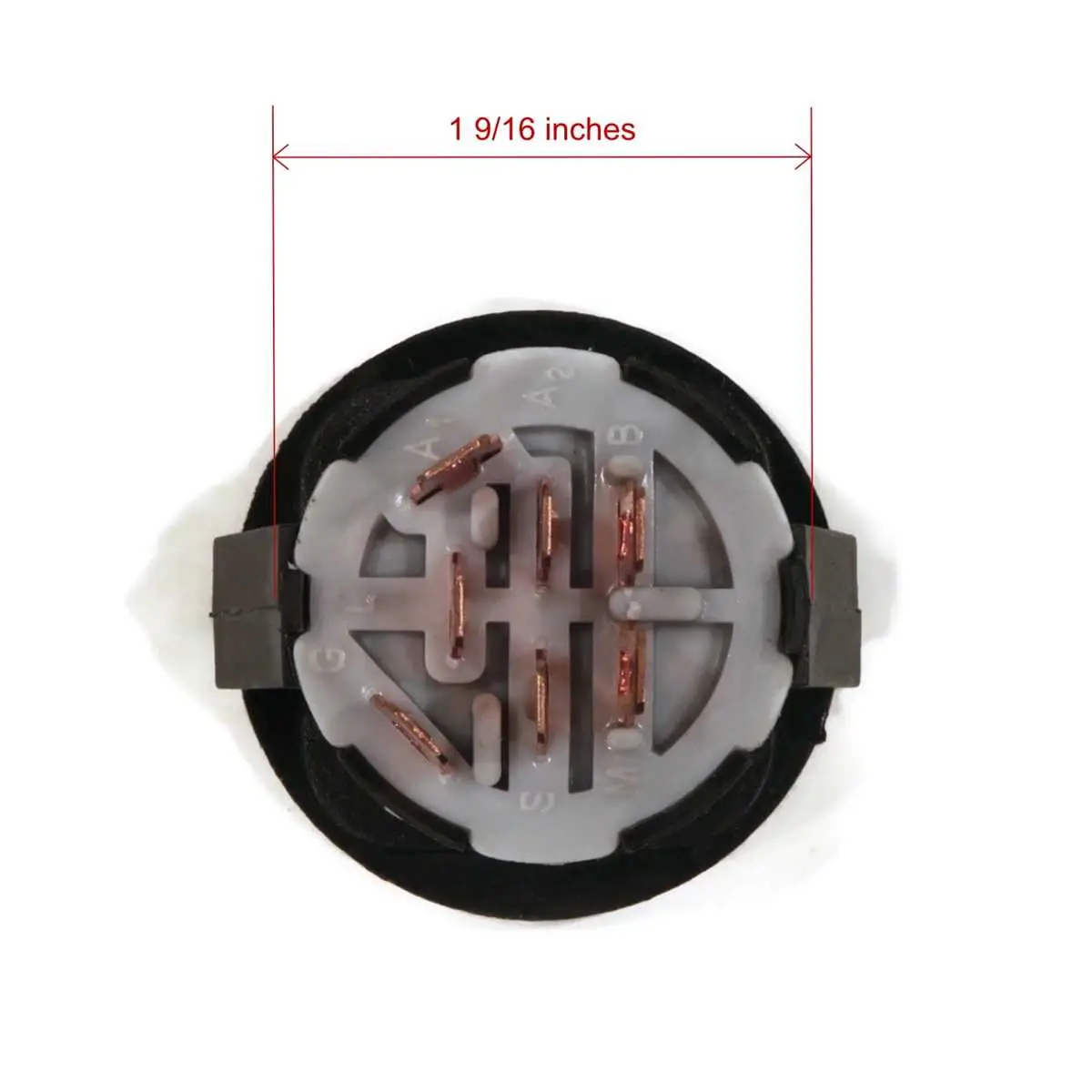

- Interruptor de encendido: Localizado en el panel de control del tractor, permite enviar la señal al sistema de arranque. Si no responde, es posible que esté defectuoso.

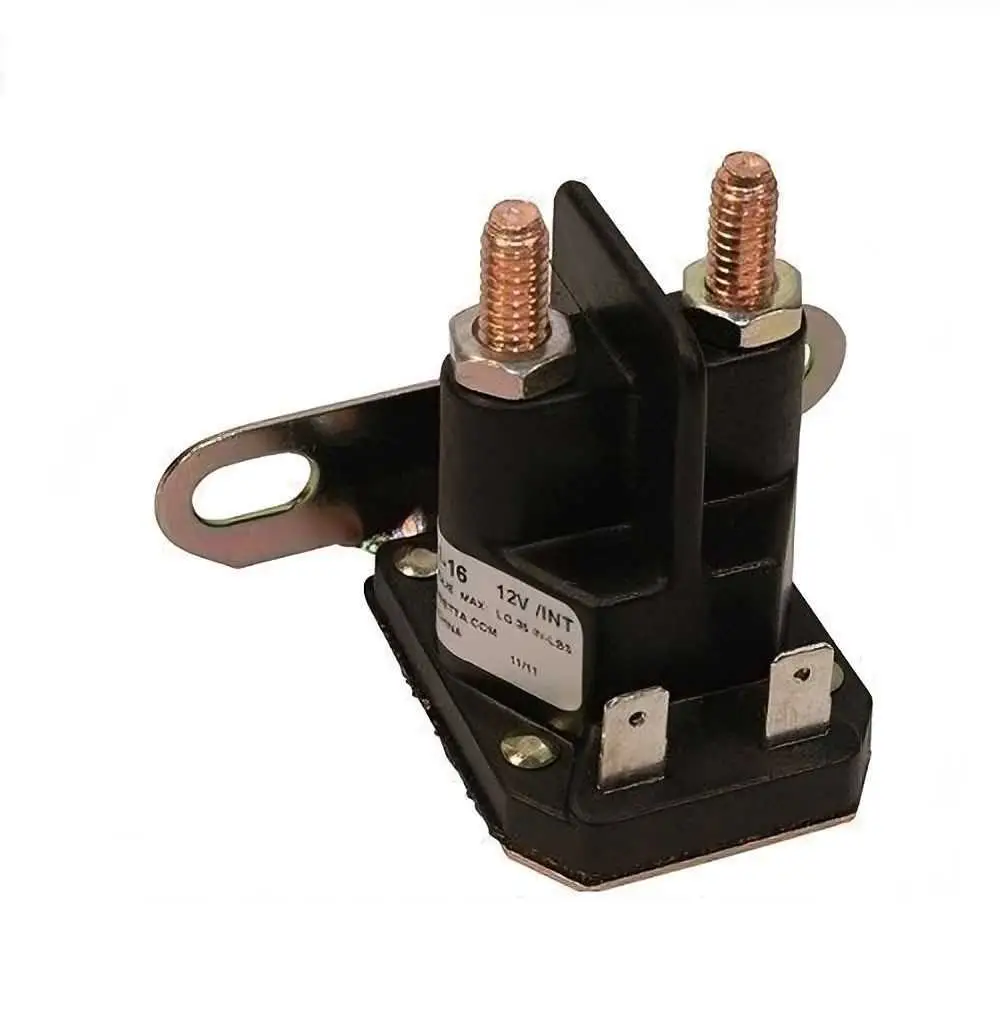

- Solenoide de arranque: Actúa como un interruptor que conecta la batería al motor de arranque cuando se gira la llave de encendido. Un solenoide defectuoso puede impedir que el motor arranque.
- Conexiones eléctricas: Inspecciona todas las conexiones entre los componentes mencionados. Los cables deben estar en buen estado y bien conectados para evitar pérdidas de energía.
Comprobar estos componentes te permitirá diagnosticar posibles problemas en el sistema de arranque y asegurarte de que todo funcione correctamente.
Solución de problemas comunes en el sistema de arranque
Verifica primero la batería. Si el motor no arranca, asegúrate de que la batería esté cargada. Un voltaje bajo puede impedir que el sistema de arranque funcione correctamente. Si la batería está descargada, reemplázala o recárgala antes de continuar con otras verificaciones.
Revisa el interruptor de encendido. Si el interruptor está defectuoso, el sistema no enviará la señal necesaria al motor de arranque. Prueba el interruptor para asegurarte de que está funcionando correctamente. Si está dañado, reemplázalo.
Inspecciona el solenoide. El solenoide es el componente que transmite la señal de encendido al motor de arranque. Si el motor de arranque no responde al girar la llave, el solenoide puede estar fallando. Verifica que esté en buen estado y conéctalo correctamente. Si está defectuoso, sustitúyelo.
Examina el motor de arranque. Si el motor de arranque no gira al intentar encender el vehículo, puede estar obstruido o dañado. Comprueba que no haya objetos bloqueando el motor y que las conexiones eléctricas estén bien ajustadas. Si el motor está defectuoso, es necesario reemplazarlo.
Revisa los cables de conexión. Los cables desgastados o sueltos pueden interrumpir el flujo eléctrico hacia el motor de arranque. Asegúrate de que todos los cables estén correctamente conectados y en buen estado. Si encuentras algún cable dañado, sustitúyelo.
Pasos para reemplazar el motor de arranque en el L111
Desconecta la batería antes de comenzar. Esto evitará cualquier riesgo de descarga eléctrica o cortocircuitos durante el proceso.
Ubica el motor de arranque en el compartimiento del motor. Generalmente, está ubicado cerca del motor principal y conectado al volante. Inspecciona las conexiones de los cables que van al motor de arranque.
Afloja los tornillos que sujetan el motor de arranque usando una llave adecuada. Hazlo con cuidado para evitar dañar las roscas o componentes cercanos.
Desmonta los cables conectados al motor de arranque. Primero, retira el cable de la batería negativa, seguido del cable de arranque. Asegúrate de que no haya cables sueltos antes de continuar.
Extrae el motor de arranque del soporte. Puede ser necesario mover algunos componentes alrededor para liberar el motor, dependiendo del espacio disponible en el modelo L111.
Coloca el nuevo motor de arranque en la misma posición que el anterior. Asegúrate de que todos los agujeros de los tornillos coincidan correctamente antes de apretar.
Reconecta los cables al motor de arranque, primero el cable de arranque y luego el cable negativo de la batería. Verifica que todas las conexiones estén firmemente sujetas.
Ajusta los tornillos que fijan el motor de arranque al motor principal. Asegúrate de que queden bien apretados para evitar que se aflojen con el uso.
Vuelve a conectar la batería y prueba el sistema de arranque. Si el motor de arranque funciona correctamente, el reemplazo estará completo.
