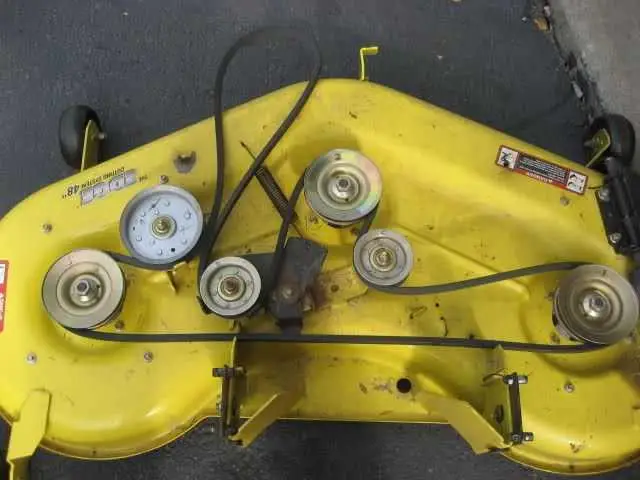

Consulta el diagrama de la correa John Deere L111 para identificar con precisión la ubicación de cada correa y su recorrido correcto. Los diagramas muestran claramente las poleas del motor, la transmisión y las correas de la plataforma de corte, lo que facilita reemplazos y ajustes sin errores.
Verifica el estado de cada correa antes de instalarla. Una correa desgastada o mal alineada puede afectar el rendimiento del cortacésped y causar daños a otros componentes. Utiliza el diagrama para asegurarte de que cada correa siga la trayectoria correcta y mantenga la tensión adecuada.
Si necesitas reemplazar la correa, marca cada punto de conexión y polea según el diagrama. Esto acelera la instalación y previene confusiones con correas similares en la plataforma de corte o transmisión. Mantén a mano herramientas básicas como llaves y destornilladores para ajustes rápidos.
Guarda el diagrama cerca de tu área de trabajo. Te permite realizar mantenimientos futuros sin necesidad de adivinar la disposición de las correas y reduce el riesgo de errores que pueden generar desgastes prematuros o fallos mecánicos.

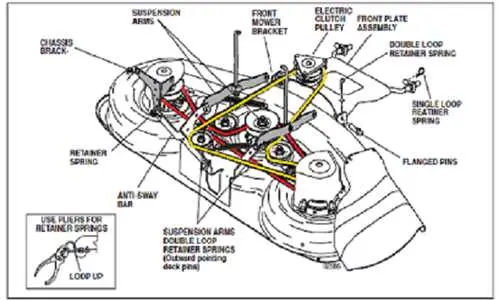

John Deere L111 Belt Diagram
Consulta el diagrama de la correa de tu John Deere L111 para identificar rápidamente la ruta correcta del cinturón y los puntos de tensión. La correa principal conecta el motor con la transmisión y las cuchillas, asegurando un corte uniforme. Verifica que la correa no presente grietas ni desgaste irregular antes de instalarla.
Coloca la correa siguiendo la secuencia indicada en el diagrama: primero alrededor de la polea del motor, luego en las poleas de las cuchillas, y finalmente en la transmisión. Ajusta el tensor para eliminar la holgura sin forzar el material. Una tensión incorrecta provoca deslizamiento o desgaste prematuro.

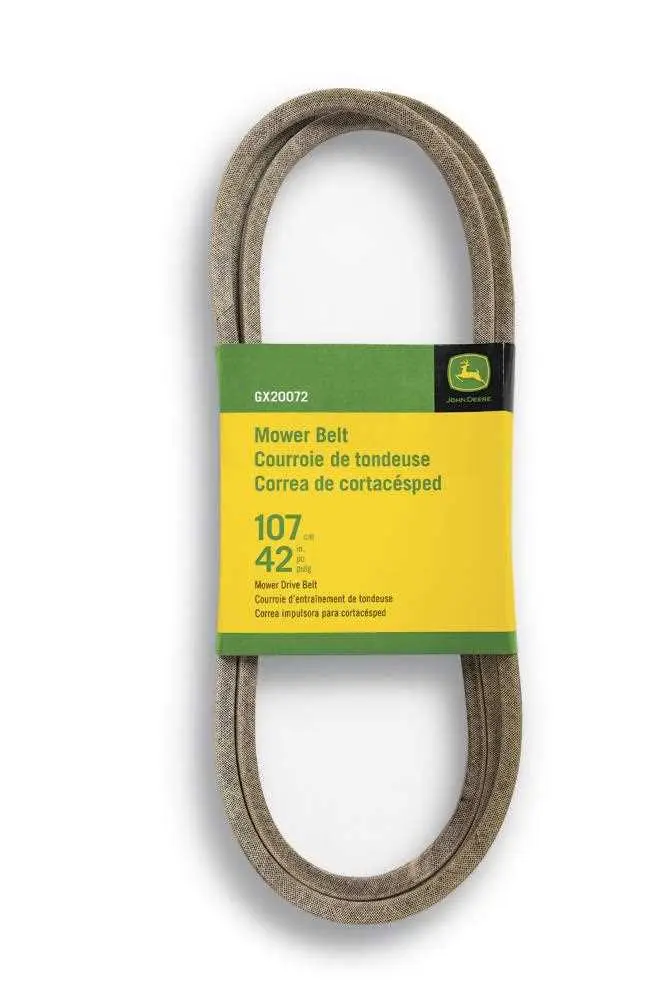

Si sustituyes la correa, utiliza repuestos originales John Deere L111. Asegúrate de que todas las poleas giren libremente antes de encender el motor. Revisa periódicamente la alineación del cinturón durante la temporada de uso intensivo para mantener el rendimiento constante y prevenir daños en el sistema de transmisión.
Guarda el diagrama cerca del área de trabajo como referencia rápida. Esto acelera la instalación y reduce errores comunes, especialmente al reemplazar la correa tras largos periodos sin mantenimiento.
Cómo identificar y reemplazar la correa de transmisión principal del John Deere L111
Verifica visualmente la correa de transmisión principal antes de cualquier operación. Busca grietas, desgaste irregular o signos de deshilachado. Una correa dañada puede generar ruidos fuertes o pérdida de tracción.
Para retirarla, sigue estos pasos:
- Apaga el motor y desconecta la bujía para evitar arranques accidentales.
- Levanta el asiento y retira la cubierta del área de transmisión para acceder a la correa.
- Afloja el tensor de la correa, que normalmente se encuentra en la parte delantera del eje de transmisión.
- Desliza la correa vieja fuera de las poleas, comenzando por la polea motriz y luego las poleas del eje y las del motor.
Para instalar la correa nueva:
- Coloca la correa en la polea del motor, asegurándote de que los dientes coincidan con los surcos.
- Enruta la correa por las poleas del eje y de tensión siguiendo el diagrama específico del L111.
- Ajusta el tensor hasta que la correa tenga una tensión firme pero sin forzarla.
- Gira las poleas a mano para comprobar que la correa se mueve suavemente y no se sale de los surcos.
- Vuelve a colocar la cubierta de la transmisión y conecta la bujía.
Comprueba el funcionamiento encendiendo el motor y moviendo el tractor a baja velocidad. Una correa correctamente instalada mantiene la transmisión estable y evita deslizamientos o ruidos excesivos.
Guarda siempre el diagrama de la correa a mano. Seguir el recorrido exacto de las poleas previene errores de instalación y prolonga la vida útil de la correa y del sistema de transmisión.
Ubicación exacta de la correa de la cuchilla y su ruta en el John Deere L111
Coloca la correa de la cuchilla sobre la polea del motor principal y asegúrate de que encaje correctamente en la ranura. La correa debe pasar primero por la polea del embrague eléctrico y luego rodear la polea de tensión ubicada frente al eje de la cuchilla. Mantén la correa centrada en todas las poleas para evitar deslizamientos.
Dirige la correa hacia la polea del eje de la cuchilla inferior, asegurándote de que siga la trayectoria en “V” marcada en el diagrama de fábrica. Comprueba que la correa no roce los bordes del soporte del eje, ya que cualquier fricción puede desgastarla rápidamente.
Utiliza la polea de ajuste para aplicar la tensión correcta: la correa debe moverse ligeramente al presionarla con el dedo, pero no debe colgar. Revisa que todas las poleas giren libremente y que no haya obstrucciones antes de arrancar el motor.
Si sustituyes la correa, sigue la misma ruta y confirma que las marcas de alineación coincidan. Una instalación correcta garantiza que la cuchilla gire uniformemente y prolonga la vida útil de la correa y de los componentes relacionados.
Pasos para ajustar la tensión de la correa sin dañar componentes del John Deere L111
Afloja primero el tornillo de ajuste del tensor de la correa con una llave de 13 mm para liberar la presión sobre la correa. Evita girar bruscamente el tensor para no deformar el soporte ni desgastar el rodillo.
Coloca la correa en su posición correcta siguiendo el diagrama del L111. Asegúrate de que todos los bordes de la correa estén centrados en las poleas y no sobresalgan del canal, lo que podría causar fricción prematura.
Gira el rodillo tensor lentamente hasta que la correa tenga una flexión de aproximadamente 12–15 mm al presionar con el dedo en el tramo más largo entre la polea del motor y la de la transmisión. Esta medida mantiene un equilibrio entre tensión suficiente y seguridad para los componentes.
Aprieta el tornillo del tensor de manera firme pero sin excederte. Comprueba que el tensor no se mueva y que la correa siga centrada en todas las poleas durante un giro manual del eje del motor.
Prueba el funcionamiento del cortacésped encendiendo el motor por unos segundos y observando el comportamiento de la correa. Si percibes vibraciones o desalineación, reajusta el tensor con pequeños giros hasta que la correa se mantenga estable y silenciosa.
Evita lubricantes en las poleas y la correa, ya que esto reduce la fricción necesaria y puede provocar deslizamientos o desgaste acelerado. Mantén la correa limpia de residuos y revisa periódicamente la tensión para prolongar la vida útil del sistema.
