Para solucionar problemas con el sistema de encendido en un John Deere L110, es crucial comprender el diagrama de cableado. Este esquema facilita la identificación de conexiones y componentes clave, asegurando un arranque adecuado del motor. Aquí te mostramos los pasos clave y cómo interpretarlos.
El diagrama de encendido de este modelo incluye elementos como el interruptor de encendido, el solenoide del arranque y los cables que conectan cada parte del sistema. Asegúrate de que todos los cables estén conectados correctamente a sus terminales. Si algún cable está desgastado o mal conectado, el sistema no funcionará como debe.
Una de las principales consideraciones es verificar la dirección de flujo de corriente a través del solenoide y el interruptor de encendido. Asegúrate de que el interruptor esté en la posición adecuada para permitir la corriente desde la batería hasta el motor de arranque. Si experimentas dificultades para arrancar el motor, revisa cada parte del sistema y asegúrate de que las conexiones sean firmes y estén libres de corrosión.
En resumen, un análisis detallado del diagrama de cableado es la clave para resolver problemas de encendido en el John Deere L110. Este diagrama proporciona la información necesaria para hacer ajustes precisos y garantizar un funcionamiento óptimo del sistema de encendido. Con un poco de paciencia y atención a los detalles, resolverás cualquier inconveniente rápidamente.

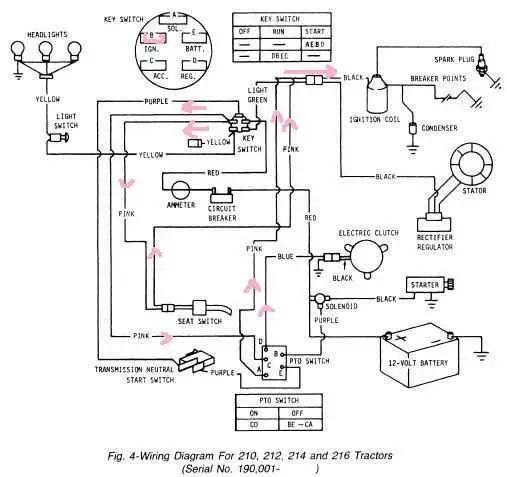

Diagrama de cableado de encendido de John Deere L110
Para reparar o modificar el sistema de encendido del John Deere L110, sigue este diagrama de cableado detallado que incluye conexiones clave para su correcto funcionamiento. Asegúrate de verificar el voltaje en cada terminal antes de proceder.

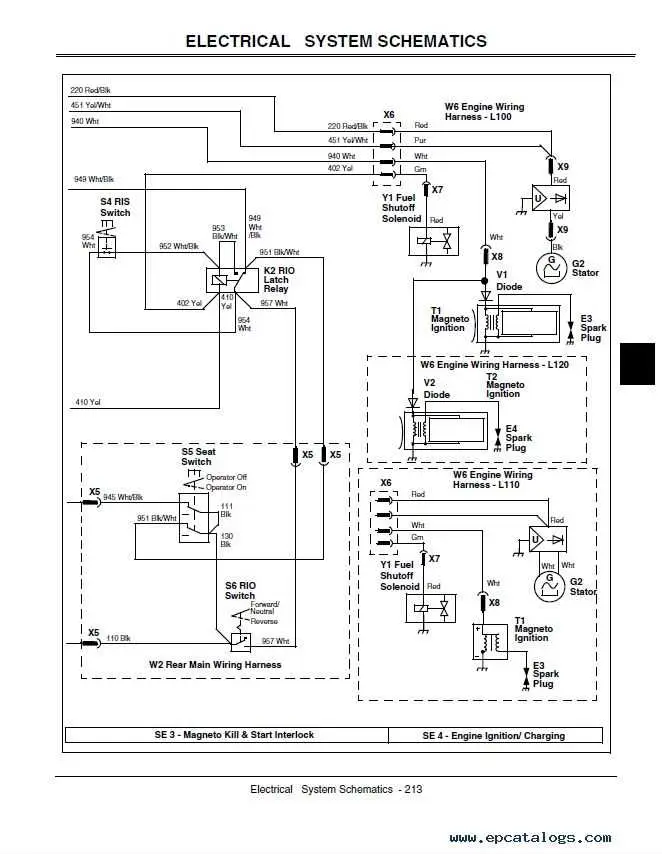

El encendido del L110 se activa a través de una serie de cables conectados al interruptor de encendido, al solenoide de arranque y a la bobina de encendido. El cable rojo generalmente conecta la batería al interruptor de encendido. Desde allí, el cable que va hacia el solenoide debe estar correctamente conectado para permitir que la corriente fluya hacia el motor de arranque.
El sistema de encendido se completa con el cable de la bobina que distribuye la corriente a las bujías. Es fundamental que los cables de la bobina estén libres de daños o corrosión, ya que esto puede impedir el arranque o la combustión correcta del motor. Asegúrate también de que las conexiones a tierra estén firmes, ya que son esenciales para el buen funcionamiento del sistema eléctrico.
Si notas que el motor no arranca, revisa las conexiones del interruptor de encendido y asegúrate de que el cable de la batería esté correctamente conectado al solenoide. Verifica también el estado del fusible del sistema, ya que un fusible quemado puede interrumpir el flujo de electricidad y evitar el encendido.
Si necesitas reemplazar alguna parte del sistema, asegúrate de usar componentes originales de John Deere para evitar problemas de compatibilidad o funcionamiento. El manual del propietario proporciona información adicional sobre el sistema de encendido y el cableado que puede ser útil durante la reparación.
Identificación de los componentes del sistema de encendido
Para entender el sistema de encendido del John Deere L110, es necesario identificar correctamente sus componentes clave. El encendido se inicia con la batería, que proporciona la energía necesaria para arrancar el motor. El interruptor de encendido controla el flujo de electricidad desde la batería hacia otros componentes del sistema.
El relé de arranque recibe la señal del interruptor de encendido y cierra el circuito para activar el motor de arranque. Este motor, a su vez, pone en marcha el motor principal. El solenoide también forma parte del sistema de encendido, ya que permite la conexión entre la batería y el motor de arranque.
Otro componente fundamental es la bobina de encendido, que convierte el voltaje bajo de la batería en un voltaje mucho mayor necesario para generar la chispa en las bujías. Las bujías son las encargadas de encender la mezcla de combustible y aire en el motor.
El CDI (Encendido por descarga capacitiva) regula la corriente y garantiza que las bujías reciban la chispa en el momento adecuado. Los cables de encendido conectan la bobina con las bujías, transmitiendo la corriente necesaria para la ignición del motor.
Una vez que se identifiquen estos componentes, es posible realizar diagnósticos o reparaciones efectivas, asegurando que el sistema de encendido funcione sin interrupciones.

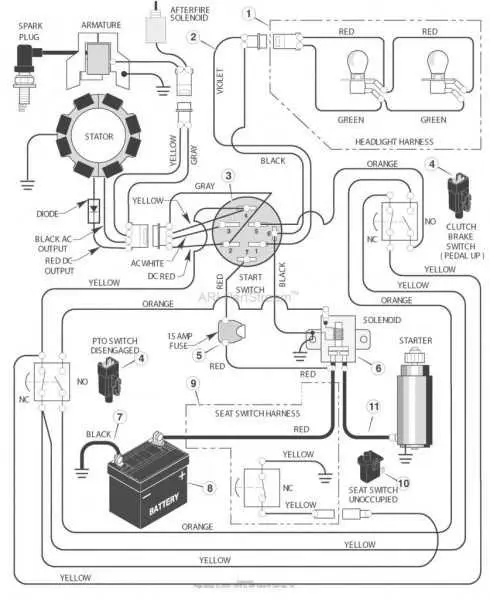

Conexión de cables y su distribución según el manual
Consulta el diagrama de cableado en el manual para asegurarte de que cada cable esté conectado correctamente. Asegúrate de que el cable rojo del interruptor de encendido esté conectado al terminal positivo de la batería. El cable negro debe ir al terminal negativo de la batería, mientras que el cable verde se conecta a tierra para evitar posibles cortocircuitos.
Verifica que el cable de la bobina de encendido esté bien conectado al interruptor de encendido. Este debe recibir energía para activar el sistema de encendido cuando el motor lo requiera. El cable azul, que va desde el interruptor de encendido hasta el solenoide, debe estar asegurado de manera firme, ya que controla el arranque del motor.
Revisa que los cables de la llave de encendido estén en su lugar, respetando la distribución indicada en el diagrama. La conexión correcta asegura que el motor arranque correctamente y se apague cuando sea necesario. Además, no olvides comprobar los terminales y asegurarte de que no haya cables sueltos o dañados que puedan afectar el funcionamiento.
Solución de problemas comunes en el sistema de encendido del L110
Revisa primero si la batería está cargada y conectada correctamente. Si el motor no arranca, prueba verificar los terminales de la batería. Si están sucios o flojos, límpialos y ajústalos bien. Un mal contacto puede evitar el arranque del motor.
Si el motor gira pero no arranca, inspecciona el interruptor de encendido. Asegúrate de que el interruptor esté funcionando correctamente. Si hay fallas en el interruptor, sustituirlo puede ser necesario. Un interruptor dañado corta el flujo eléctrico necesario para el encendido.
Chequea el fusible del sistema de encendido. Si el fusible está fundido, cámbialo por uno nuevo de la misma capacidad. Un fusible quemado interrumpe el flujo de corriente hacia el sistema de encendido, lo que impide el arranque del motor.
Verifica los cables de encendido, en particular el cable que conecta la bobina al interruptor de encendido. Si el cable está desgastado o cortado, reemplázalo. Un cable dañado puede causar falta de energía en el sistema de encendido.
Si el L110 aún no arranca, revisa la bobina de encendido. Una bobina defectuosa puede causar que el motor no reciba suficiente chispa. Si la bobina está dañada, sustitúyela para restaurar el funcionamiento del sistema de encendido.
Revisa el sensor de posición del motor. Si este sensor está dañado, el motor puede no recibir las señales adecuadas para arrancar. En tal caso, reemplaza el sensor para evitar fallos en el encendido.
- Batería: Verifica carga y conexiones.
- Interruptor de encendido: Reemplaza si está defectuoso.
- Fusible: Sustituye si está fundido.
- Cables de encendido: Reemplaza si están dañados.
- Bobina de encendido: Cambia si no emite chispa.
- Sensor de posición del motor: Cambia si está defectuoso.
