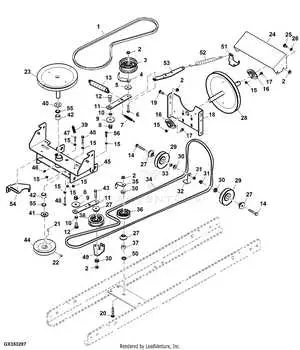

Consulta el diagrama del deck del John Deere L110 antes de cualquier ajuste o mantenimiento para identificar la posición exacta de correas, poleas y cuchillas. Ubicar correctamente cada componente garantiza un corte uniforme y previene desgastes prematuros.
Verifica el estado de las correas antes de reinstalar la plataforma. Revisa tensiones, grietas y desgaste en los bordes, y reemplaza cualquier correa dañada siguiendo el recorrido indicado en el diagrama. Esto mejora la transmisión de potencia y la durabilidad de la plataforma.
El diagrama también muestra la orientación y el ensamblaje de las cuchillas. Asegúrate de instalar cada cuchilla con el borde de corte hacia adelante y de ajustar los pernos con el par recomendado para evitar vibraciones o desbalanceos durante el funcionamiento.
Para trabajos de limpieza o reemplazo de piezas internas, el diagrama permite identificar componentes como tensores, poleas idler y soportes. Siguiendo esta guía visual, puedes desmontar y volver a montar la plataforma sin confusión y con precisión, reduciendo el riesgo de daños en el sistema de corte.
Diagrama del deck del John Deere L110 y guía de mantenimiento práctico
Ubica siempre la posición de las correas y poleas siguiendo el diagrama oficial del John Deere L110 antes de cualquier intervención. Esto asegura un funcionamiento correcto y previene daños en el sistema de corte.
Para inspeccionar el deck:
- Levanta el deck utilizando el soporte de seguridad y asegúrate de que el tractor esté apagado.
- Revisa las cuchillas: busca desgaste irregular, bordes desafilados o grietas.
- Comprueba las correas de transmisión: deben estar tensas pero no demasiado rígidas.
- Verifica los rodamientos de las poleas: giran suavemente y sin ruido excesivo.
El mantenimiento regular incluye lubricación y limpieza:
- Elimina restos de hierba y suciedad del deck después de cada uso.
- Aplica lubricante en los puntos indicados por el manual para prevenir corrosión.
- Afila las cuchillas cada 25-30 horas de uso o cuando notes un corte irregular.
Al reemplazar piezas:
- Utiliza repuestos originales John Deere para asegurar compatibilidad con el deck.
- Sigue el orden de montaje del diagrama para evitar tensiones incorrectas en las correas.
- Después de montar, gira las cuchillas manualmente para confirmar que no hay fricción excesiva.
Mantener un registro de mantenimiento ayuda a programar revisiones periódicas y evita problemas inesperados. Revisa siempre visualmente el deck antes de cada temporada para detectar cualquier daño temprano.
Identificación de piezas y componentes del deck del John Deere L110
Localiza primero las cuchillas del deck, que se fijan mediante tornillos a los ejes centrales. Estas cuchillas deben inspeccionarse regularmente por desgaste y balance. Los ejes se conectan a los rodamientos situados dentro de las cubiertas metálicas del deck; asegúrate de que giren libremente sin holgura excesiva.
Identifica los soportes de altura del deck, ubicados en ambos lados, que permiten ajustar la altura de corte. Verifica que los pernos de ajuste estén firmes y sin corrosión. Entre estos soportes, se encuentran las palancas de transmisión que conectan el motor con las cuchillas mediante correas.
Revisa las correas de transmisión, que rodean las poleas principales y secundarias. Observa la tensión correcta y la ausencia de grietas o deshilachado. Las poleas de giro libre y las poleas tensores guían la correa y mantienen el movimiento uniforme; deben estar lubricadas y libres de residuos.
El deck también incluye la carcasa protectora que cubre las cuchillas y protege contra proyecciones de césped y escombros. Comprueba que los bordes no estén doblados y que los tornillos de fijación estén ajustados. Los desagües o canales de expulsión del césped requieren limpieza periódica para evitar obstrucciones.
Finalmente, identifica los componentes de conexión con el tractor, incluyendo los brazos de elevación y los pasadores de enganche. Cada punto de unión debe moverse sin fricción y presentar engrase adecuado para prolongar la vida útil del deck y asegurar un corte uniforme.
Instrucciones paso a paso para desmontar y ensamblar el deck
Levanta el tractor y asegura el deck en una superficie plana. Retira primero la batería y desconecta el corte de energía para evitar accidentes.
Desmonta las cuchillas utilizando una llave de impacto o manual, girando en sentido contrario a las agujas del reloj. Guarda los tornillos y arandelas en un recipiente etiquetado para no perderlos.
Quita las correas de transmisión soltando el tensor y desenganchando con cuidado de las poleas. Inspecciona cada correa y polea para detectar desgaste o daños antes del ensamblaje.
Extrae los soportes del deck aflojando los pernos que los sujetan al chasis. Retira las ruedas del deck si es necesario, asegurando que las arandelas y tuercas queden organizadas.
Separa las placas de refuerzo y componentes internos, manteniendo cada pieza agrupada según su ubicación original. Esto facilita el reensamblaje y previene errores de instalación.
Para ensamblar, coloca primero la estructura principal del deck sobre el chasis y fija los soportes con sus pernos correspondientes. Ajusta las ruedas y comprueba que giren libremente.
Instala nuevamente las placas internas y refuerzos, asegurándote de alinear correctamente los orificios de tornillo. Coloca las correas en sus poleas correspondientes y ajusta el tensor según las especificaciones del fabricante.
Vuelve a montar las cuchillas, girando en el sentido de las agujas del reloj hasta que queden firmes, sin exceder el torque recomendado. Reconecta la batería y prueba el funcionamiento del deck a baja velocidad antes de la operación normal.
Verificación de correas y ajuste del deck para funcionamiento seguro
Revise la tensión de todas las correas del deck antes de cada uso. Una correa demasiado floja puede resbalar y afectar el corte, mientras que una correa demasiado tensa puede desgastar rodamientos y ejes. Use un medidor de tensión o presione con el dedo aplicando 10–15 mm de deflexión en el centro de la correa para comprobar la tensión correcta.
Inspeccione las correas en busca de grietas, deshilachado o desgaste irregular. Reemplace inmediatamente cualquier correa con daños visibles. Asegúrese de que todas las poleas giren libremente y que los ejes no presenten juego excesivo.
Para ajustar el deck, primero coloque el tractor en superficie nivelada y asegure que la palanca de altura esté en posición media. Afloje los tornillos de ajuste de la correa según el diagrama del L110 y ajuste hasta lograr la tensión adecuada. Vuelva a apretar los tornillos manteniendo la alineación de las poleas.
Verifique la nivelación lateral y longitudinal del deck. Use un medidor o regla para confirmar que la distancia entre las cuchillas y el suelo sea uniforme a ambos lados y en la parte frontal y trasera. Ajuste las cadenas o brazos del deck según sea necesario para mantener un corte parejo.
Finalmente, gire manualmente las cuchillas para asegurarse de que se muevan sin interferencias. Una correa correctamente tensada y un deck bien nivelado garantizan un corte seguro y uniforme, reduciendo la posibilidad de daños en el equipo.
