Si necesitas realizar reparaciones o mantenimiento en el sistema eléctrico de tu cortacésped John Deere L110, contar con un diagrama de cableado preciso es fundamental. Este diagrama te permitirá identificar los componentes clave y seguir el flujo de corriente de manera correcta. A continuación, te proporcionamos una guía práctica que te ayudará a entender cada parte del sistema eléctrico de este modelo.
Es importante prestar atención a la ubicación de los fusibles y relés, ya que son puntos clave en la protección del sistema eléctrico. Asegúrate de revisar cada conexión para evitar posibles cortocircuitos o fallos de conexión que puedan afectar el rendimiento del cortacésped. Un análisis detallado del diagrama te permitirá identificar áreas críticas que requieren atención especial.
Al trabajar con el diagrama, identifica primero las conexiones de la batería, ya que cualquier problema en este componente puede afectar a todo el sistema. Luego, sigue el recorrido de los cables hacia los interruptores y el motor para garantizar que cada pieza esté correctamente conectada. Mantén un enfoque sistemático para asegurarte de que todos los componentes estén en perfecto estado de funcionamiento.

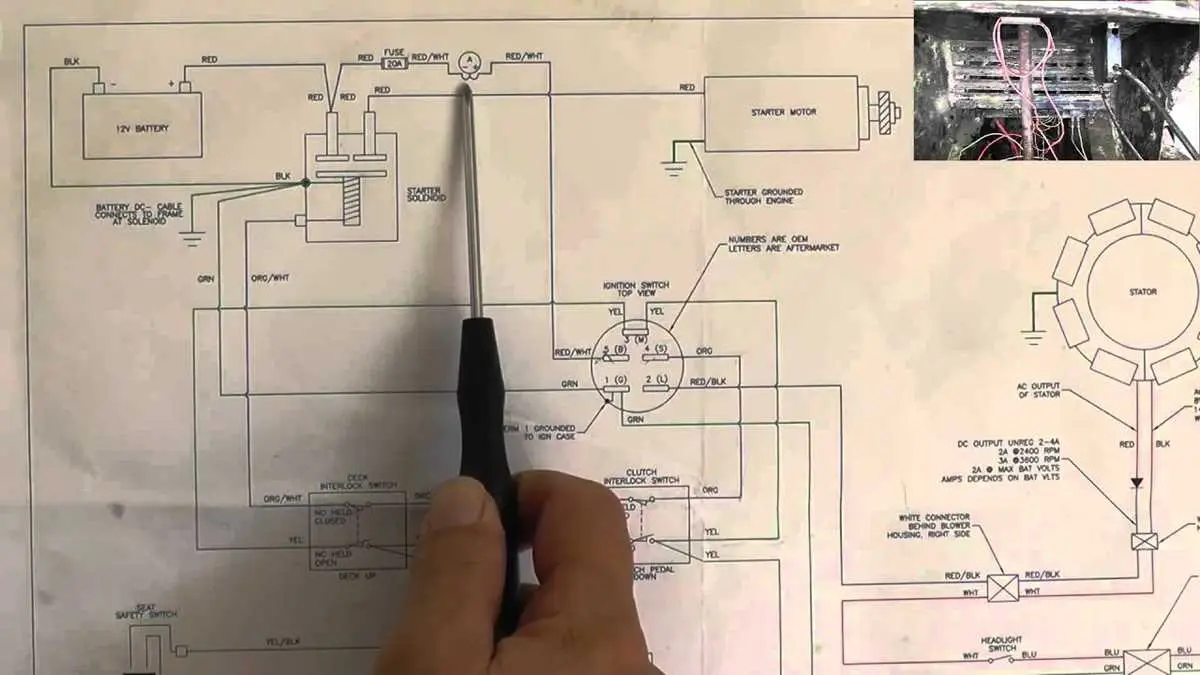

Diagrama de cableado automático John Deere L110
El diagrama de cableado automático para el John Deere L110 es fundamental para entender cómo funcionan los sistemas eléctricos del tractor. Este diagrama incluye todos los componentes clave, como el motor, el sistema de encendido, las luces y los interruptores. Al seguir el esquema, puedes identificar rápidamente posibles fallos y reparaciones necesarias en el sistema eléctrico.
Para comenzar, asegúrate de tener a mano el diagrama y las herramientas necesarias, como un multímetro. Primero, verifica las conexiones de la batería, que son cruciales para el funcionamiento general del sistema. El cableado de la batería debe estar bien conectado a la parte positiva y negativa del sistema. Cualquier desconexión o mal contacto podría generar fallos de encendido.
En el diagrama, encontrarás también los fusibles, que protegen circuitos específicos contra sobrecargas. Verifica que los fusibles estén intactos y en buen estado. Si un fusible se funde, reemplázalo por uno de la misma capacidad para evitar problemas adicionales.
El diagrama también indica cómo se conectan los sensores y el interruptor de encendido. Asegúrate de que todos los cables de estos componentes estén correctamente aislados y libres de corrosión. Si encuentras cables pelados o dañados, es importante repararlos o reemplazarlos para evitar cortocircuitos o pérdidas de energía.
Finalmente, el sistema de luces y otros accesorios eléctricos también deben seguir el diagrama para garantizar que cada conexión esté en su lugar. Verifica que los interruptores de las luces estén operando correctamente y que no haya cables flojos o desconectados.
Ubicación de los componentes principales en el diagrama de cableado
En el diagrama de cableado del John Deere L110, los componentes clave se encuentran claramente marcados para facilitar el proceso de reparación y mantenimiento. La batería se localiza cerca del motor, conectada a través de un cable grueso rojo, mientras que el interruptor de encendido se sitúa en la parte frontal del tractor, cercano al panel de control.
El alternador se encuentra en la parte trasera del motor, conectado a la batería mediante un cable que permite la recarga del sistema. El relé de arranque se ubica cerca del motor de arranque, vinculado con el interruptor de encendido para asegurar un encendido adecuado del vehículo.
El motor de arranque está ubicado en la parte inferior del motor, cercano al cigüeñal, conectado directamente al relé de arranque. Asegúrate de verificar que las conexiones de este componente no estén flojas para evitar fallos de arranque.
El cableado del sistema de luces, que incluye tanto las luces delanteras como traseras, se distribuye a lo largo del tractor, con conexiones a los interruptores de luz ubicados en el panel de control. Estos cables se deben revisar periódicamente para garantizar un correcto funcionamiento del sistema eléctrico del tractor.
La conexión entre el regulador de voltaje y el alternador debe mantenerse intacta para garantizar que el sistema eléctrico funcione sin problemas. La ubicación precisa de estos componentes facilita su mantenimiento y reemplazo cuando sea necesario.
Cómo solucionar problemas comunes en el sistema eléctrico del L110
Para solucionar problemas eléctricos en el L110, verifica primero la batería. Si el motor no arranca, asegúrate de que esté cargada. Revisa los terminales y los cables en busca de corrosión o conexiones flojas. Si la batería está en buen estado, prueba el interruptor de encendido y el relé. Si el relé no hace clic al girar la llave, puede estar defectuoso.
Si el motor arranca pero se apaga rápidamente, revisa el sistema de encendido. Verifica las conexiones del interruptor de la llave, el conector de la bobina y el cableado hacia la bujía. Si la bobina no funciona correctamente, reemplázala. Asegúrate también de que el conector de la bujía esté bien conectado y en buen estado.
Para problemas con el arranque automático, verifica los interruptores de seguridad del asiento y el freno. Si alguno de estos interruptores está defectuoso, el motor no se arrancará. Inspecciona también los fusibles, especialmente el fusible de arranque. Un fusible quemado puede interrumpir el flujo eléctrico al motor de arranque.
Si las luces no funcionan, revisa el sistema de cableado. Verifica si hay cables sueltos o dañados entre el interruptor de luces y las bombillas. También comprueba los fusibles de las luces y reemplázalos si es necesario.
En caso de que el sistema eléctrico esté sobrecargado, revisa todos los componentes conectados a la batería. Desconecta los dispositivos adicionales y prueba el sistema sin ellos para descartar un posible cortocircuito o sobrecarga.
Ajuste y mantenimiento del cableado en el modelo John Deere L110
Revisa regularmente el cableado del John Deere L110 para prevenir fallos eléctricos. Inspecciona todas las conexiones en busca de signos de desgaste o corrosión. Asegúrate de que los cables estén firmemente conectados y sin daños visibles.
Para ajustar el cableado, comienza por verificar el estado de las conexiones en la batería y los interruptores. Usa un multímetro para comprobar que no haya interrupciones en el flujo de electricidad. Si encuentras un cable flojo o desconectado, asegúrate de apretarlo o reconectarlo de manera segura.
Es recomendable revisar el sistema de tierra del vehículo. Si hay una mala conexión a tierra, puede afectar el rendimiento general del sistema eléctrico. Limpia los puntos de contacto y asegúrate de que estén libres de óxido o suciedad.
- Inspeccionar la batería regularmente y asegurarse de que los cables estén bien conectados.
- Verificar que los cables no presenten grietas ni desgaste visible.
- Comprobar que el sistema de tierra esté limpio y bien conectado.
Si experimentas problemas con el sistema eléctrico, asegúrate de que el fusible principal no esté quemado. Si es necesario, reemplázalo por uno nuevo. Reemplazar los fusibles de manera oportuna puede evitar daños mayores al sistema.
Al realizar el mantenimiento del cableado, es clave usar herramientas adecuadas para evitar daños adicionales. No utilices cables de baja calidad, ya que podrían provocar sobrecalentamiento o fallos eléctricos.
- Usa fusibles de repuesto adecuados para el modelo L110.
- Asegúrate de utilizar cables de alta calidad y adecuados para el modelo.
Finalmente, mantén el área del motor limpia y libre de escombros que puedan interferir con los cables. El exceso de suciedad o humedad puede dañar los componentes eléctricos a largo plazo.
