Consulta directamente el diagrama de la correa de la plataforma de 42 pulgadas para identificar la posición exacta de cada polea y guía. Esto facilita el reemplazo o ajuste de la correa sin riesgo de instalarla incorrectamente.
Verifica el recorrido de la correa antes de retirarla. El John Deere L110 utiliza un sistema de poleas con tensión específica que asegura un corte uniforme. Seguir el diagrama permite mantener la tensión adecuada y prolongar la vida útil de la correa.
Reemplaza solo las correas recomendadas por John Deere. Usar repuestos alternativos puede generar desgaste prematuro de la plataforma y afectar el rendimiento de corte. El diagrama indica claramente las posiciones de las correas originales, facilitando una instalación precisa.
Si observas deslizamientos o ruidos extraños durante el funcionamiento, revisa el diagrama para confirmar la correcta orientación de la correa. Esto evita daños en las poleas y mantiene la plataforma operando de manera uniforme y estable.

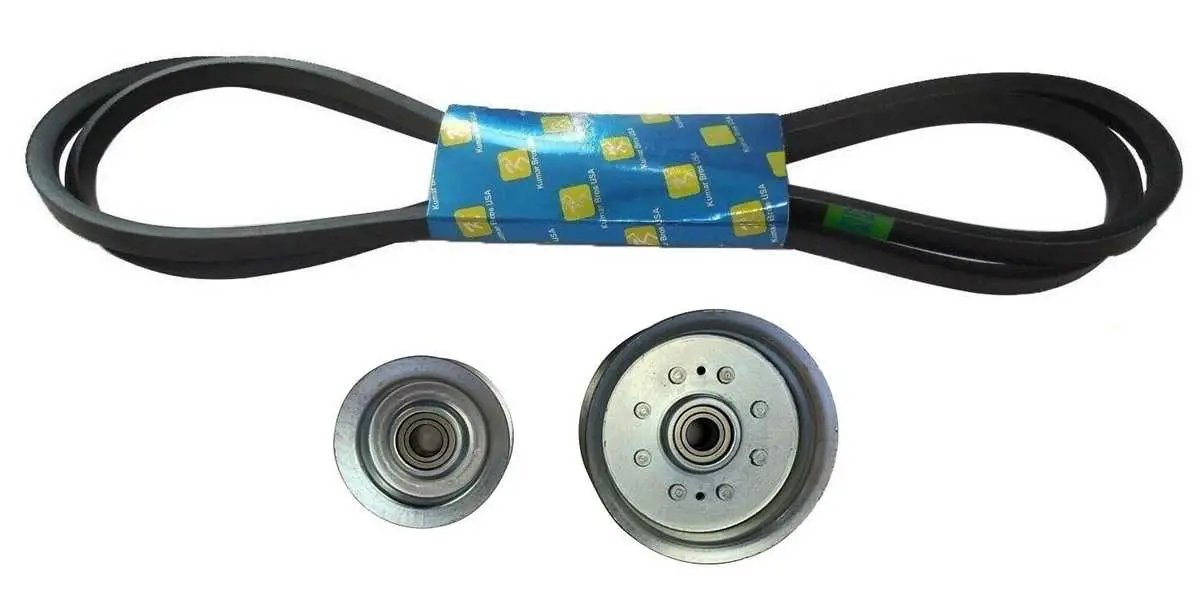

John Deere L110 42 Deck Belt Diagram
Reemplaza la correa de la plataforma de corte siguiendo el diagrama específico para el modelo L110 con cubierta de 42 pulgadas. Coloca la correa alrededor de la polea del motor y de las poleas de la plataforma asegurando la tensión correcta en cada tramo. Evita que la correa se tuerza durante la instalación para prevenir desgaste prematuro.
Conecta la correa a la polea tensora, asegurando que el resorte mantenga la presión adecuada. Verifica que todas las poleas giren libremente sin obstrucciones antes de encender el cortacésped. Ajusta la tensión según las indicaciones del manual, evitando que la correa quede demasiado floja o excesivamente apretada.
Utiliza diagramas de referencia con códigos de poleas para identificar correctamente la ruta de la correa. Marca la dirección de la instalación y comprueba que la correa coincida con los grooveds de las poleas. Esto garantiza un corte uniforme y prolonga la vida útil del sistema de transmisión de la plataforma de corte.
Inspecciona regularmente la correa por signos de desgaste, grietas o deshilachado. Sustituye la correa si se observa daño para mantener el rendimiento del L110 y evitar daños adicionales en el motor o las poleas.
Ubicación exacta de la correa de la plataforma de corte
Coloca la correa de la plataforma de corte del John Deere L110 de 42 pulgadas alrededor del eje del motor de la plataforma y del rodillo tensores principales siguiendo el diagrama específico de la máquina. La correa debe pasar por las poleas del motor, las poleas idler y la polea del rodillo de transmisión central, asegurando que mantenga la tensión correcta en todos los puntos de contacto.
Verifica que la correa no tenga torceduras ni se deslice fuera de las ranuras de las poleas. El recorrido correcto inicia en la polea motriz del motor, continúa sobre la polea intermedia superior, baja hacia la polea idler, pasa por la polea del rodillo frontal y regresa cerrando el circuito. Cada polea tiene un diámetro y posición específicos que aseguran que la correa mueva uniformemente los cuchillos.
Al instalar, utiliza la palanca tensora para ajustar la tensión sin forzar la correa. Comprueba que la correa se mantenga centrada en todas las poleas mientras giras manualmente el eje de la plataforma. Un ajuste preciso evita desgaste prematuro y garantiza un corte uniforme sobre toda la anchura de la plataforma.
Para referencia visual, sigue el diagrama de la correa de 42 pulgadas, señalando cada polea y su conexión. La identificación clara de cada punto de contacto facilita futuras inspecciones y reemplazos, asegurando que la correa permanezca en la ubicación correcta durante el funcionamiento.
Cómo retirar y reemplazar la correa paso a paso
Afloja la tensión del brazo tensor girando la palanca hacia fuera y asegurando el muelle. Retira la correa antigua de las poleas del motor y del corte de césped, siguiendo el recorrido indicado en el diagrama de la cubierta de 42 pulgadas.
Inspecciona las poleas y el tensor. Limpia restos de césped, suciedad o grasa acumulada para asegurar un ajuste correcto de la nueva correa.
Coloca la correa nueva siguiendo el mismo patrón que la retirada. Asegúrate de que esté asentada en todas las ranuras de las poleas y que no haya torsiones ni zonas desalineadas.
Vuelve a colocar el brazo tensor y libera la palanca, comprobando que la correa quede tensada correctamente. Gira manualmente las poleas varias veces para verificar que la correa se mueve sin saltos ni ruidos anormales.
Arranca el motor brevemente y observa el funcionamiento de la correa. Ajusta la tensión si detectas deslizamientos o vibraciones durante la operación.
Verificación y ajuste de la tensión de la correa
Comprueba la tensión de la correa del deck de 42 pulgadas del John Deere L110 cada 25 horas de uso. Una correa floja provoca deslizamiento y corte irregular, mientras que una correa demasiado ajustada acelera el desgaste de poleas y cojinetes.
Para medir la tensión:
- Apaga el motor y retira la llave de contacto.
- Localiza la correa según el diagrama del deck. Identifica el tramo más largo entre dos poleas.
- Presiona el centro de la correa con el pulgar: la deflexión correcta debe ser de 10 a 15 mm con una fuerza de aproximadamente 4,5 kg.
Si la correa requiere ajuste:
- Afloja los pernos del tensor que sostiene la polea intermedia o el motor del deck.
- Desliza el tensor hasta lograr la deflexión recomendada.
- Aprieta los pernos manteniendo la correa en posición.
- Gira manualmente el deck varias vueltas para asegurar que la correa no roce bordes ni se salga de las poleas.
Revisa visualmente el estado de la correa: grietas, deshilachado o desgaste irregular requieren reemplazo inmediato. Mantener la tensión adecuada prolonga la vida útil del deck y mejora la calidad de corte.
