Consulta el diagrama de piezas del John Deere L108 con plataforma de 42 pulgadas para identificar rápidamente los componentes que necesitas reemplazar. Cada elemento del conjunto, desde las cuchillas hasta los ejes y las poleas, está claramente etiquetado para simplificar la identificación.
Verifica las piezas de desgaste como los rodamientos y las cuchillas regularmente; el diagrama muestra su ubicación exacta y la forma de ensamblaje. Esto facilita ordenar repuestos correctos sin errores y reduce el tiempo de mantenimiento.
El diagrama también incluye detalles de las correas de transmisión y los tensores, permitiendo ajustar correctamente la tensión y prolongar la vida útil de la plataforma. Siguiendo las indicaciones visuales, puedes desmontar y volver a montar la unidad sin perder la alineación de las partes.
Utiliza las referencias numéricas del diagrama al solicitar piezas de repuesto en distribuidores autorizados. Cada número corresponde a un componente específico, evitando confusiones y garantizando compatibilidad con tu John Deere L108.

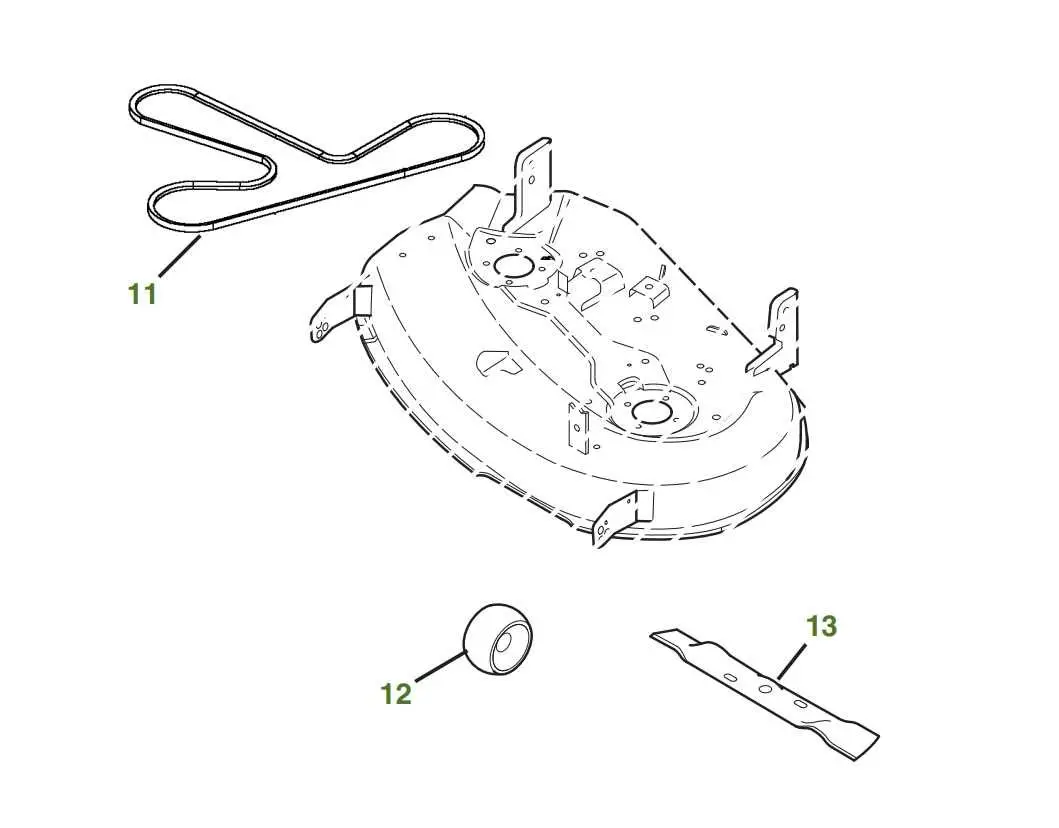

Diagrama de piezas del cortacésped John Deere L108 de 42 pulgadas
Revisa el diagrama de piezas para identificar rápidamente cada componente del cortacésped John Deere L108 de 42 pulgadas. Este diagrama muestra claramente la ubicación de la cuchilla, el eje de transmisión, los soportes del deck, las poleas y el cinturón de transmisión.
La cuchilla de corte se coloca en el eje central y se asegura con un perno y arandela específicos, mientras que las poleas delanteras y traseras mantienen la tensión adecuada del cinturón. Verifica que los soportes del deck estén bien fijados al chasis para garantizar un corte uniforme y evitar vibraciones.
El cinturón de transmisión conecta la polea del motor con las poleas del deck, y su desgaste puede afectar la eficiencia del corte. Reemplaza el cinturón siguiendo las indicaciones del diagrama, asegurando que pase correctamente por cada polea y guía. Comprueba regularmente las tuercas y tornillos del conjunto para prevenir holguras.
Los rodillos traseros ayudan a mantener la altura de corte estable y protegen la superficie de contacto del deck. El diagrama muestra la posición exacta de cada rodillo y su montaje con los pernos correspondientes. Siguiendo esta referencia visual, podrás ensamblar, desmontar o mantener el deck sin errores, optimizando la funcionalidad del cortacésped.
Para reemplazar piezas específicas, identifica el número de parte en el diagrama antes de realizar la compra. Esto facilita encontrar repuestos compatibles y garantiza que cada elemento encaje correctamente en el ensamblaje del John Deere L108 de 42 pulgadas.
Identificación de componentes principales del deck de 42 pulgadas
Verifica el estado de las cuchillas de corte y reemplázalas si presentan desgaste o bordes dañados. Estas cuchillas, sujetas al eje central, determinan la calidad del corte y la uniformidad del césped.
Inspecciona los ejes de transmisión, conectados al motor y las cuchillas. Mantén las poleas alineadas y las correas tensadas para evitar deslizamientos y asegurar un giro constante.
Revisa las poleas de guía, responsables de dirigir las correas y mantener la tensión correcta. Sustituye las desgastadas para prevenir ruidos excesivos y desgaste irregular.
Examina los soportes del deck que fijan la plataforma al tractor. Asegura que los tornillos estén ajustados y que no haya grietas en la estructura metálica.
No ignores los rodamientos de las cuchillas. Lubrícalos regularmente y reemplaza los dañados para evitar fricción que pueda comprometer el rendimiento del corte.
Identifica las correas de transmisión, que conectan el motor con las poleas. Mantén un repuesto a mano y verifica periódicamente su tensión y desgaste.
Controla los tapones de drenaje y deflectores. Los tapones permiten eliminar residuos de césped húmedo, mientras los deflectores dirigen el corte uniformemente y previenen acumulaciones bajo el deck.

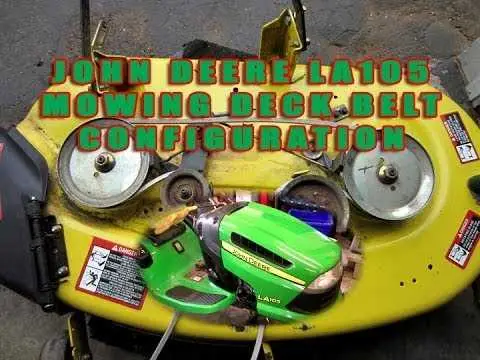

Cómo desmontar y reemplazar correas y poleas del deck
Apaga el cortacésped y desconecta la bujía antes de tocar cualquier componente. Afloja los pernos que sujetan el deck y deslízalo hacia afuera para tener acceso completo a las correas y poleas.
Para quitar la correa vieja, libera la tensión del tensor usando una llave adecuada y extrae la correa de las poleas. Revisa cada polea: limpia la suciedad acumulada y verifica que no haya desgaste o desalineación. Reemplaza las poleas dañadas antes de instalar la correa nueva.
Coloca la correa nueva siguiendo el diagrama específico del deck de 42 pulgadas. Asegúrate de que la correa quede correctamente asentada en cada ranura de las poleas y que el tensor ejerza la tensión adecuada, evitando holguras o sobreestiramiento.
Gira manualmente las cuchillas para comprobar que la correa se mueve suavemente y que todas las poleas giran sin fricción. Vuelve a colocar el deck en su posición, aprieta los pernos y reconecta la bujía antes de probar el cortacésped.
Localización y sustitución de cuchillas y soportes del cortacésped
Localiza las cuchillas retirando primero la cubierta de protección del cortacésped John Deere L108 de 42 pulgadas. Asegura el cortacésped apagado y desconectado de cualquier fuente de energía antes de manipular las cuchillas.
- Levanta el cortacésped y coloca bloques de soporte bajo el chasis para mantenerlo estable.
- Identifica los soportes de las cuchillas, generalmente sujetos con tornillos hexagonales o tuercas de seguridad en cada extremo del eje de la cuchilla.
- Retira los tornillos o tuercas con la herramienta adecuada, girando en sentido antihorario.
Para extraer las cuchillas, utiliza guantes resistentes y sujeta firmemente cada hoja, evitando contacto con los bordes afilados. Inspecciona los soportes por desgaste, grietas o deformaciones.
- Si los soportes muestran daños, reemplázalos con piezas originales John Deere para mantener la alineación correcta del eje.
- Instala las nuevas cuchillas orientando la cara cortante hacia abajo y alineando los agujeros con los del soporte.
- Aprieta los tornillos o tuercas siguiendo las especificaciones de torque indicadas en el manual, generalmente entre 30 y 35 Nm.
Verifica que las cuchillas giren libremente sin rozar la cubierta antes de bajar el cortacésped al suelo. Revisa periódicamente los soportes y tornillos para mantener un corte uniforme y seguro.
