Si estás reparando o manteniendo tu tractor John Deere L100, entender el diagrama del sector de dirección y el engranaje piñón es clave para un trabajo preciso. El sector de dirección se conecta directamente con el sistema de piñón, lo que facilita el giro de las ruedas delanteras. Sin un funcionamiento adecuado de estas piezas, la dirección puede volverse difícil o imprecisa, afectando la maniobrabilidad.
Al inspeccionar y reemplazar el engranaje piñón, primero localiza el sector de dirección. Este componente, que generalmente está situado debajo del volante, trabaja en conjunto con el piñón para convertir el movimiento circular en movimiento de las ruedas. Si notas un desgaste o daño en el piñón, es crucial cambiarlo para evitar daños mayores al sistema de dirección.
El diagrama de estas piezas proporciona una guía visual clara de cómo se ensamblan y funcionan. Asegúrate de contar con una herramienta adecuada para desmontar y reemplazar el sector y el piñón, y revisa si hay señales de desgaste, como grietas o piezas flojas. Una vez que todo esté en su lugar, verifica el funcionamiento girando el volante y observando el movimiento de las ruedas. Si todo se alinea correctamente, tu sistema de dirección debería estar listo para funcionar de manera fluida.

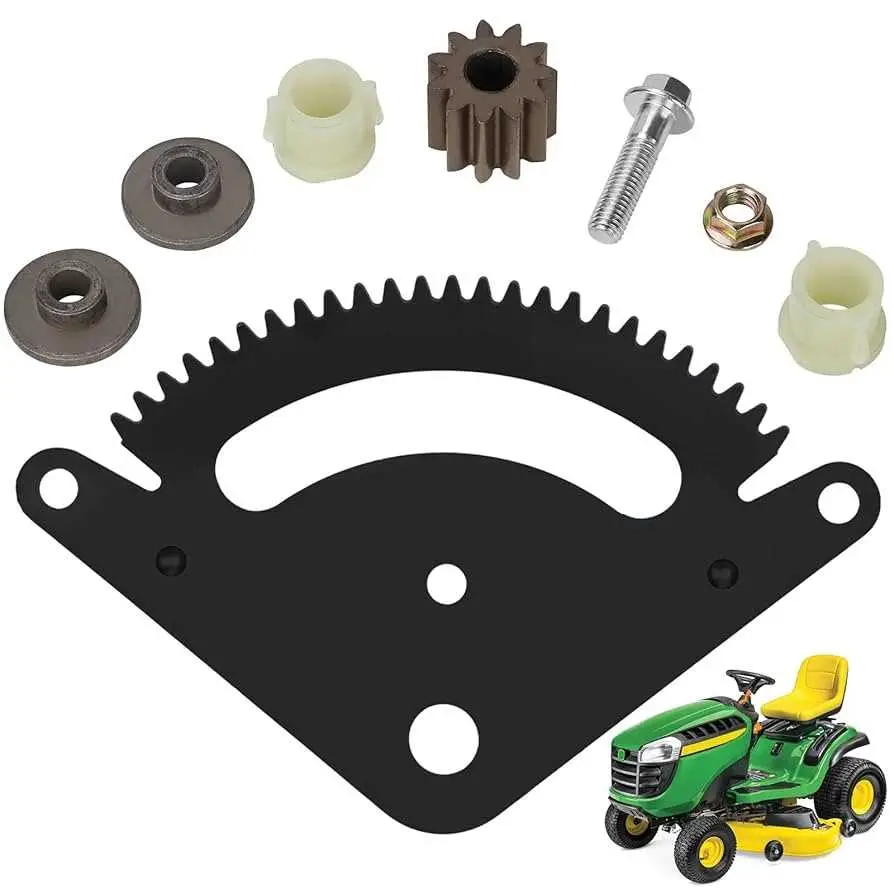

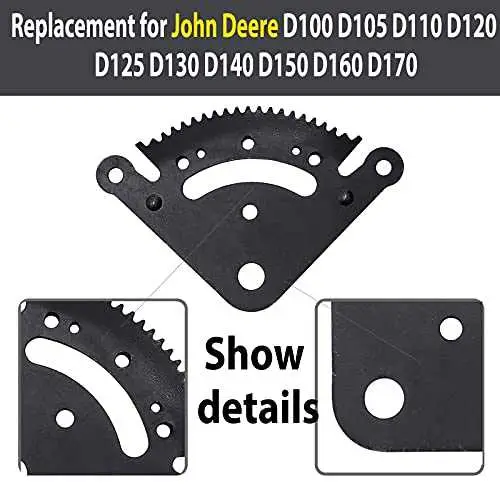

Diagrama del sector de dirección y piñón de John Deere L100
Para una correcta reparación o mantenimiento del sistema de dirección en el John Deere L100, es clave comprender la disposición del sector de dirección y el piñón. Estos componentes son fundamentales para el control preciso de la dirección, y su inspección o reemplazo puede ser necesario si se experimentan dificultades al girar.
El sector de dirección es una pieza metálica que conecta la columna de dirección con el sistema de dirección en las ruedas delanteras. Su forma curva permite la transmisión del movimiento de la columna hacia el piñón, que es el componente que convierte el giro de la columna en un movimiento lineal de las ruedas. El piñón está acoplado al sector de dirección y trabaja junto con los engranajes para lograr la dirección correcta.
Un aspecto importante del diagrama es observar cómo ambos componentes interactúan dentro del sistema. El piñón está montado sobre un eje que, al girar, acciona el sector de dirección, moviendo la barra de dirección que está conectada a las ruedas. Este proceso permite que las ruedas se muevan en la dirección deseada, haciendo que el tractor sea fácil de maniobrar.
Al inspeccionar estos componentes, asegúrate de que no haya signos de desgaste excesivo, como dientes desgastados o piezas sueltas. El mal funcionamiento de cualquiera de estas partes puede generar dificultad en el control de la dirección, afectando la seguridad y la eficiencia de operación del tractor.
Es recomendable consultar el diagrama de piezas específico del John Deere L100 para obtener detalles precisos sobre la ubicación y el montaje de estos componentes. De esta forma, podrás realizar ajustes o reemplazos con confianza, asegurando que el sistema de dirección funcione de manera óptima.
Cómo identificar problemas comunes en el sector de dirección del John Deere L100
El sector de dirección del John Deere L100 puede presentar varios problemas comunes que afectan su funcionamiento. A continuación se detallan las señales de los problemas más frecuentes y cómo identificarlos:
- Dirección rígida o difícil de mover: Si notas que la dirección se siente más dura de lo normal o tienes que aplicar más fuerza para girar, es posible que el piñón o el sector de dirección estén desgastados. Verifica si hay signos de desgaste excesivo en los dientes del piñón o del sector.
- Desalineación de la dirección: Cuando la dirección no responde correctamente o se desvía de su línea recta, puede indicar que hay una desalineación en el mecanismo de dirección. Revisa si las piezas están bien ajustadas y si los tornillos del sector de dirección están apretados adecuadamente.
- Ruidos extraños: Si escuchas chirridos, ruidos metálicos o roces al girar el volante, probablemente el piñón y el sector de dirección necesitan lubricación o los rodamientos están dañados. Asegúrate de que todo esté bien engrasado y verifica la condición de los rodamientos.
- Juego excesivo en la dirección: Un juego excesivo o “holgura” al girar el volante indica un desgaste en los componentes del sector de dirección. Inspecciona el piñón y la cremallera para asegurarte de que no haya desgaste o daño que cause movimiento innecesario.
- Desgaste irregular del neumático: Si observas que los neumáticos se desgastan de forma desigual, esto puede ser causado por un mal funcionamiento del sector de dirección. La desalineación o el desgaste del mecanismo pueden provocar un giro incorrecto de las ruedas.
Es crucial abordar estos problemas de manera oportuna para evitar daños mayores y asegurar el funcionamiento adecuado del sistema de dirección. Mantén el sector de dirección bien lubricado y revisa regularmente el estado de los componentes.
Pasos para reemplazar el piñón de dirección en un John Deere L100
Primero, asegúrate de apagar el motor y desconectar la batería para evitar cualquier accidente. Coloca la cortadora de césped en una superficie plana para trabajar cómodamente.
Localiza la caja de dirección en el área frontal de la máquina. Retira el capó y los componentes que puedan obstaculizar el acceso al sistema de dirección.
Desmonta la barra de dirección. Esto te permitirá liberar el piñón de dirección. Usa una llave adecuada para aflojar los tornillos que lo sujetan.
Una vez retirada la barra, procede a quitar el piñón de dirección dañado. Tómate un momento para observar cómo estaba colocado el piñón original antes de retirarlo, ya que necesitarás replicar esta disposición al instalar el nuevo.
Coloca el piñón nuevo en su lugar, asegurándote de que encaje correctamente en su eje. Verifica que esté alineado con la barra de dirección para evitar problemas al girar el volante.
Vuelve a montar la barra de dirección, asegurándote de apretar bien los tornillos. No dejes ningún tornillo flojo, ya que esto podría comprometer la seguridad y funcionalidad del sistema.
Conecta de nuevo la batería y prueba el sistema de dirección para asegurarte de que el nuevo piñón funcione correctamente. Si todo está en su lugar, deberías sentir un giro suave y preciso del volante.
Revisa periódicamente el piñón para detectar cualquier signo de desgaste o daño, asegurando el correcto funcionamiento de la dirección en el futuro.
Ubicación y función del sector de dirección en el sistema de dirección del John Deere L100
El sector de dirección en el John Deere L100 se encuentra ubicado dentro del sistema de dirección, conectado al volante y al pinion, lo que permite que el tractor gire de manera precisa. Este componente es esencial para transmitir el movimiento del volante hacia el mecanismo de dirección. Se encuentra montado en el eje de dirección, cerca de la columna de dirección, y está en contacto directo con el engranaje del piñón.
La función principal del sector de dirección es transformar el movimiento rotacional del volante en un movimiento lineal que afecta a las ruedas del tractor. Este componente se mueve lateralmente cuando se gira el volante, desplazando el piñón que, a su vez, ajusta la orientación de las ruedas. El sector de dirección asegura que las maniobras del operador se transfieran de manera fluida y controlada a las ruedas del John Deere L100, facilitando así un manejo preciso y seguro.
Es fundamental mantener el sector de dirección en buen estado, ya que cualquier desgaste o daño puede afectar la capacidad de respuesta del sistema de dirección, dificultando el control del tractor. Realizar revisiones periódicas de este componente puede prevenir fallos en el sistema y mejorar la experiencia de conducción.
