Para reemplazar o mantener la correa de transmisión en una cortadora John Deere L100, es crucial seguir el diagrama correcto. Esto asegura que la instalación sea precisa y eficiente, evitando problemas futuros. Este modelo tiene un diseño simple, pero con un diagrama detallado, se puede hacer el trabajo de manera rápida y sin complicaciones.
El diagrama de la correa de transmisión muestra la ruta exacta de la correa, cómo debe pasar por las poleas y cómo se ajusta para garantizar un rendimiento óptimo. Asegúrate de verificar la tensión de la correa y el estado de las poleas antes de realizar cualquier ajuste o cambio, ya que esto influye directamente en la longevidad del sistema de transmisión.
Cuando sigas el diagrama, asegúrate de utilizar piezas originales de John Deere para mantener el funcionamiento adecuado de la máquina. Las correas de transmisión no originales pueden no ajustarse correctamente y, por lo tanto, no proporcionar el rendimiento esperado. También es recomendable revisar regularmente el estado de las correas para detectar signos de desgaste o daño.

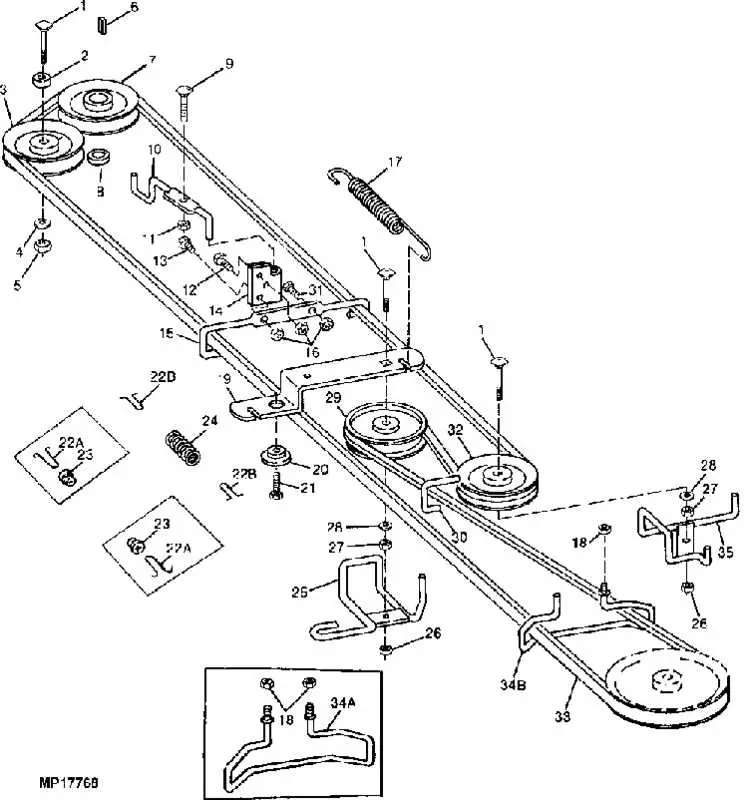

Diagrama de la correa de transmisión de John Deere L100
Para reemplazar la correa de transmisión del John Deere L100, es importante seguir el diagrama de la correa correctamente. La correa de transmisión conecta el motor con las ruedas traseras, asegurando que el tractor funcione de manera fluida. A continuación, se detallan los pasos y la ubicación de cada componente en el diagrama:
1. La correa se debe colocar sobre las poleas del motor y de la transmisión. Asegúrese de que la correa esté bien alineada con las poleas para evitar desgastes o daños innecesarios.
2. La polea de motor se encuentra en la parte frontal del tractor, justo detrás del motor. Esta polea tiene una forma redonda y un canal profundo donde la correa debe encajar perfectamente.
3. La polea de la transmisión está situada cerca de las ruedas traseras, en el eje de la transmisión. Esta polea tiene una configuración similar, pero puede ser más grande o tener más ranuras para asegurar un mejor agarre de la correa.
4. Asegúrese de que la correa esté tensada correctamente. Si la correa está floja, el tractor no podrá generar suficiente tracción, lo que afectará el rendimiento. Si está demasiado tensa, puede causar desgaste prematuro o daño en los componentes.
5. Al consultar el diagrama, verifique que todos los puntos de contacto de la correa sean correctos. Si la correa se ha colocado de forma incorrecta, puede generar ruidos o incluso dañar las poleas y el motor.
Siguiendo este diagrama y los pasos descritos, podrá reemplazar o ajustar la correa de transmisión de su John Deere L100 de manera eficaz. Recuerde siempre consultar el manual de usuario para detalles específicos del modelo.
Cómo identificar las partes clave del diagrama de la correa de transmisión
Para entender el diagrama de la correa de transmisión del John Deere L100, observa cada componente y su posición. Los diagramas suelen incluir las siguientes partes clave:
Correa de transmisión: Es la pieza principal, encargada de transferir la potencia del motor a las ruedas. Busca su trazado, que generalmente es una línea continua en el diagrama.
Poleas: Las poleas guían la correa y permiten su movimiento. Identifica las que están conectadas al motor y las que mueven las ruedas. Estas suelen tener un diseño circular y se indican en el diagrama con un círculo.
Tensión de la correa: La tensión adecuada de la correa es crucial para su funcionamiento. En algunos diagramas, verás flechas que indican la dirección de la fuerza que se aplica sobre la correa.
Dirección de la correa: Asegúrate de observar cómo la correa se ajusta entre las diferentes poleas. Los diagramas a menudo muestran flechas para indicar el sentido del movimiento.
Polea tensora: Esta pieza ajusta la tensión de la correa para evitar que se deslice o se salga de lugar. En los diagramas, generalmente aparece como una polea adicional a un lado de la correa principal.
Revisa los diagramas con detalle para identificar la ubicación y el orden exacto de cada parte. Esto te permitirá hacer ajustes y reparaciones de manera más eficiente.
Pasos detallados para reemplazar la correa de transmisión en el John Deere L100
Primero, apaga el motor y asegúrate de que la máquina esté completamente fría. Coloca la cortadora en una superficie plana y levanta la parte trasera para tener acceso al área de la correa.
Retira las cubiertas del motor y la correa de transmisión. Esto generalmente se hace con una llave adecuada para los tornillos de la carcasa. Ten cuidado de no dañar los componentes cercanos al desmontar las cubiertas.
A continuación, localiza la correa vieja y observa su ruta a través de las poleas. Toma nota de la dirección y cómo se encuentra colocada para poder colocar la nueva correctamente.
Usando una llave, afloja el tensor de la correa. Esto reducirá la presión sobre la correa y te permitirá retirarla con facilidad. Una vez aflojado, quita la correa vieja.
Coloca la nueva correa de transmisión asegurándote de seguir la misma ruta que la anterior. Es importante que la correa esté correctamente alineada con las poleas para evitar problemas durante el funcionamiento del equipo.
Vuelve a ajustar el tensor para que la correa quede firmemente colocada sin estar demasiado tensa. Revisa que las poleas giren libremente y que no haya fricción excesiva.
Una vez instalada la nueva correa, vuelve a colocar las cubiertas del motor y asegúrate de que todos los tornillos estén bien apretados. Realiza una prueba de funcionamiento antes de usar la cortadora de césped de forma regular.
Errores comunes al instalar la correa de transmisión y cómo evitarlos
Evita instalar la correa de transmisión con tensión excesiva. Asegúrate de que la correa esté alineada correctamente antes de tensarla. Si está demasiado apretada, puede provocar un desgaste acelerado o incluso daños a otros componentes del sistema de transmisión.
Verifica la orientación de la correa antes de colocarla. Una instalación incorrecta puede hacer que la correa se deslice o no funcione de manera óptima. Revisa siempre el diagrama de instalación específico para tu modelo John Deere L100.
Comprueba que las poleas estén en buen estado y limpias. Si las poleas están sucias o desgastadas, pueden dañar la correa rápidamente. Limpia las poleas y reemplázalas si es necesario antes de montar la nueva correa.
Evita instalar una correa incorrecta. Cada modelo de tractor tiene especificaciones precisas para la correa de transmisión. Usa solo las piezas recomendadas por el fabricante para evitar problemas de compatibilidad.
Asegúrate de que no haya objetos extraños en el sistema de transmisión. Las piedras, hojas o suciedad acumulada pueden interferir con el funcionamiento adecuado de la correa y las poleas. Realiza una limpieza completa antes de empezar la instalación.
Verifica el alineamiento de las poleas. Si las poleas no están alineadas correctamente, la correa se desgastará de manera irregular y puede salirse. Usa una regla o una herramienta de alineación para asegurar que todas las poleas estén en su lugar.
Reemplaza las correas viejas a tiempo. No dejes que la correa de transmisión se desgaste completamente antes de cambiarla. Si notas signos de daño, como grietas o deformaciones, cámbiala antes de que cause problemas mayores.
