Consulta el diagrama del carburador L100 para identificar con claridad cada componente y su función específica. Esto facilita localizar juntas, tornillos de ajuste y conductos de combustible sin errores durante la revisión.
Verifica el flujo de combustible siguiendo las rutas indicadas en el diagrama. Esto ayuda a diagnosticar obstrucciones, fugas o desgaste de piezas que podrían afectar el rendimiento del motor.
Realiza ajustes de mezcla y ralentí con referencia directa al esquema del carburador. Ajustar las válvulas y tornillos según el diagrama asegura que el motor funcione de manera uniforme y reduce el riesgo de daños por configuración incorrecta.
Utiliza el diagrama para mantenimiento preventivo. Identifica los componentes que requieren limpieza o reemplazo antes de que generen problemas, optimizando la duración y el desempeño del cortacésped John Deere L100.
Diagrama del carburador John Deere L100 para mantenimiento y ajustes precisos
Ubica el diagrama del carburador L100 directamente sobre una superficie limpia y bien iluminada antes de iniciar cualquier ajuste. Identifica claramente la posición del flotador, la aguja del ralentí y los chorros principales para evitar confusiones durante el desmontaje.
Al ajustar la mezcla de aire y combustible, gira lentamente el tornillo de mezcla mientras observas la respuesta del motor. Un ajuste excesivo puede provocar sobrealimentación de combustible, provocando humo negro, mientras que un ajuste insuficiente genera pérdida de potencia y ralentí inestable.
Para el mantenimiento del flotador, verifica que flote libremente sin rozar las paredes de la cuba. Reemplaza cualquier junta dañada para prevenir fugas de combustible. Asegúrate de limpiar los orificios del chorro con aire comprimido sin utilizar objetos metálicos que puedan deformarlos.
Antes de volver a montar el carburador, comprueba que la mariposa del acelerador se abra y cierre suavemente. Ajusta la posición del tornillo de ralentí para que el motor mantenga una velocidad estable sin vibraciones excesivas. Reinstala las mangueras de combustible sin torsiones y verifica la ausencia de fugas tras la puesta en marcha.
Con este enfoque, cada componente del carburador L100 queda alineado con su posición óptima, lo que permite un rendimiento constante y un arranque confiable del motor durante las operaciones de corte y mantenimiento del jardín.

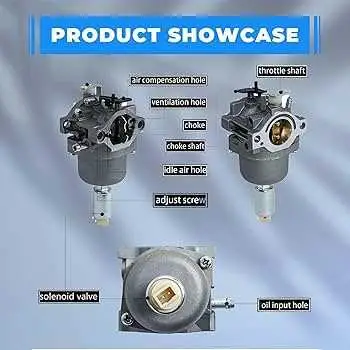

Identificación de piezas clave en el diagrama del carburador L100
Comienza localizando la flotador y la válvula de aguja, responsables de mantener el nivel adecuado de combustible en la cuba. Asegúrate de que el flotador se mueve libremente y que la válvula de aguja no presenta obstrucciones.
El chorro principal y el chorro de ralentí regulan la mezcla de aire y combustible en distintas condiciones de funcionamiento. Verifica sus números de referencia en el diagrama para reemplazos correctos.
Identifica el aireador del carburador, normalmente ubicado en la parte superior, que permite la entrada de aire para la atomización del combustible. Su limpieza evita arranques difíciles y funcionamiento irregular.
El venturi es la sección estrecha del carburador que genera succión para mezclar aire y combustible. Observa su posición y orientación según el diagrama para garantizar un flujo uniforme.
Revisa la mariposa del acelerador y el retén del eje. Estos elementos controlan la apertura del carburador y el sellado del eje, evitando fugas de aire que afecten la mezcla.
Otros componentes importantes incluyen:
- Tornillos de ajuste de ralentí y mezcla: ubicados en el cuerpo del carburador, permiten calibrar la velocidad mínima y la proporción de combustible.
- Chiclé de aceleración: asegura el suministro adecuado de combustible al aumentar la velocidad del motor.
- Conductos de combustible: deben estar libres de obstrucciones y correctamente conectados según el diagrama.
Siguiendo el diagrama del carburador L100 y verificando cada pieza clave, se garantiza un mantenimiento preciso y un funcionamiento estable del motor.
Pasos para ajustar correctamente el carburador siguiendo el diagrama
Localiza el tornillo de mezcla de aire y el tornillo de ralentí en el carburador L100 según el diagrama. Afloja ambos tornillos completamente y luego ajústalos a la posición base indicada en el esquema.
Enciende el motor y deja que alcance la temperatura de funcionamiento. Gira lentamente el tornillo de mezcla de aire hasta que el motor mantenga un régimen estable sin vacilaciones.
Ajusta el tornillo de ralentí para establecer la velocidad mínima indicada en el diagrama, verificando que las cuchillas no giren al ralentí.
Comprueba la respuesta del acelerador. Si el motor se ahoga o acelera de manera irregular, realiza ajustes de un cuarto de vuelta en los tornillos según el diagrama hasta lograr una operación uniforme.
Verifica el nivel de combustible en la cuba y ajusta la altura de la boya siguiendo la referencia del esquema. Esto garantiza una mezcla adecuada y evita inundaciones.
Finalmente, realiza una prueba completa bajo carga ligera y media, observando el rendimiento y realizando microajustes según sea necesario, siempre comparando con las posiciones indicadas en el diagrama.
Solución de problemas comunes usando el diagrama del carburador
Verifica la ubicación correcta de los chiclés principales y de ralentí según el diagrama para asegurar un flujo uniforme de combustible. Un motor que falla al acelerar frecuentemente indica obstrucción en el chiclé principal; limpia con aire comprimido y revisa que no haya residuos acumulados.
Si el motor presenta ralentí irregular, consulta el diagrama para confirmar la posición de los tornillos de ajuste de mezcla y ralentí. Ajusta gradualmente mientras observas la respuesta del motor hasta que el régimen sea estable, sin exceder los límites indicados en el diagrama.
La acumulación de residuos en la cuba del carburador provoca dificultad para arrancar. Desmonta según el diagrama, limpia con disolvente específico y verifica el nivel de combustible indicado, asegurando que la boya funcione correctamente.
Problemas de aceleración brusca pueden originarse por fugas de aire en las juntas y sellos. Usa el diagrama para identificar todas las conexiones y reemplaza juntas dañadas, verificando que cada conexión quede hermética.
Si el carburador presenta apagones intermitentes, revisa las rutas de paso de combustible y aire. El diagrama permite identificar conductos bloqueados o desviaciones en el montaje que afectan la mezcla, facilitando ajustes precisos sin desmontar componentes innecesarios.
