Revisa el diagrama del carburador John Deere JS63 antes de cualquier ajuste o mantenimiento. Conocer la ubicación exacta de los tornillos de mezcla, flotador y válvula de aceleración ayuda a evitar fugas de combustible y problemas de arranque. Mantén a mano una copia del diagrama durante la limpieza para identificar piezas pequeñas que puedan perderse.
Comprende cómo cada componente interactúa con el flujo de aire y combustible. La posición del chorro principal y los conductos de mezcla determina la eficiencia del motor en diferentes regímenes. Ajustar incorrectamente estos elementos puede generar ralentí inestable o pérdida de potencia.
Utiliza el diagrama para identificar piezas de repuesto específicas. La referencia visual permite distinguir entre juntas, resortes y tornillos de diferentes tamaños, evitando errores durante el ensamblaje. Esto es especialmente útil si trabajas con carburadores usados o reacondicionados que presentan desgaste desigual.
Consulta el esquema para realizar mantenimiento periódico sin desmontar por completo el carburador. Revisar el flotador y las boquillas según el diagrama reduce riesgos de inundación y mejora la consistencia en el suministro de combustible. Un manejo cuidadoso garantiza que el motor del JS63 funcione de manera estable y confiable.

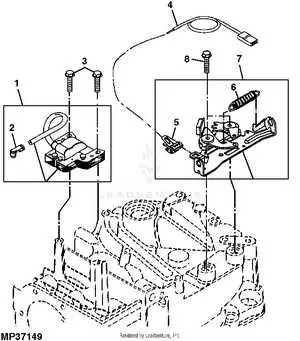

Diagrama del carburador John Deere JS63
Ubica primero el cuerpo principal del carburador, donde se encuentran la entrada de combustible y el conducto de aire. Este modelo incluye una válvula de aceleración conectada directamente al eje del acelerador, lo que permite ajustar la mezcla de aire y combustible según la demanda del motor.
Identifica el flotador dentro de la cámara de combustible; regula el nivel de gasolina y evita desbordes. Verifica que la aguja del flotador se mueva libremente y que la junta no presente grietas. Estas piezas son clave para mantener un flujo constante de combustible.
Revisa los chiclés de baja y alta velocidad. El chiclét de baja controla el arranque y el ralentí, mientras que el de alta ajusta la potencia máxima. Limpia ambos regularmente para prevenir obstrucciones que reduzcan el rendimiento.
El estrangulador o choke se encuentra en la parte superior del carburador y ayuda a arrancar el motor en frío. Asegúrate de que el mecanismo se desplace sin resistencia y que el resorte esté correctamente colocado para retornar a la posición abierta automáticamente.
Por último, los tornillos de ajuste permiten calibrar la mezcla de aire y combustible. Afloja o aprieta ligeramente mientras observas la respuesta del motor; pequeños cambios pueden optimizar el rendimiento sin dañar el sistema.
Identificación de las piezas del carburador JS63
Ubica primero el cuerpo principal del carburador, donde se conecta la entrada de combustible y el conducto de aire. Revisa la válvula de mariposa; su posición determina el flujo de aire hacia el motor y ajusta la respuesta de aceleración.
Identifica el flotador y la aguja asociada: controlan el nivel de combustible dentro de la cámara. Verifica que el flotador se mueva libremente para evitar sobrellenado o falta de combustible.
Localiza los jets de combustible, generalmente divididos en principal y de ralentí. El jet principal regula la mezcla a altas revoluciones, mientras que el de ralentí ajusta la combustión a bajas revoluciones. Ajusta cada uno según las indicaciones del fabricante.
Examina el tornillo de mezcla y el tornillo de ralentí: ambos permiten ajustes finos del motor. Gíralos con cuidado para conseguir una combustión uniforme y sin sacudidas.
Identifica el surtidor de aire, situado cerca de la entrada de la válvula de mariposa. Mantenerlo limpio asegura una correcta atomización del combustible. Revisa también los conductos internos y las juntas, reemplazando cualquier pieza desgastada para evitar fugas.
Finalmente, inspecciona el sistema de acelerador y el retorno del resorte. Garantizar su movilidad asegura que el carburador responda con precisión al control del motor.
Procedimiento para desmontar y limpiar el carburador
Apaga el motor y desconecta la bujía antes de tocar cualquier componente. Afloja cuidadosamente los tornillos que sujetan la tapa del carburador, guardándolos en un recipiente para evitar pérdidas. Retira la tapa y observa el flotador; desmóntalo soltando el pasador que lo mantiene en su lugar.
Extrae el conjunto del aguja y asiento, verificando que no haya depósitos de suciedad ni corrosión. Retira el cuerpo principal del carburador y separa los chorros de gasolina con un destornillador pequeño, evitando dañarlos. Limpia cada pieza con un limpiador específico para carburadores, asegurando que los conductos queden libres de residuos.
Inspecciona juntas y empaques; reemplaza los que presenten grietas o deformaciones. Utiliza aire comprimido para secar conductos y cavidades internas, prestando atención a los canales más finos. Vuelve a montar las piezas siguiendo el orden inverso al desmontaje, ajustando el flotador y los tornillos con firmeza moderada para evitar fugas.
Conecta nuevamente la bujía y prueba el motor, observando la respuesta al acelerador y el arranque. Ajusta la mezcla de aire y combustible según sea necesario, asegurando un funcionamiento estable y sin irregularidades. Guarda siempre herramientas y repuestos para futuros mantenimientos.
Solución de problemas comunes según el diagrama
Verifica el flotador y la aguja inmediatamente si notas que el motor se ahoga o pierde potencia. Ajusta la altura del flotador según las medidas indicadas en el diagrama JS63 para garantizar un flujo constante de combustible.
Si el motor arranca con dificultad, inspecciona los chorros principales y de ralentí. Límpialos con un cepillo fino y aire comprimido, siguiendo la ubicación exacta mostrada en el esquema.
- Revisa el asiento de la aguja del carburador: un desgaste genera goteo constante de combustible.
- Confirma que el tornillo de mezcla esté ajustado según la marca del diagrama, evitando exceso de combustible o mezcla pobre.
- Controla las juntas y sellos; reemplaza cualquier componente agrietado que cause fugas de aire.
Para problemas de ralentí inestable, examina la vía de aire de ralentí y los pasajes internos. El diagrama muestra claramente cada conducto; una obstrucción produce vacilación o apagado repentino.
- Desmonta la cubierta superior y limpia los canales con un hisopo fino.
- Verifica que el muelle de la válvula de mariposa mantenga presión constante según la posición indicada en el esquema.
- Ajusta el tornillo de ralentí hasta alcanzar la estabilidad óptima, observando las referencias del diagrama.
Si detectas exceso de humo negro, revisa el chorro principal y la aguja del flotador. Asegúrate de que el diámetro de los orificios coincida con el especificado en el diagrama y que no existan residuos que bloqueen el paso del aire.
Problemas de pérdida de potencia durante la carga se solucionan revisando el ajuste del acelerador y la sincronización de la válvula de mariposa. Cada posición está detallada en el diagrama para un funcionamiento uniforme bajo distintas cargas.
