Si estás buscando cómo conectar correctamente el interruptor de encendido en tu tractor John Deere, has llegado al lugar indicado. Un esquema claro y detallado es fundamental para asegurarte de que todos los componentes funcionen correctamente, evitando fallos eléctricos y garantizando un encendido sin problemas. Aquí te proporcionamos una guía paso a paso para conectar el interruptor de encendido de forma efectiva.
El primer paso es identificar los cables principales: el cable de alimentación, el cable de la batería y el cable de arranque. Asegúrate de que cada uno esté conectado a la terminal correspondiente del interruptor. La configuración típica incluye tres terminales, siendo uno para la alimentación, otro para el arranque y el tercero para los accesorios. Asegúrate de que las conexiones sean firmes y estén libres de corrosión para evitar cualquier problema a largo plazo.
Al instalar o reemplazar el interruptor de encendido, ten en cuenta que algunos modelos pueden tener una conexión adicional para la luz de advertencia o un sistema de seguridad. En este caso, verifica el manual de tu modelo específico para asegurarte de que todas las conexiones estén en su lugar. Un diagrama de cableado adecuado te ayudará a verificar que todo esté correctamente conectado antes de encender el motor.
Con un esquema de cableado claro, puedes evitar los errores comunes al conectar el interruptor de encendido, asegurando que tu tractor John Deere funcione de manera eficiente y sin complicaciones.

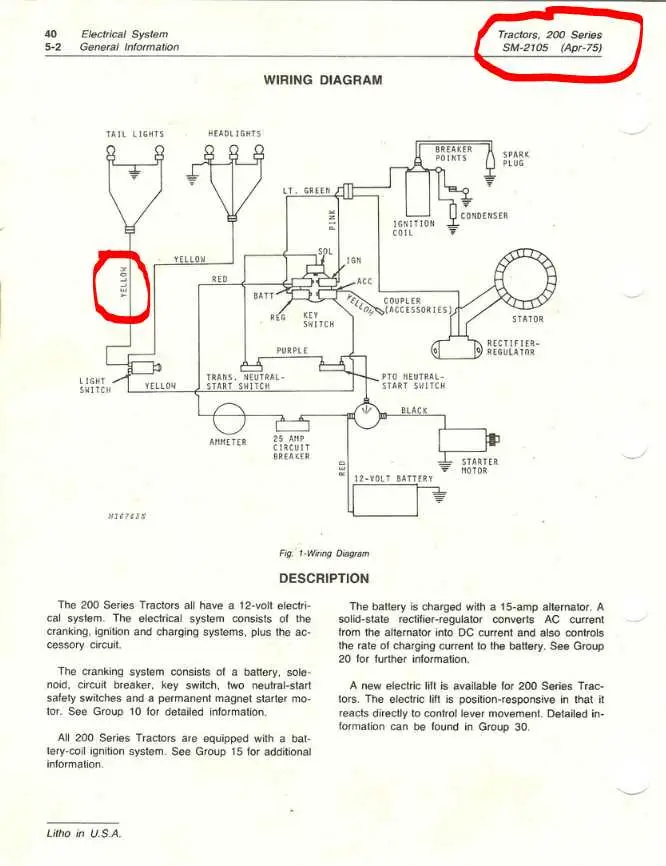

Diagrama de cableado del interruptor de encendido John Deere
Para conectar correctamente el interruptor de encendido de un tractor John Deere, asegúrate de seguir el esquema de cableado específico del modelo. Cada interruptor tiene al menos tres terminales principales: uno para la batería, otro para el motor de arranque y el tercero para el sistema de encendido. Es importante identificar y conectar estos terminales de manera precisa.
Conexión de la batería: El cable de la batería debe ir al terminal positivo del interruptor de encendido. Este cable generalmente es rojo y está conectado directamente a la fuente de energía del tractor. Asegúrate de que esté firmemente conectado para evitar fallos de arranque.
Conexión al motor de arranque: El cable que va al motor de arranque se conecta a otro terminal del interruptor. Este cable suele ser de un color más oscuro, como el negro o el verde. El propósito de este cable es activar el motor cuando gires la llave de encendido.
Conexión al sistema de encendido: El tercer terminal va conectado al sistema de encendido del tractor. Este cable suele ser de color amarillo o blanco, dependiendo del modelo, y permite que se suministre energía al sistema para encender el motor cuando el interruptor está en la posición correcta.
Asegúrate de verificar que todos los cables estén bien aislados y no presenten daños, ya que esto puede causar problemas eléctricos. Reemplazar cables dañados antes de realizar la conexión ayudará a prevenir fallos posteriores.
Si el interruptor tiene más terminales, revisa el manual específico para tu modelo, ya que algunos sistemas incluyen una conexión adicional para luces o accesorios que también deben ser conectados adecuadamente.
Cómo identificar los terminales en un interruptor de encendido John Deere
Para identificar correctamente los terminales en un interruptor de encendido John Deere, sigue estos pasos simples y directos:
- Ubica el interruptor de encendido: El interruptor se encuentra generalmente cerca del volante o del panel de control, dependiendo del modelo. Asegúrate de que la máquina esté apagada y desconectada antes de proceder.
- Examina los terminales: Un interruptor de encendido típico de John Deere tiene al menos tres terminales, cada uno de ellos con una función específica. Los terminales suelen estar etiquetados, pero si no lo están, puedes identificarlos de la siguiente manera:
- Terminal de batería (B)
Este terminal se conecta directamente a la batería y proporciona la corriente necesaria para el arranque.
- Terminal de arranque (S) Se conecta al solenoide del motor de arranque. Este terminal activa el motor cuando el interruptor se gira a la posición de arranque.
- Terminal de accesorios (A) Este terminal se utiliza para encender accesorios como luces, radios o sistemas de refrigeración. Generalmente, no tiene corriente cuando el interruptor está en la posición de apagado.
- Verifica la conexión: Usa un multímetro para comprobar que cada terminal reciba la corriente correcta según su función. En la posición “OFF”, no debe haber voltaje en los terminales de arranque o accesorios.
- Identifica los cables: Los cables conectados a cada terminal deben coincidir con las funciones descritas. El cable de batería será más grueso y suele tener un color rojo, mientras que el cable del solenoide de arranque suele ser más delgado y de color negro o gris.
Si no estás seguro de las conexiones, consulta el manual de tu modelo específico de John Deere para obtener información más detallada sobre los terminales y sus funciones. ¡Así podrás asegurarte de que todo está conectado correctamente!
Pasos para conectar correctamente los cables en el interruptor de encendido John Deere
Antes de comenzar, asegúrate de tener a mano el diagrama de cableado adecuado para el modelo específico de tu máquina John Deere. Esto facilitará el proceso y evitará errores.
1. Desconecta la batería para evitar cortocircuitos o accidentes mientras trabajas con el sistema eléctrico. Esto es fundamental para tu seguridad y para proteger los componentes electrónicos del vehículo.
2. Identifica los terminales del interruptor de encendido. En la mayoría de los modelos John Deere, encontrarás tres terminales: uno para el cable de la batería (generalmente marcado como “B”), otro para el arranque del motor (marcado como “S”), y el último para el sistema de encendido (marcado como “I”).
3. Conecta el cable de la batería al terminal “B”. Este cable debe ser el primero en conectarse, ya que provee energía al interruptor de encendido. Asegúrate de que esté bien apretado para evitar conexiones flojas.
4. Conecta el cable de arranque al terminal “S”. Este es el cable que activa el motor de arranque. Verifica que el cable esté en buen estado, sin desgaste ni cortos, para asegurar un encendido sin problemas.
5. Conecta el cable de encendido al terminal “I”. Este cable debe estar conectado al sistema de encendido para activar la chispa necesaria para el funcionamiento del motor.
6. Verifica las conexiones para asegurarte de que todos los cables estén firmemente conectados a sus respectivos terminales. Un mal contacto puede evitar que el motor arranque correctamente.
7. Reconecta la batería y prueba el interruptor de encendido. Si todo está conectado correctamente, deberías escuchar el sonido del motor de arranque al girar la llave.
8. Revisa si hay fallos en el encendido. Si el motor no arranca, revisa nuevamente las conexiones y asegúrate de que los cables no estén dañados. También verifica el interruptor por si necesita ser reemplazado.
Siguiendo estos pasos, el cableado del interruptor de encendido en tu máquina John Deere debería funcionar correctamente. Si tienes alguna duda, consulta el manual de tu equipo o busca la ayuda de un profesional.
Solución de problemas comunes en el cableado del interruptor de encendido John Deere
Si el motor no arranca, revisa primero la conexión de la batería. Asegúrate de que los cables estén bien conectados y no tengan corrosión. Si la batería está en buen estado, el problema puede estar en el interruptor de encendido. Inspecciona los cables del interruptor, asegurándote de que estén firmemente conectados a sus terminales correspondientes.
Un cable suelto o dañado en el interruptor puede interrumpir el flujo de corriente y evitar que el motor arranque. Si encuentras cables desgastados o partidos, reemplázalos de inmediato. Además, verifica si el interruptor de encendido está funcionando correctamente; al girar la llave, debería escuchar un “clic”. Si no lo escuchas, es probable que el interruptor esté defectuoso y necesite ser reemplazado.
Otro problema común es el mal contacto en el interruptor de encendido debido a la acumulación de suciedad o humedad. Limpia los terminales con un paño seco o un limpiador de contactos eléctricos, asegurándote de que todo esté libre de residuos. La humedad puede provocar cortocircuitos, así que revisa si hay signos de humedad alrededor del interruptor y seca cualquier área mojada.
Si la luz del tablero no se enciende al girar la llave, el problema podría estar en el cableado del sistema eléctrico. Revisa el fusible principal, ya que un fusible quemado puede cortar el suministro de electricidad al interruptor de encendido. Sustituir un fusible es rápido y puede resolver el problema en muchos casos.
Por último, verifica el interruptor de seguridad. Muchos modelos de John Deere tienen interruptores de seguridad adicionales que impiden el arranque si no se encuentran en la posición correcta. Asegúrate de que el sistema de seguridad esté funcionando bien y no esté bloqueando el encendido accidentalmente.
