Cuando necesites reparar o reemplazar el interruptor de encendido de tu tractor John Deere, un diagrama claro puede ser la herramienta más útil. El interruptor de encendido juega un papel crucial en el arranque del motor y en la alimentación de otros sistemas eléctricos. Este artículo te guiará para entender el diagrama específico de un interruptor de encendido de John Deere, permitiéndote realizar el trabajo con confianza y precisión.
El diagrama muestra cómo se conectan los cables al interruptor, facilitando la identificación de cada terminal y su función dentro del sistema. Asegúrate de verificar el modelo de tu equipo, ya que existen varias configuraciones de interruptores dependiendo del modelo de tractor y su año de fabricación. Este detalle es clave para evitar errores y garantizar una correcta instalación.
Si no tienes experiencia con sistemas eléctricos, seguir un diagrama detallado puede evitarte confusiones y accidentes. Asegúrate de cortar la corriente antes de manipular cualquier componente eléctrico, y si no estás seguro de algo, busca ayuda de un profesional para realizar las reparaciones correctamente.

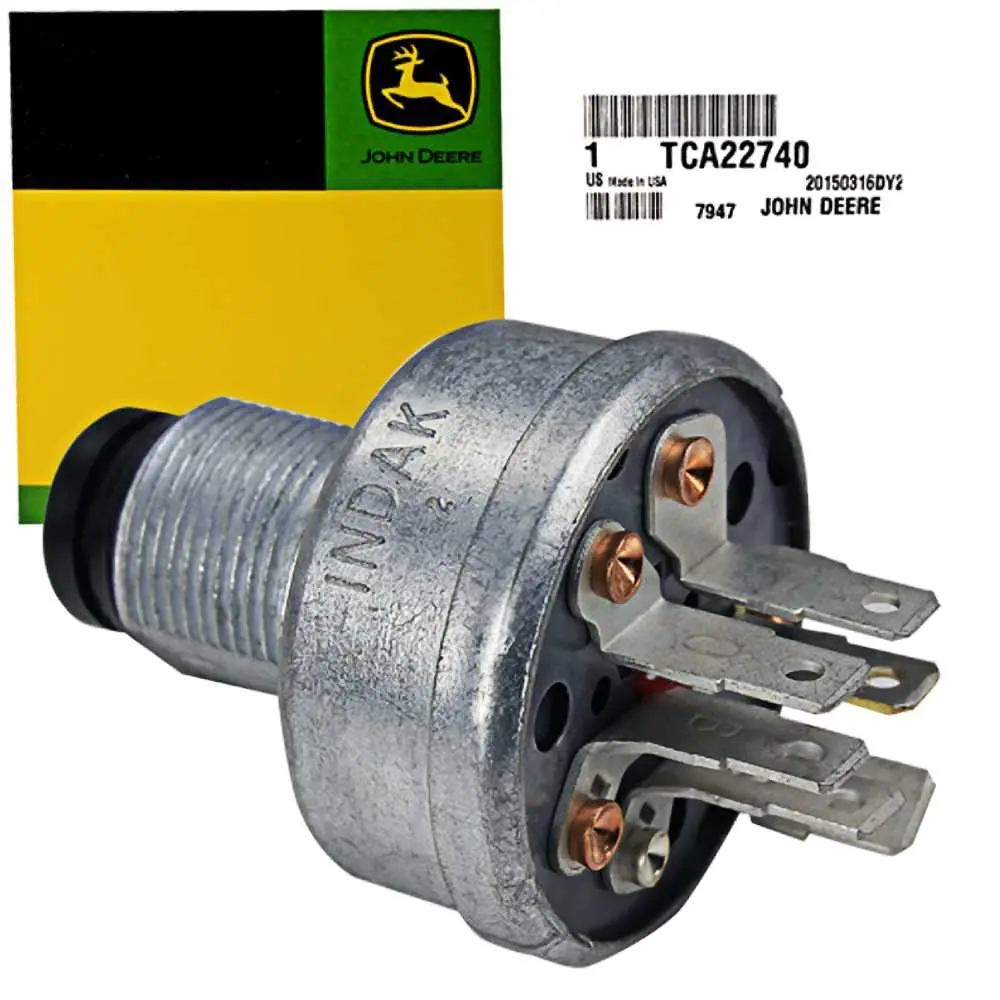

Diagrama de interruptor de encendido de John Deere
Para reparar o reemplazar el interruptor de encendido en equipos John Deere, es fundamental seguir un diagrama específico que muestre cómo están conectados los cables y cómo se realiza la activación del motor. Este diagrama proporciona información precisa sobre las conexiones y los componentes clave que intervienen en el sistema de encendido.
El interruptor de encendido generalmente tiene varias posiciones: apagado, encendido y arranque. En cada una de estas posiciones, los cables se conectan de manera diferente, permitiendo el paso de energía o cortándolo. Un diagrama detallado indicará qué cables van a cada terminal del interruptor y cómo se distribuye la corriente a otros componentes como el relé de arranque, el solenoide y el sistema de encendido.
Cuando consultes un diagrama de interruptor de encendido de John Deere, asegúrate de verificar el modelo y año exacto de tu equipo, ya que las conexiones pueden variar entre diferentes versiones. Asegúrate de que los cables estén conectados correctamente para evitar daños en el sistema eléctrico del vehículo.
En el diagrama también se destacan los fusibles y los interruptores de seguridad, que protegen el sistema de posibles sobrecargas. Un mal funcionamiento en cualquiera de estos componentes puede interrumpir el proceso de arranque, lo que hace que el diagnóstico sea más sencillo cuando sigues el diagrama adecuado.
Al trabajar con el sistema de encendido, siempre verifica el voltaje y la continuidad de los cables usando un multímetro. Esto te permitirá confirmar que todo está funcionando correctamente según lo indicado en el diagrama de conexión.
Cómo leer y entender el diagrama de interruptor de encendido John Deere

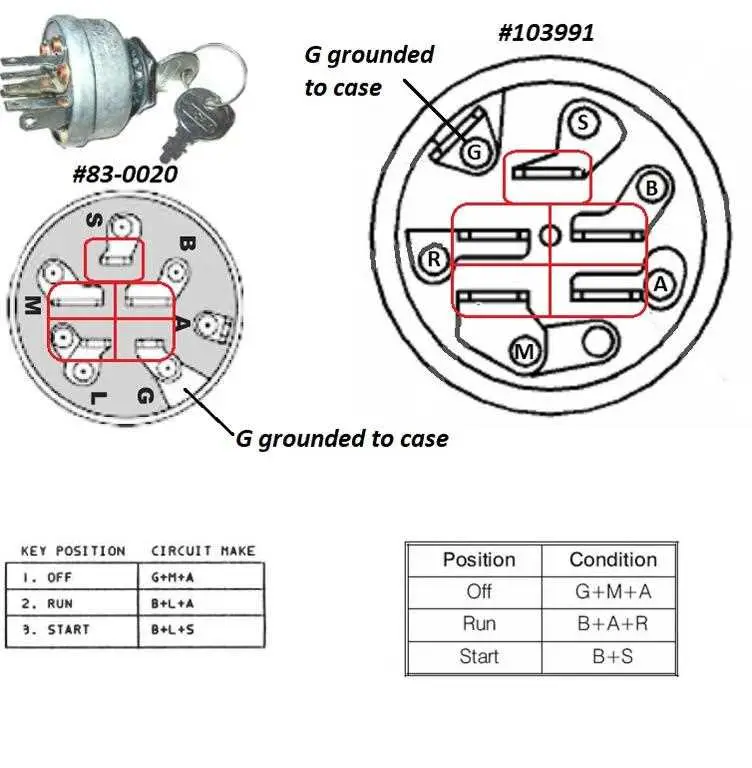

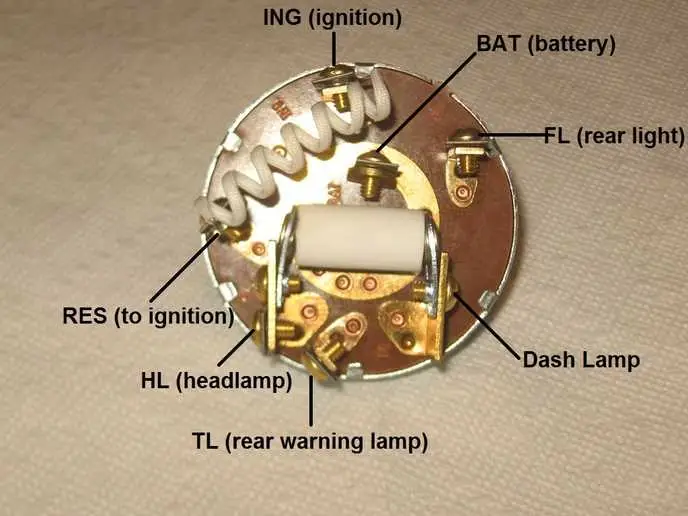

Identificar los componentes clave en el diagrama es fundamental. El interruptor de encendido de John Deere está diseñado para gestionar el flujo de electricidad en el motor, asegurando que los sistemas se activen o desactiven correctamente. En un diagrama típico, puedes identificar tres posiciones principales: apagado, encendido y arranque. Estas posiciones controlan el flujo de corriente hacia diferentes partes del sistema eléctrico del tractor.
Primero, observa los símbolos que indican los diferentes contactos del interruptor. El símbolo para “encendido” generalmente muestra una línea continua, mientras que para “arranque” verás un símbolo que conecta los cables del motor de arranque. Asegúrate de identificar cada uno de estos símbolos, ya que te indicarán la forma correcta de conectar los cables.
El siguiente paso es entender cómo interactúan los cables con cada posición del interruptor. En la posición de apagado, no debe haber flujo de corriente a ningún componente crítico. Al girar el interruptor a la posición de encendido, se activa la corriente hacia el sistema de ignición. Finalmente, en la posición de arranque, la corriente alimenta al motor de arranque y pone en marcha el motor.
Una vez que hayas comprendido las posiciones, revisa los componentes conectados a cada uno. Los diagramas a menudo incluyen detalles como resistencias, fusibles y relés. Es importante asegurarse de que todos los componentes estén correctamente conectados y en buen estado para evitar fallos eléctricos.
Los diagramas también incluyen conexiones a tierra, que son vitales para la seguridad y el funcionamiento del sistema eléctrico. Asegúrate de que todos los cables a tierra estén bien conectados para evitar cualquier cortocircuito.
Revisa el diagrama varias veces mientras trabajas, y asegúrate de seguir las conexiones correctamente. Si tienes dudas, consulta el manual específico de tu modelo de John Deere, ya que los diagramas pueden variar ligeramente entre modelos.
Pasos para reparar un interruptor de encendido defectuoso en John Deere
Si el interruptor de encendido de tu John Deere no funciona correctamente, sigue estos pasos para repararlo.
- Desconectar la batería: Antes de comenzar cualquier reparación, asegúrate de desconectar la batería del tractor para evitar cortocircuitos o lesiones.
- Retirar el panel de acceso: Utiliza una herramienta adecuada para quitar el panel que cubre el interruptor de encendido. Esto te permitirá acceder a las conexiones del interruptor.
- Inspeccionar el interruptor: Examina visualmente el interruptor de encendido en busca de signos de daño, como cables sueltos o quemados, o piezas rotas.
- Probar la continuidad: Usa un multímetro para verificar la continuidad en el interruptor. Si no muestra continuidad en la posición de encendido, el interruptor podría estar defectuoso.
- Reemplazar el interruptor: Si el interruptor está dañado, es recomendable reemplazarlo. Compra un interruptor de repuesto compatible con tu modelo John Deere y realiza la instalación según las instrucciones del fabricante.
- Verificar las conexiones: Asegúrate de que los cables estén correctamente conectados al interruptor. Las conexiones flojas pueden causar fallos en el encendido.
- Reinstalar el panel: Una vez que hayas reemplazado el interruptor y comprobado que todo está funcionando correctamente, vuelve a colocar el panel de acceso.
- Conectar la batería: Vuelve a conectar la batería y prueba el interruptor para asegurarte de que el encendido funcione de manera correcta.
Con estos pasos, podrás reparar el interruptor de encendido de tu John Deere de manera rápida y efectiva.
Solución de problemas comunes en el sistema de encendido de John Deere
Revisa la batería. Asegúrate de que esté cargada y en buen estado. Si la batería está descargada, reemplázala o cárgala antes de continuar con el diagnóstico.
Verifica el interruptor de encendido. Si el motor no arranca, puede ser un problema con el interruptor. Usa un multímetro para comprobar la continuidad. Si no hay señal, reemplaza el interruptor.
Comprueba los cables de conexión. Los cables sueltos o corroídos pueden causar fallos en el sistema de encendido. Inspecciona los cables, especialmente los de la batería y el interruptor. Limpia o reemplaza los cables dañados.
Revisa el relé de arranque. Si el motor de arranque no se activa, es posible que el relé esté defectuoso. Haz una prueba de continuidad en el relé. Si no responde, reemplázalo.
Examina el motor de arranque. Si escuchas un clic pero el motor no gira, el motor de arranque podría estar defectuoso. Realiza una prueba de voltaje en el motor de arranque para verificar si recibe energía. Si no, reemplázalo.
Verifica el interruptor de seguridad. Muchos modelos de John Deere tienen interruptores de seguridad que impiden el arranque si no están correctamente activados. Asegúrate de que el interruptor de seguridad esté funcionando correctamente y que no esté bloqueando el encendido.
Inspecciona los fusibles. Si alguno de los fusibles relacionados con el sistema de encendido está quemado, reemplázalo. Los fusibles defectuosos pueden interrumpir el suministro de energía al motor.
