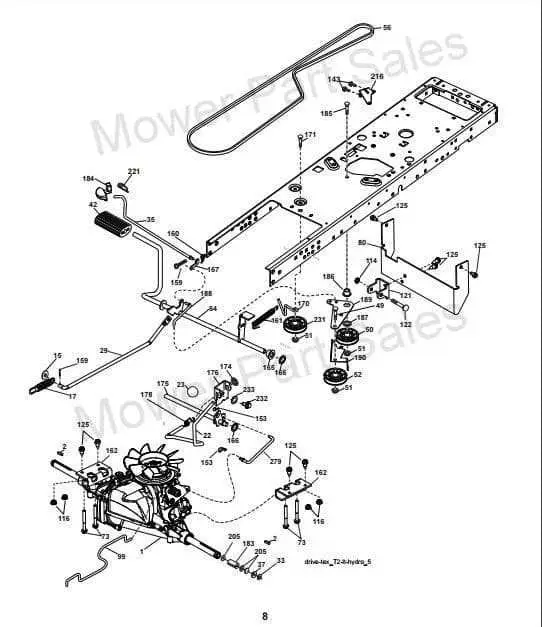

Localiza la correa de transmisión correcta utilizando el diagrama específico del John Deere Hydro 185. Este diagrama muestra con claridad la ruta de la correa, incluyendo el orden exacto de poleas y tensores, lo que evita errores durante el reemplazo.
Antes de retirar la correa, ajusta el freno de estacionamiento y desconecta la batería para asegurar un entorno seguro. Marca la posición de cada polea y toma nota de la tensión inicial para facilitar la instalación de la nueva correa sin afectar la alineación del sistema.
Durante la instalación, sigue el trazado indicado en el diagrama al pie de la letra. Asegúrate de que la correa esté correctamente asentada en todas las poleas y que la tensión aplicada sea la recomendada por el fabricante, evitando deslizamientos o desgaste prematuro.
Después de colocar la correa, realiza una prueba de funcionamiento bajo carga ligera. Observa cualquier signo de vibración o ruido irregular, ya que esto indica posibles errores en la ruta o en la tensión. Ajusta según sea necesario para mantener el rendimiento óptimo del Hydro 185.
Guía práctica del diagrama de la correa del John Deere Hydro 185
Localiza primero la correa principal que conecta la polea del motor con la transmisión hidráulica. Asegúrate de que la correa esté alineada con todas las poleas y no presente desgaste visible ni grietas.
Identifica las poleas tensora y loca. La polea tensora permite ajustar la tensión de la correa; gira el perno de ajuste lentamente hasta obtener la tensión adecuada, evitando que la correa quede floja o demasiado apretada.
Revisa el recorrido completo de la correa siguiendo el diagrama del Hydro 185. Confirma que cada vuelta alrededor de las poleas coincida exactamente con la representación del diagrama, prestando atención a los giros invertidos o cruces.
Comprueba que la correa no roce bordes afilados o partes móviles adicionales que puedan dañarla durante el funcionamiento. Mantén limpio el área de contacto de las poleas para evitar deslizamientos o ruidos excesivos.
Si reemplazas la correa, utiliza siempre una de repuesto compatible con el modelo Hydro 185. Instala la nueva correa siguiendo el mismo recorrido y ajusta la tensión mediante la polea tensora. Verifica que todas las conexiones estén firmes antes de arrancar el motor.
Observa el comportamiento de la correa durante los primeros minutos de operación. Ajusta nuevamente la tensión si notas deslizamiento o vibraciones inusuales. Mantener el recorrido y la tensión correctos prolonga la vida útil de la correa y protege la transmisión hidráulica.
Identificación de la correa y componentes relacionados
Para identificar correctamente la correa del John Deere Hydro 185, verifica el número de serie impreso en su superficie, normalmente ubicado cerca del borde. Esta referencia coincide con el diagrama de la correa y permite distinguirla de otras correas de tamaños similares.
Examina las poleas principales: la polea motriz conectada al motor y la polea impulsora en el eje de transmisión. La correa debe asentarse de manera uniforme sobre ambas, sin torceduras ni desgastes visibles. Revisa también la polea tensora, que mantiene la tensión adecuada; cualquier holgura puede causar deslizamiento o ruido.
Inspecciona los rodamientos y ejes relacionados con la correa. Rodamientos desgastados afectan la alineación y la vida útil de la correa. Confirma que los ejes giren suavemente y que no existan restos de suciedad o grasa que interfieran con el movimiento.
Identifica las marcas de desgaste en la correa, como grietas, estrías o deshilachado. Estas señales indican que la correa necesita reemplazo. Comparar la correa actual con el diagrama oficial permite verificar si la ruta y la tensión coinciden con la configuración recomendada por John Deere.
Confirma el recorrido de la correa siguiendo el diagrama, asegurando que cada polea esté en la posición correcta y que la correa cruce los puntos indicados sin invertir el sentido. Este paso previene fallos en la transmisión hidráulica y optimiza el funcionamiento del Hydro 185.
Instrucciones paso a paso para instalar y reemplazar la correa
Apague el motor y retire la llave de contacto antes de comenzar cualquier trabajo. Coloque el tractor en superficie plana y asegure el freno de estacionamiento.
Localice la correa existente y examine la ruta siguiendo el diagrama del Hydro 185. Identifique los puntos de tensión y los rodillos que deberán soltarse para retirar la correa.
Afloje el tensor de la correa girando el tornillo o liberando la palanca según el modelo. Retire la correa vieja con cuidado, evitando dañar poleas o componentes cercanos.
Compare la correa nueva con la antigua, asegurándose de que coincidan en longitud, tipo y número de ranuras. Coloque la correa nueva en las poleas siguiendo el diagrama exacto de enrutamiento.
Ajuste el tensor para aplicar la tensión adecuada a la correa. La tensión correcta permite un leve movimiento al presionar con los dedos en el punto más largo de la correa, sin que quede floja ni excesivamente rígida.
Gire manualmente las poleas una o dos vueltas para asegurar que la correa se asiente correctamente y verifique que no haya roces ni desalineaciones.
Encienda el motor brevemente y observe la correa en funcionamiento. Apague el motor y revise nuevamente la tensión y la alineación, corrigiendo cualquier desviación antes de usar el tractor normalmente.
Solución de problemas comunes y ajustes necesarios
Verifica primero la tensión de la correa. Una correa floja genera deslizamientos y ruido; una demasiado tensa puede desgastar poleas y rodamientos.
- Para ajustar la tensión, afloja el perno del tensor, mueve el tensor hasta alcanzar la tensión recomendada y vuelve a apretar.
- Si la correa muestra grietas, desgaste irregular o deshilachado, reemplázala inmediatamente.
Revisa la alineación de las poleas. Desalineaciones provocan vibraciones y desgaste prematuro.
- Utiliza una regla o un láser de alineación para confirmar que todas las poleas estén en la misma línea.
- Ajusta los soportes de las poleas si detectas desviaciones superiores a 2 mm.
Comprueba los rodillos y poleas tensores por desgaste o bloqueos. Un rodillo agarrotado puede romper la correa o causar ruidos fuertes.
- Gira manualmente cada polea para asegurarte de que giren libremente.
- Lubrica los rodamientos si están secos y reemplaza los defectuosos.
Inspecciona el recorrido de la correa según el diagrama del Hydro 185 para asegurarte de que no haya cruces ni vueltas incorrectas.
Verifica también la presencia de suciedad, pasto o residuos entre la correa y las poleas; limpia con aire comprimido o un cepillo suave.
Si notas que la máquina vibra durante el funcionamiento, revisa la correa y las poleas por desgaste desigual y ajusta la tensión hasta eliminar vibraciones.
