El sistema hidráulico de los tractores John Deere es un componente clave para el funcionamiento eficiente de varias máquinas agrícolas. Es fundamental comprender cómo fluye el aceite hidráulico, cómo se distribuye la energía y cómo se conecta con los diferentes elementos del tractor. Este diagrama permite ver cómo cada parte del sistema interactúa para garantizar un rendimiento óptimo y evitar fallos comunes.
En primer lugar, la bomba hidráulica es responsable de generar la presión necesaria para mover el fluido a través del sistema. Una vez que el aceite es presurizado, se distribuye hacia los actuadores hidráulicos, como los cilindros, que realizan el trabajo en las herramientas o implementos conectados. La correcta identificación de cada componente en el diagrama es crucial para localizar posibles fugas o fallos en el sistema.
El mantenimiento adecuado incluye revisar las mangueras y las conexiones, asegurándose de que no haya obstrucciones ni fugas de fluido. Además, el nivel del aceite debe mantenerse dentro de los parámetros recomendados para evitar un desgaste prematuro de los componentes hidráulicos. Con un diagrama detallado, se facilita la identificación de las piezas que requieren atención o reemplazo.

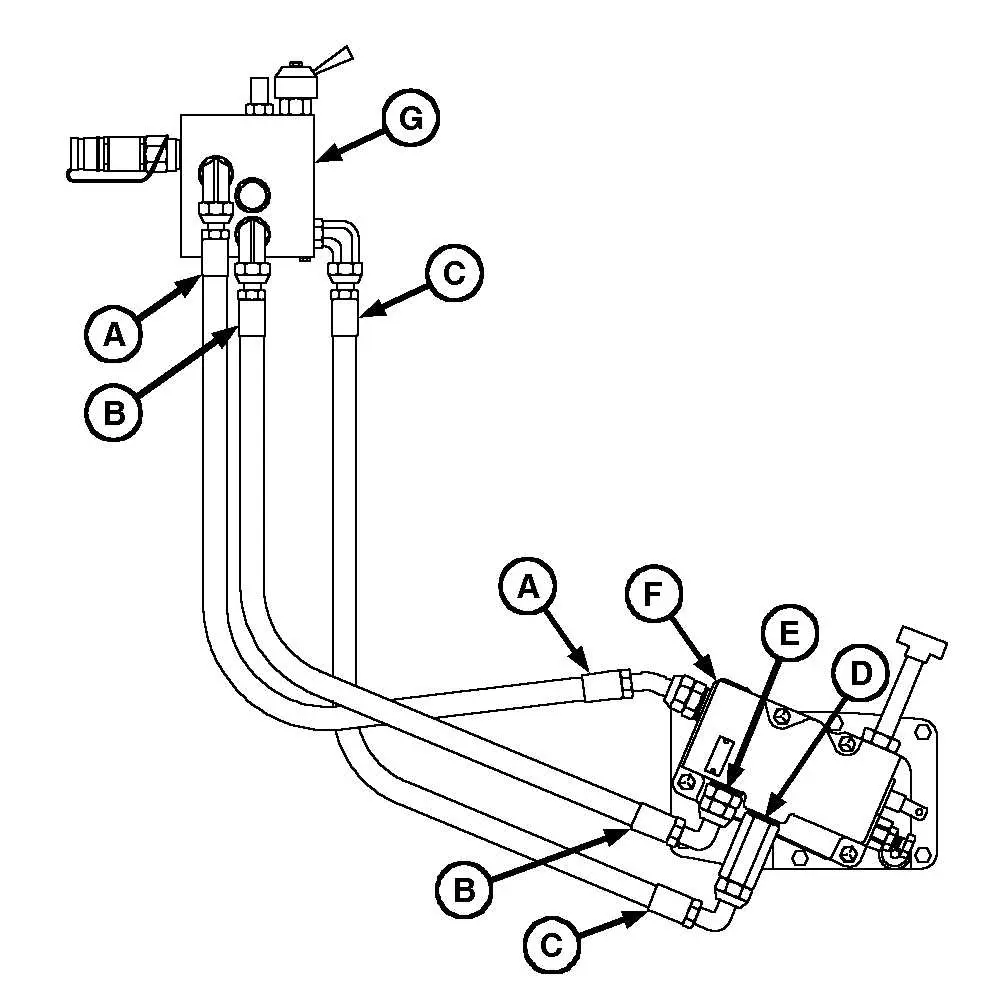

Diagrama del sistema hidráulico John Deere
El sistema hidráulico de John Deere utiliza componentes específicos para garantizar un rendimiento óptimo de la maquinaria. El diagrama muestra la disposición de las bombas, válvulas y cilindros, que permiten la transmisión de energía mediante fluidos. Para un mantenimiento adecuado, es esencial conocer la ubicación exacta de cada componente en el esquema.

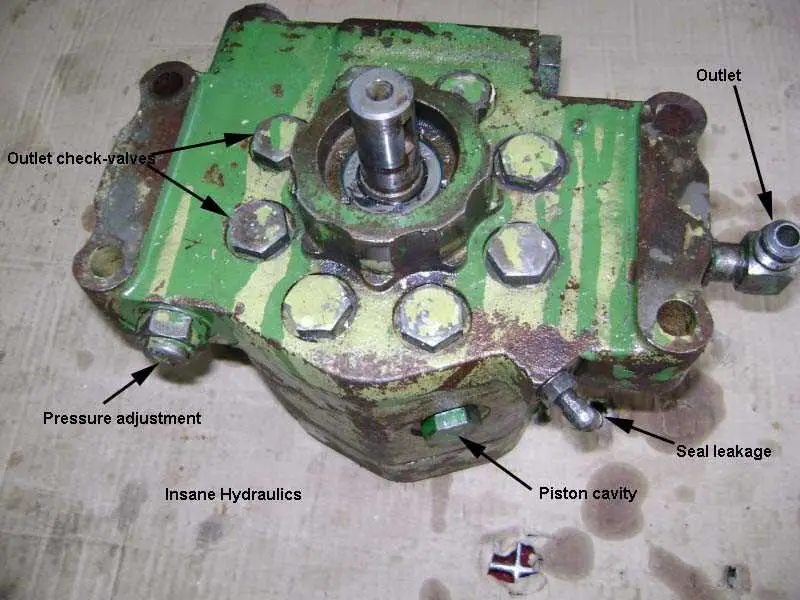

Una de las partes más destacadas es la bomba hidráulica, que proporciona presión al sistema. Asegúrese de que esté siempre bien lubricada para evitar fallos. El flujo de aceite debe seguir un camino controlado a través de válvulas de presión y de dirección, que regulan el movimiento de los actuadores.
Las válvulas de control tienen la función de gestionar el flujo y la presión del fluido. Su correcto ajuste permite un funcionamiento suave del sistema y evita daños por sobrepresión. En el diagrama, se indican los puntos críticos donde las válvulas deben ser revisadas periódicamente para garantizar su eficiencia.
Los cilindros hidráulicos son responsables de realizar el trabajo mecánico, moviendo las partes de la maquinaria según las señales del sistema hidráulico. Los diagramas detallan las conexiones entre estos cilindros y otros componentes clave, como las mangueras y los filtros, que aseguran que el fluido circula sin obstrucciones.
El sistema de filtrado es otra parte fundamental del diagrama. Los filtros eliminan impurezas que podrían dañar las bombas o las válvulas. Verifique regularmente el estado de los filtros para prevenir fallos a largo plazo en el sistema hidráulico.
El mantenimiento preventivo basado en este diagrama permite a los operadores identificar posibles problemas antes de que se conviertan en fallos graves. La comprensión completa del diagrama hidráulico mejora la eficiencia y extiende la vida útil de la maquinaria.
Cómo leer el diagrama del sistema hidráulico en un tractor John Deere
El diagrama del sistema hidráulico de un tractor John Deere muestra cómo fluye el aceite hidráulico a través de los componentes del sistema. Para entenderlo, sigue estos pasos:
- Identifica los componentes clave: Localiza las bombas hidráulicas, las válvulas de control, los cilindros y los conductos. Cada componente debe estar claramente marcado.
- Observa las líneas de flujo: Las líneas continúan de un componente a otro, mostrando la dirección del flujo del aceite hidráulico. Presta atención a las flechas o líneas de flujo representadas.
- Comprende los símbolos: Familiarízate con los símbolos estándar utilizados para representar los elementos hidráulicos. Esto te permitirá identificar rápidamente las funciones de cada parte.
- Estudia el circuito de presión: Examina el sistema de control de presión, asegurándote de que comprendes cómo se regula la presión dentro del circuito hidráulico.
- Verifica los controles de válvula: Las válvulas de control gestionan el flujo del aceite, y es importante saber cómo se conectan con las bombas y cilindros para entender el comportamiento del sistema.
Al leer el diagrama, sigue el flujo de aceite desde la bomba hasta los cilindros de trabajo, identificando los puntos de control de presión y retorno. Comprende cómo se activan los componentes según las operaciones del tractor.
Con estos pasos, podrás leer con eficacia el diagrama hidráulico, facilitando el mantenimiento y diagnóstico de cualquier problema relacionado con el sistema hidráulico de tu tractor John Deere.
Identificación de componentes clave en el sistema hidráulico John Deere
El sistema hidráulico de un tractor John Deere se compone de varios elementos que deben ser identificados correctamente para su mantenimiento y reparación. Primero, localiza la bomba hidráulica, encargada de generar la presión necesaria para mover los fluidos a través del sistema.
El siguiente componente es el depósito de fluido hidráulico. Este recipiente almacena el fluido utilizado en el sistema, y su nivel debe revisarse regularmente para evitar fallos. Verifica que no haya fugas en las mangueras que conectan el depósito con las válvulas y otras partes del sistema.
Las válvulas de control permiten dirigir el flujo de fluido hacia los actuadores, como cilindros y motores hidráulicos. Estas válvulas pueden ser manuales o electrónicas, dependiendo del modelo de tractor. Asegúrate de que las válvulas no presenten obstrucciones o daños que afecten el rendimiento del sistema.
El acumulador hidráulico es otro componente importante. Su función es almacenar energía hidráulica y liberar presión cuando sea necesario para evitar fluctuaciones en el sistema. Revísalo frecuentemente para verificar que esté funcionando correctamente.
Finalmente, no olvides el filtro hidráulico, que evita que las impurezas lleguen a las partes móviles del sistema, previniendo el desgaste prematuro. Realiza cambios de filtro de acuerdo con las recomendaciones del fabricante para mantener la eficiencia del sistema.
Solución de problemas comunes en el sistema hidráulico de John Deere
Si experimentas una disminución en la presión hidráulica, revisa primero los filtros del sistema. Los filtros obstruidos pueden restringir el flujo de aceite y reducir la presión. Reemplaza los filtros si están sucios o dañados para mejorar el rendimiento.
Cuando el tractor no responde correctamente a las acciones hidráulicas, verifica el nivel de aceite en el sistema. Un nivel bajo de aceite puede ocasionar un mal funcionamiento. Asegúrate de que el aceite esté limpio y en el nivel recomendado.
Un problema frecuente es la fuga de aceite, especialmente en las mangueras. Inspecciona cuidadosamente las mangueras y conexiones para detectar signos de desgaste o daño. Si encuentras alguna fuga, reemplaza la manguera afectada inmediatamente para evitar pérdidas de presión y garantizar el correcto funcionamiento del sistema.
Si notas ruidos extraños durante el funcionamiento del sistema hidráulico, es posible que haya aire atrapado en el sistema. Purga el aire de las líneas hidráulicas siguiendo las instrucciones del manual del tractor para asegurar un flujo suave de aceite y evitar daños en la bomba hidráulica.
En algunos casos, la bomba hidráulica puede presentar fallos debido a la acumulación de suciedad o piezas desgastadas. Realiza un mantenimiento regular de la bomba, limpiándola y revisando sus componentes para detectar signos de desgaste. Si la bomba muestra fallos, reemplázala por una nueva o repárala según sea necesario.
Si el sistema hidráulico sigue sin funcionar correctamente después de seguir estas recomendaciones, consulta el manual de servicio para una solución más detallada o contacta con un técnico especializado en sistemas hidráulicos de John Deere.
