Consulta el diagrama de la bomba hidráulica de tu modelo específico de John Deere para identificar con precisión las conexiones de entrada y salida, los conductos internos y los componentes críticos. Esto facilita localizar fugas, reemplazar sellos y ajustar la presión de funcionamiento sin riesgo de dañar el sistema.
Observa la orientación de los pistones y el rotor en el esquema para comprender cómo fluye el aceite hidráulico a través de cada sección. Reconocer la posición de las válvulas de control y los filtros te permite planificar mantenimiento preventivo y detectar bloqueos antes de que afecten el rendimiento.
Marca los puntos de lubricación y las líneas de retorno según el diagrama para mantener la bomba operando de manera estable. Identificar correctamente estas rutas evita sobrecalentamientos y desgaste prematuro de los componentes internos, asegurando que la presión hidráulica se mantenga constante bajo diferentes cargas de trabajo.
Usa códigos de referencia y números de pieza incluidos en el diagrama para ordenar repuestos sin errores. Esto reduce tiempos de inactividad y asegura que cada elemento encaje exactamente como lo diseñó el fabricante, manteniendo la eficiencia mecánica y la seguridad del sistema.

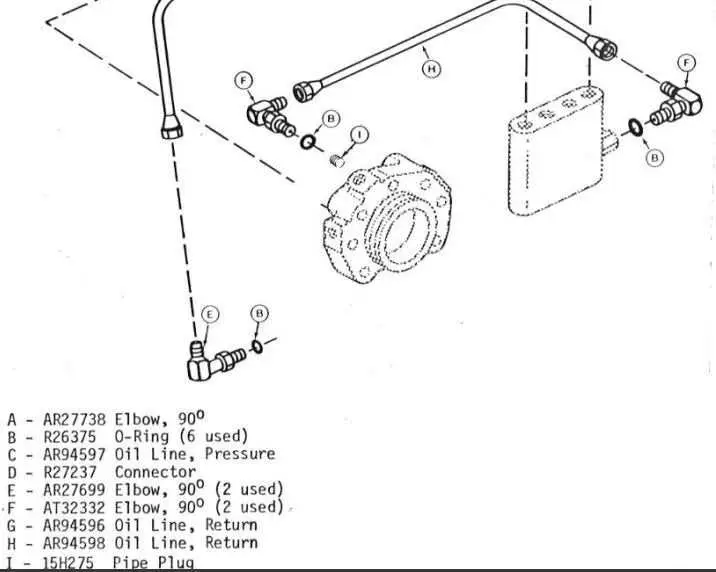

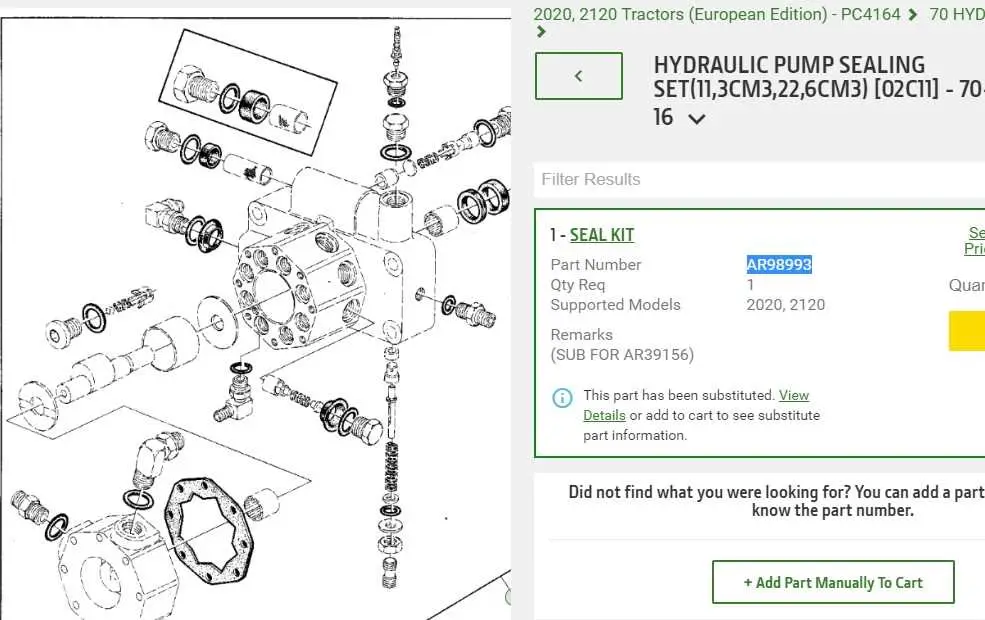

Diagrama de la Bomba Hidráulica John Deere
Consulta el diagrama de la bomba hidráulica John Deere para identificar cada componente y su función. Esto facilita el diagnóstico de fallas y la optimización del rendimiento del sistema hidráulico.
El diagrama muestra las siguientes partes clave:
- Rotor y engranajes internos: Gestionan el flujo de aceite y generan la presión necesaria para operar los implementos.
- Válvula de alivio: Protege el sistema contra sobrepresión, desviando el exceso de aceite.
- Cuerpo de la bomba: Aloja los engranajes y mantiene el sellado hidráulico.
- Conexiones de entrada y salida: Permiten la circulación del aceite desde el depósito hacia los cilindros hidráulicos.
- Filtro de aceite: Evita que partículas dañinas ingresen a los componentes internos.
Para interpretar correctamente el diagrama:
- Identifica cada línea de flujo y determina si corresponde a presión o retorno.
- Observa las posiciones de las válvulas y cómo afectan la dirección del aceite.
- Verifica el engranaje de accionamiento y su alineación con el motor.
- Localiza los sellos y empaques críticos que previenen fugas.
Revisar este diagrama antes del mantenimiento reduce riesgos de daños y asegura que la bomba funcione dentro de los parámetros óptimos. Mantén anotadas las referencias de cada pieza para reemplazos precisos y consulta los códigos de parte que aparecen en el diagrama.
Cómo interpretar las líneas de flujo en el diagrama hidráulico
Identifica primero los símbolos de flechas: cada flecha indica la dirección del flujo dentro del circuito. Observa si las líneas son continuas o punteadas; las continuas muestran el flujo principal, mientras que las punteadas señalan derivaciones o retorno.
Nota los diferentes grosores de las líneas. Un grosor mayor suele representar mayor presión o caudal, mientras que las líneas finas indican presión reducida o circuitos auxiliares. Esto ayuda a anticipar la respuesta de válvulas y actuadores en condiciones específicas.
Presta atención a los cruces de líneas: si una línea atraviesa otra con un punto sólido, significa conexión hidráulica; si no hay punto, las líneas solo se cruzan sin interacción. Este detalle evita errores al identificar rutas de aceite y posibles interferencias.
Reconoce los colores o códigos si están presentes. Muchos diagramas usan rojo para presión, azul para retorno y verde para aceite filtrado o drenaje. Asociar cada línea con su función facilita la lectura rápida del sistema completo.
Observa la secuencia de componentes a lo largo de la línea de flujo. Cada bomba, válvula o cilindro conectado modifica presión y dirección; marcar estos cambios permite planificar ajustes y mantenimiento sin afectar otros elementos del circuito.
Procedimientos de mantenimiento basados en el diagrama de la bomba
Inspecciona las conexiones hidráulicas siguiendo el diagrama para detectar fugas o desgaste en las juntas y mangueras. Sustituye los sellos dañados de inmediato para evitar pérdida de presión.
Verifica el nivel de aceite hidráulico y la viscosidad recomendada por John Deere, usando los puntos de llenado y drenaje indicados en el diagrama. Cambia el aceite cada 500 horas de uso o según indique el manual específico del modelo.
Limpia los filtros de aspiración y retorno según las rutas mostradas en el diagrama, asegurando que no queden residuos que puedan obstruir el flujo. Sustituye filtros obstruidos o dañados sin demoras.
Ajusta la presión de trabajo usando los valores señalados en el diagrama para cada línea de salida. Comprueba que las válvulas de alivio respondan correctamente, evitando sobrecargas en el sistema.
Revisa el acoplamiento de la bomba al motor y el estado de los engranajes internos, guiándote por la ubicación de los componentes en el diagrama. Lubrica los puntos indicados con grasa de alta presión según las indicaciones del fabricante.
Monitorea la temperatura del aceite durante el funcionamiento y compara con los rangos sugeridos en el diagrama. Interviene inmediatamente si se detectan puntos calientes que puedan indicar fricción excesiva o falta de lubricación.
Realiza pruebas de caudal conectando los manómetros en los puntos señalados. Esto permite identificar pérdidas de eficiencia o bloqueos en circuitos específicos antes de que provoquen daños mayores.
