Consulta directamente el diagrama del mower deck del John Deere GT235 antes de realizar cualquier ajuste o reparación. Este esquema facilita la identificación de cada componente, desde las cuchillas hasta las poleas, evitando confusiones y ahorrando tiempo durante el mantenimiento.
El plano muestra con claridad la posición de correas, rodillos y tensores. Gracias a esta representación visual resulta sencillo verificar si la correa está correctamente instalada, localizar un rodamiento desgastado o confirmar la orientación de las cuchillas para un corte uniforme.
Al usar el diagrama del deck, también puedes anticipar el tipo de repuesto que necesitas. Con las referencias exactas se minimizan errores en la compra de piezas y se garantiza un ajuste perfecto, lo que prolonga la vida útil del tractor cortacésped.
Además, comprender la disposición mecánica ayuda a realizar limpiezas más precisas y a detectar acumulaciones de césped en áreas críticas. Con este conocimiento, el GT235 mantiene un rendimiento estable y un corte limpio temporada tras temporada.

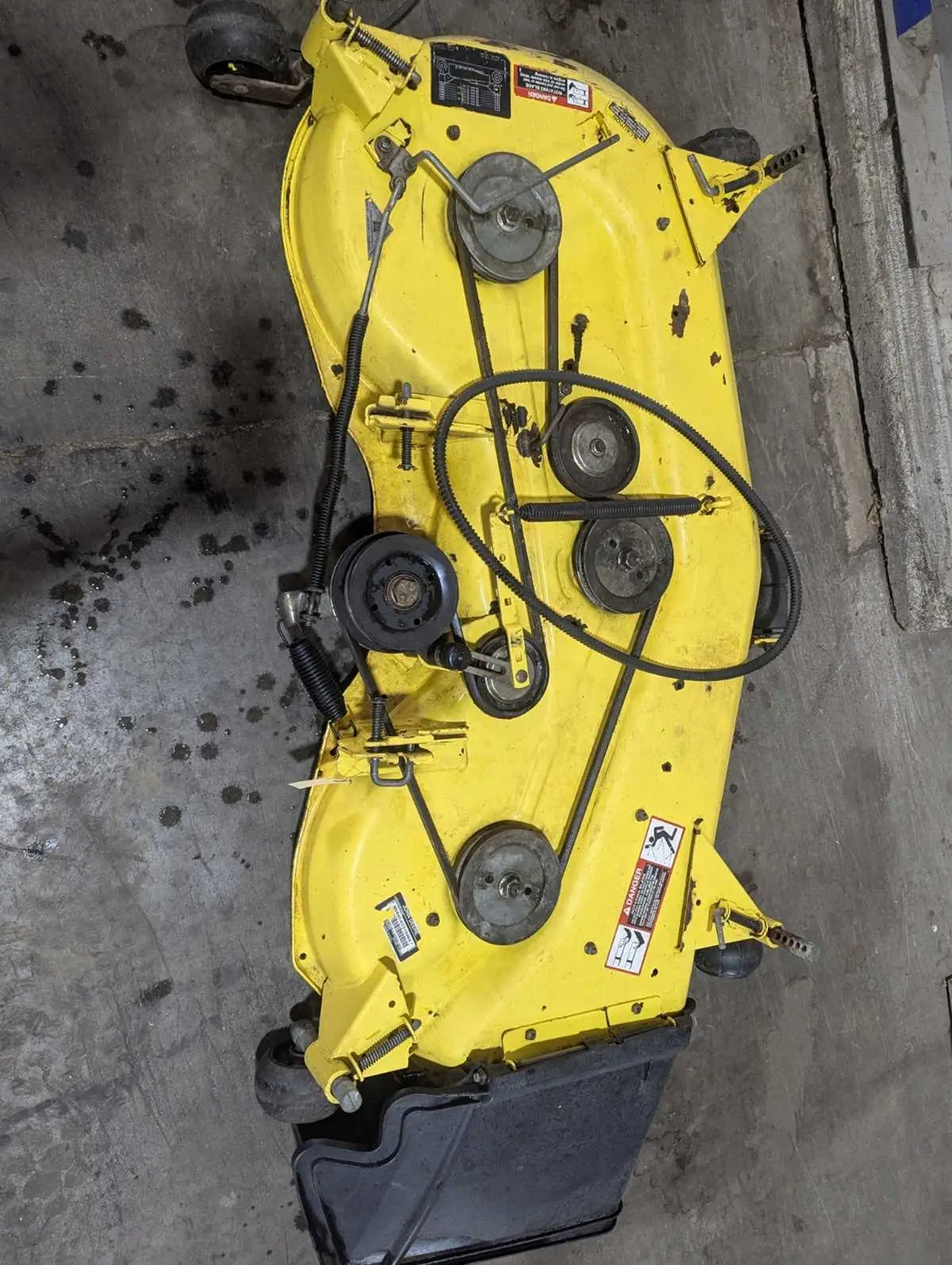

John Deere GT235 mower deck diagram
Consulta el diagrama del deck del John Deere GT235 antes de desmontar piezas para asegurar un montaje correcto y evitar pérdidas de tiempo.
- Correa de transmisión: identifica el recorrido exacto, desde la polea del motor hasta las poleas de las cuchillas. Un montaje incorrecto provoca vibraciones y desgaste prematuro.
- Poleas: revisa que estén alineadas y libres de óxido. El diagrama muestra la ubicación de la polea tensora y su resorte, clave para mantener la correa en tensión adecuada.
- Cuchillas: el gráfico indica la dirección correcta de montaje. Instalar una cuchilla al revés reduce el corte y puede dañar el deck.
- Rodillos delanteros y traseros: observa en el esquema su posición para mantener la altura de corte uniforme y evitar que el deck roce con el suelo.
Usa el diagrama como guía práctica para sustituir correas, ajustar tensores y verificar que todas las piezas vuelvan a su sitio correcto después de una limpieza o mantenimiento.
Identificación de las piezas principales en el diagrama del deck
Revisa primero las cuchillas, ya que son el componente que realiza el corte directo. El diagrama muestra su posición exacta, el sentido de giro y el punto de fijación al husillo.
Ubica los husillos (spindles), que sostienen las cuchillas y permiten su rotación. Cada husillo se conecta a una polea superior, lo que facilita la transmisión de movimiento desde la correa.
Localiza la correa de transmisión, que enlaza las poleas del motor con las poleas de los husillos. Su trayectoria en el diagrama ayuda a confirmar que la instalación no tenga cruces indebidos ni desajustes.
Observa las poleas principales y las guías auxiliares. Estas piezas mantienen la correa en la ruta adecuada y aseguran la tensión correcta durante el trabajo.
Verifica la posición del tensor, pieza que ajusta automáticamente la tensión de la correa. El diagrama indica su ubicación exacta y el resorte que lo mantiene activo.
Identifica las ruedas de apoyo en la parte delantera y lateral del deck. Estas evitan que el conjunto toque el suelo en terrenos irregulares y ayudan a conservar un corte uniforme.
Cómo interpretar el recorrido de la correa en el esquema
Identifica primero las poleas motrices y conducidas: en el esquema del John Deere GT235 suelen aparecer con distinto tamaño; la polea del motor es más pequeña y se ubica en la parte frontal del conjunto.
Sigue el dibujo de la correa observando el sentido de giro. Las líneas continuas representan la parte en contacto con la ranura de la polea, mientras que las secciones punteadas muestran la cara lisa que pasa sobre tensores o rodillos guía.
Verifica la posición del tensor de resorte. Este componente mantiene la tensión adecuada y normalmente se coloca en el costado derecho; el esquema lo señala con un resorte conectado al brazo del tensor.
Asegúrate de que la correa pase por debajo de las poleas de las cuchillas y por encima de los rodillos guía según la dirección indicada. Un error común es invertir este recorrido, lo que provoca vibración y desgaste prematuro.
Usa el diagrama como referencia durante la instalación: coloca primero la correa en la polea del motor, luego en las poleas de cuchillas y termina ajustando el tensor. Siguiendo el orden visual del esquema reduces la probabilidad de montajes incorrectos.
Ubicación de puntos de ajuste y mantenimiento en el deck
Ajusta la tensión de la correa desde el soporte lateral derecho, donde se encuentra el brazo tensor con resorte. Afloja la tuerca de retención, mueve el brazo para corregir la tensión y aprieta nuevamente.
Regula la altura de corte utilizando las palancas de ajuste en ambos lados del deck. Verifica que las cuchillas queden paralelas al suelo midiendo la distancia desde los extremos delanteros y traseros de la hoja hasta una superficie plana.
Lubrica los engrasadores ubicados en los husillos de las cuchillas y en el eje delantero del deck. Aplica grasa de litio cada 25 horas de uso para evitar desgaste prematuro.
Revisa el punto de sujeción del cable del freno de cuchilla en la parte superior izquierda. Ajusta el tornillo de fijación si notas retraso en la detención de las cuchillas al soltar el embrague.
Inspecciona periódicamente los pernos que aseguran el deck al chasis en los soportes delanteros y traseros. Aprieta si detectas juego, ya que una fijación floja provoca vibraciones y cortes desiguales.
