Para reparar o mantener el sistema eléctrico del volquete del John Deere Gator, es clave comprender cómo está estructurado el cableado. Este diagrama muestra los puntos de conexión y los circuitos principales involucrados en el sistema de elevación del volquete, lo que facilita las reparaciones y ajustes sin complicaciones.
Comienza revisando los conectores principales: asegúrate de que todas las conexiones estén limpias y sin corrosión. Los cables deben estar firmemente conectados a los terminales, sin signos de desgaste. En el diagrama, los cables de color rojo representan el suministro de energía, mientras que los de color negro son para tierra.
Reemplaza cualquier cable dañado o desgastado siguiendo el diagrama para evitar fallos eléctricos. Si los cables están demasiado corroídos, considera sustituir los conectores también. Además, ten en cuenta la ubicación de los interruptores de seguridad, que son cruciales para evitar activaciones accidentales.
Revisa los fusibles según el diagrama, ya que estos protegen los circuitos eléctricos de sobrecargas. Si algún fusible se funde, reemplázalo con uno del mismo amperaje para evitar futuros problemas en el sistema eléctrico.

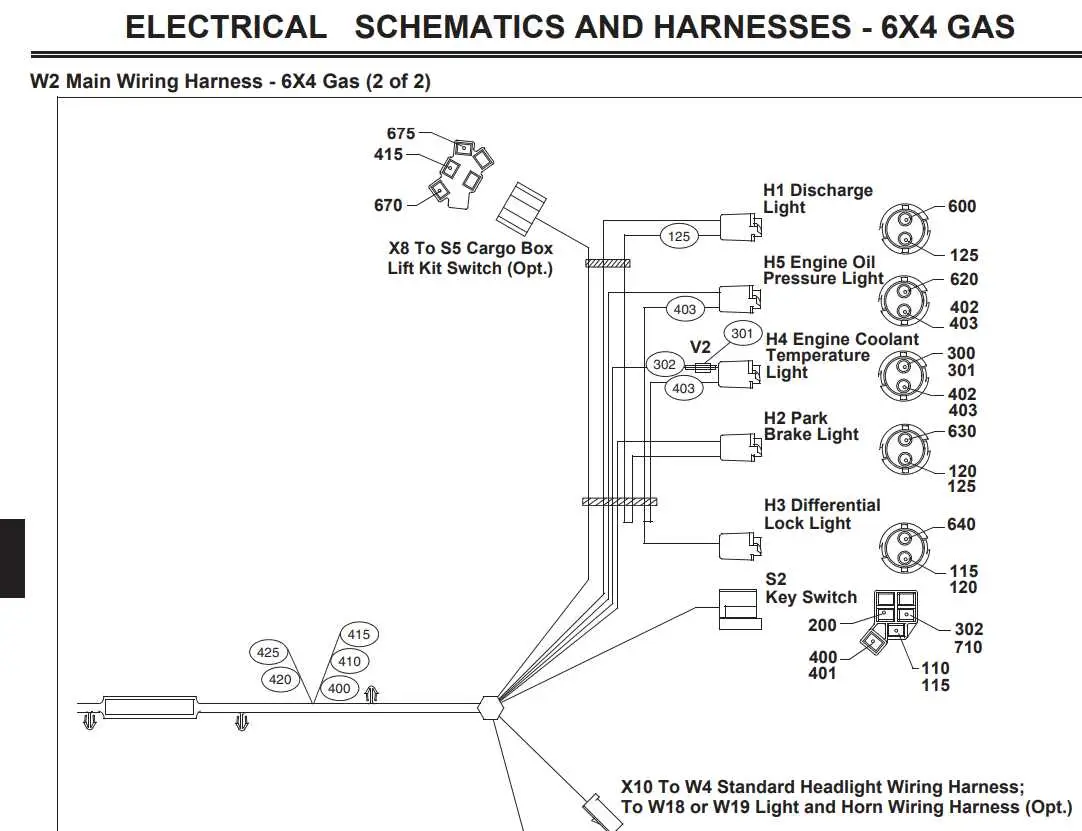

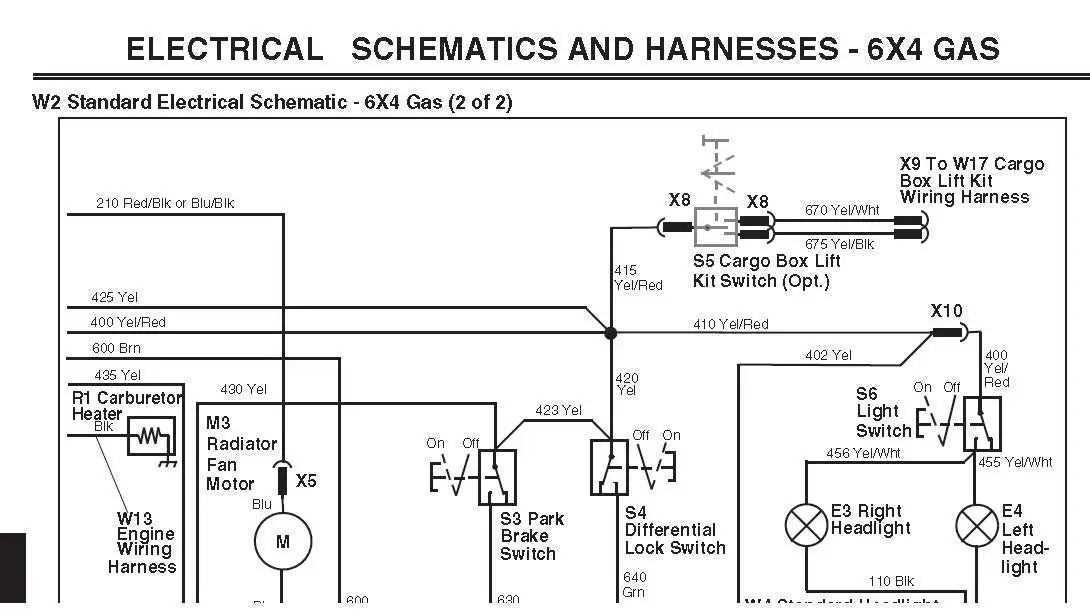

Diagrama de cableado del compartimento de carga del John Deere Gator
Para realizar el cableado correcto del compartimento de carga del John Deere Gator, primero asegúrate de que el vehículo esté apagado y desconectado de la fuente de alimentación. Esto previene accidentes durante la instalación.
En el diagrama de cableado, los cables principales que controlan el sistema de apertura y cierre del compartimento están conectados a un interruptor de control montado en el panel del vehículo. Este interruptor debe estar correctamente conectado a la batería a través de un fusible para evitar sobrecargas eléctricas.
El cableado incluye un cable de alimentación positivo que conecta la batería con el motor que activa el sistema hidráulico del compartimento. Asegúrate de que este cable esté lo suficientemente grueso para soportar la carga, sin riesgo de sobrecalentamiento.
También es importante verificar la correcta conexión de los cables de tierra, que deben ir a una parte metálica del chasis del Gator para garantizar que la corriente fluya de manera segura y eficiente.
Finalmente, revisa las conexiones del motor hidráulico, ya que cualquier cable mal conectado puede causar fallos en el sistema. Usa conectores de calidad para evitar que se aflojen con el tiempo y realices revisiones periódicas del sistema de cableado para mantener su funcionalidad.
Identificación de los componentes eléctricos del sistema de cableado
Para asegurar un funcionamiento adecuado del sistema eléctrico en el compartimento de carga del John Deere Gator, es fundamental identificar correctamente los componentes clave del sistema de cableado. A continuación se detallan los elementos más importantes:
- Interruptor de encendido: Permite iniciar o apagar el sistema eléctrico del Gator. Asegúrese de que el interruptor esté bien conectado y funcione correctamente.
- Fusibles: Protegen el sistema eléctrico de sobrecargas. Verifique regularmente el estado de los fusibles y sustitúyalos si están quemados.
- Relé de la bomba de elevación: Controla la activación de la bomba que eleva el compartimento de carga. Asegúrese de que el relé esté conectado y en buen estado.
- Cables principales: Los cables de alimentación principales distribuyen la energía desde la batería a los diversos componentes eléctricos. Verifique que no presenten daños ni corrosión.
- Conectores: Los conectores eléctricos permiten la comunicación entre diferentes componentes. Revise que los conectores estén firmemente conectados y sin signos de desgaste.
- Sensor de posición de la cama: Este sensor asegura que el sistema de elevación funcione de manera segura y eficiente. Asegúrese de que esté bien instalado y sin obstrucciones.
Realizar inspecciones periódicas de estos componentes ayudará a mantener el sistema eléctrico funcionando de manera estable y evitar posibles fallos en el sistema de cableado. Mantenga siempre los componentes limpios y sin signos de corrosión.
Conexión de los cables para activar el sistema de descarga
Para activar el sistema de descarga del John Deere Gator, comienza por identificar los cables de alimentación y control en el sistema de cableado. Los cables deben conectarse correctamente para garantizar que el motor del sistema de descarga reciba la señal adecuada desde el interruptor de control.
Primero, localiza el cable positivo de la batería, que generalmente se conecta a un relé o interruptor de control. Este cable es responsable de enviar energía al sistema de descarga cuando se activa el interruptor.
A continuación, conecta el cable de señal del interruptor de control al relé que activa el motor. Este relé debe estar conectado correctamente al motor de descarga para asegurar que el movimiento del letrero de la cama se inicie cuando se pulse el interruptor.
No olvides verificar la conexión de la tierra (masa) que debe ir a la parte metálica del Gator o a un punto de referencia a tierra para evitar fallos en el sistema. Esta conexión es clave para el correcto funcionamiento del circuito eléctrico del sistema de descarga.
Por último, prueba el sistema una vez que todas las conexiones estén realizadas. Asegúrate de que el interruptor active el relé, lo que a su vez debe accionar el motor y permitir que la cama de descarga se levante sin problemas.
Solución de problemas comunes en el cableado del compartimento de carga
Revisa conexiones sueltas: Las conexiones sueltas o corroídas pueden interrumpir el flujo de corriente. Asegúrate de que todos los cables estén firmemente conectados y que los terminales estén limpios. Si encuentras algún conector dañado, reemplázalo de inmediato.
Inspecciona los cables por daños: Revisa cada cable en busca de desgaste o cortaduras. Los cables expuestos pueden ocasionar cortocircuitos. Si encuentras cables dañados, reemplázalos y asegúrate de aislar bien las nuevas conexiones para evitar futuros problemas.
Verifica el interruptor de descarga: Si el sistema no responde, el interruptor de descarga podría estar defectuoso. Prueba el interruptor con un multímetro para asegurarte de que está funcionando correctamente. Si está defectuoso, cámbialo por uno nuevo.
Revisa el fusible del sistema: Un fusible quemado puede causar que el sistema no se active. Localiza el fusible correspondiente y reemplázalo si está dañado. Utiliza siempre un fusible del mismo amperaje para evitar sobrecargar el circuito.
Controla la batería: La batería con poca carga o en mal estado puede no proporcionar suficiente energía para el sistema de cableado. Mide el voltaje de la batería y asegúrate de que esté en buen estado. Si es necesario, reemplaza la batería.
Comprueba los relés: Los relés defectuosos pueden impedir que el sistema de descarga funcione correctamente. Verifica que los relés estén en buen estado y reemplázalos si es necesario.
