Consulta el diagrama de cableado del John Deere Gator 850D para identificar rápidamente las conexiones del motor, la batería y los accesorios eléctricos. Mantén a mano los códigos de color de los cables: el rojo indica alimentación positiva, el negro masa y el verde conexiones de señal. Esto facilita localizar fallas y evitar cortocircuitos durante reparaciones.
Verifica cada fusible antes de realizar ajustes. El diagrama muestra la ubicación exacta de los fusibles principales y secundarios, así como los relés del sistema eléctrico. Esto permite reemplazar componentes dañados sin desmontar múltiples partes del vehículo.
Para instalaciones adicionales, sigue las rutas de los cables principales y los puntos de tierra indicados en el esquema. Conecta los accesorios a circuitos con capacidad suficiente para soportar la carga eléctrica y evita sobrecargar el sistema, garantizando un funcionamiento estable del Gator 850D.
Utiliza el diagrama como guía durante el mantenimiento preventivo. Comprueba conexiones sueltas, terminales corroídas y cables dañados, siguiendo las referencias del esquema. Esto reduce el riesgo de fallos eléctricos y mejora la seguridad al operar el vehículo.

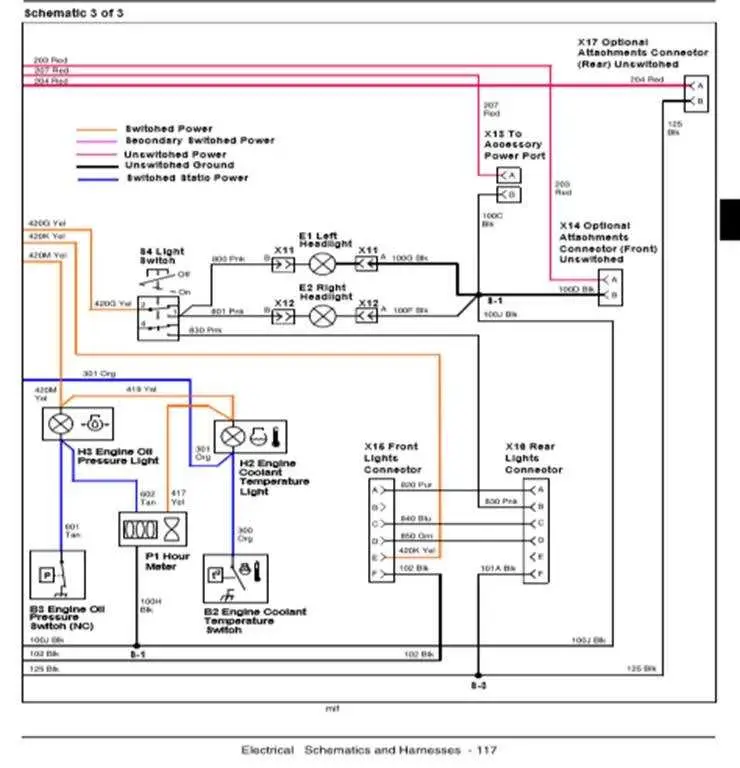

Diagrama de cableado John Deere Gator 850D
Localiza el arnés principal y verifica que todos los conectores estén correctamente fijados. El conector de la batería se encuentra en la parte delantera, identificado por cables rojo y negro; asegúrate de que el terminal positivo esté libre de corrosión.
El sistema de luces utiliza fusibles individuales para cada función. Revisa el fusible de los faros delanteros (15 A) y el de las luces traseras (10 A) antes de diagnosticar un fallo eléctrico. Con un multímetro, mide continuidad entre los extremos de los cables para detectar cortes o desgaste.
El módulo de control del motor (ECM) está ubicado debajo del asiento del conductor. Conecta los pines siguiendo el código de colores: verde para señales de velocidad, azul para sensores de temperatura y amarillo para control de inyección. Mantén las conexiones firmes y sin holguras para evitar fallos intermitentes.
Para accesorios adicionales, utiliza la caja de fusibles auxiliar en el compartimento trasero. Cada salida está marcada con su amperaje; no excedas la capacidad indicada para evitar daños en el sistema eléctrico.
Finaliza el cableado asegurando que los cables estén sujetos con bridas y alejados de superficies calientes o móviles. Esto previene cortocircuitos y mantiene el sistema confiable durante operaciones prolongadas.
Localización y conexión de los fusibles y relés principales
Identifica la caja de fusibles ubicada debajo del asiento del conductor. Esta alberga los fusibles y relés clave que protegen el sistema eléctrico del John Deere Gator 850D.
Para localizar los fusibles principales:
- Fusible del motor: situado en la posición superior izquierda de la caja, protege el circuito del arranque y la inyección de combustible.
- Fusible de luces: se encuentra en la parte central, controla las luces delanteras, traseras y los indicadores de dirección.
- Fusible del accesorio: ubicado en la esquina inferior derecha, protege tomas de corriente y dispositivos adicionales.
Los relés principales se conectan directamente en la parte posterior de la caja de fusibles:
- Relé de arranque: conecta la batería con el motor de arranque, activando el encendido.
- Relé de bomba de combustible: controla el flujo de combustible hacia el motor.
- Relé de luces: distribuye energía a todas las luminarias del vehículo.
Para realizar la conexión correcta:
- Apaga la batería antes de manipular fusibles o relés.
- Inserta cada fusible en su ranura correspondiente según el diagrama marcado en la tapa de la caja.
- Conecta los relés asegurando que los pines encajen sin forzar, evitando daños en los contactos.
- Verifica la continuidad eléctrica con un multímetro después de instalar cada componente.
Mantén la caja limpia y libre de humedad. Revisa periódicamente los fusibles y relés para garantizar que el Gator funcione sin interrupciones.
Identificación de cables y conectores para accesorios y luces
Localiza primero el mazo principal bajo el tablero y sigue los colores de los cables: rojo indica alimentación positiva, negro es tierra y amarillo corresponde a señal o accesorios específicos. Marca cada ramificación antes de desconectar cualquier conector.
Usa un multímetro para verificar continuidad y tensión en cada cable. Los conectores de accesorios suelen ser de 2 a 4 pines; observa que cada pin tenga su función: alimentación, tierra, señal y control. Evita intercambiar pines, ya que esto puede dañar luces o módulos electrónicos.
Para luces delanteras y traseras, identifica los cables según la codificación: verde para luces bajas, blanco para luces altas y marrón para las luces de posición. Conecta cada accesorio respetando esta codificación y asegúrate de que los terminales queden firmes, sin juego que pueda generar cortocircuitos.
Verifica que todos los conectores estén limpios y libres de corrosión antes de ensamblar. Aplica un poco de grasa dieléctrica en los pines para mejorar el contacto y prolongar la vida útil de las conexiones.
Solución de problemas comunes en el sistema eléctrico
Verifica la batería antes de revisar otros componentes; asegúrate de que los bornes estén limpios y ajustados, y mide el voltaje, que debe ser cercano a 12,6 V con el motor apagado.
Inspecciona los fusibles del tablero y del motor; reemplaza cualquier fusible quemado con uno del mismo amperaje para evitar daños mayores.
Revisa los conectores de los arneses eléctricos, buscando corrosión o cables pelados. Aplica lubricante dieléctrico para mejorar la conexión y prevenir fallos intermitentes.
Si los faros o accesorios no funcionan, sigue el diagrama de cableado para localizar posibles cortes o cortocircuitos. Un multímetro en modo continuidad ayuda a identificar interrupciones en los circuitos.
Examina el interruptor de encendido y los relés asociados; un relé defectuoso puede impedir que el motor reciba energía, aunque la batería esté en buen estado.
Para problemas de arranque, comprueba el solenoide y el cableado hacia el motor de arranque. Un cable suelto o corroído reduce la corriente y provoca fallos intermitentes.
Registra cualquier síntoma irregular y sigue el diagrama del Gator 850D para rastrear conexiones críticas, lo que facilita detectar problemas antes de reemplazar componentes innecesariamente.
