Consulta el diagrama de la bomba de combustible del John Deere Gator 825i para identificar cada componente y su ubicación exacta. El esquema muestra la bomba, las líneas de combustible, el filtro y las conexiones eléctricas, facilitando reparaciones o reemplazos precisos.
Localizar correctamente la bomba de combustible evita fugas y asegura un flujo constante de gasolina al motor. Siguiendo el diagrama, se puede verificar rápidamente si las mangueras están conectadas correctamente y si los terminales eléctricos presentan desgaste o corrosión.
El diagrama también ayuda a distinguir entre las piezas originales y los repuestos compatibles. Verificar la orientación de la bomba y la presión recomendada garantiza que el motor funcione sin interrupciones y previene daños internos costosos.
Además, se pueden identificar puntos de mantenimiento regular, como el filtro de combustible y las abrazaderas de las mangueras. Seguir el esquema paso a paso reduce el riesgo de errores durante la instalación y permite un flujo de trabajo más ordenado y seguro.

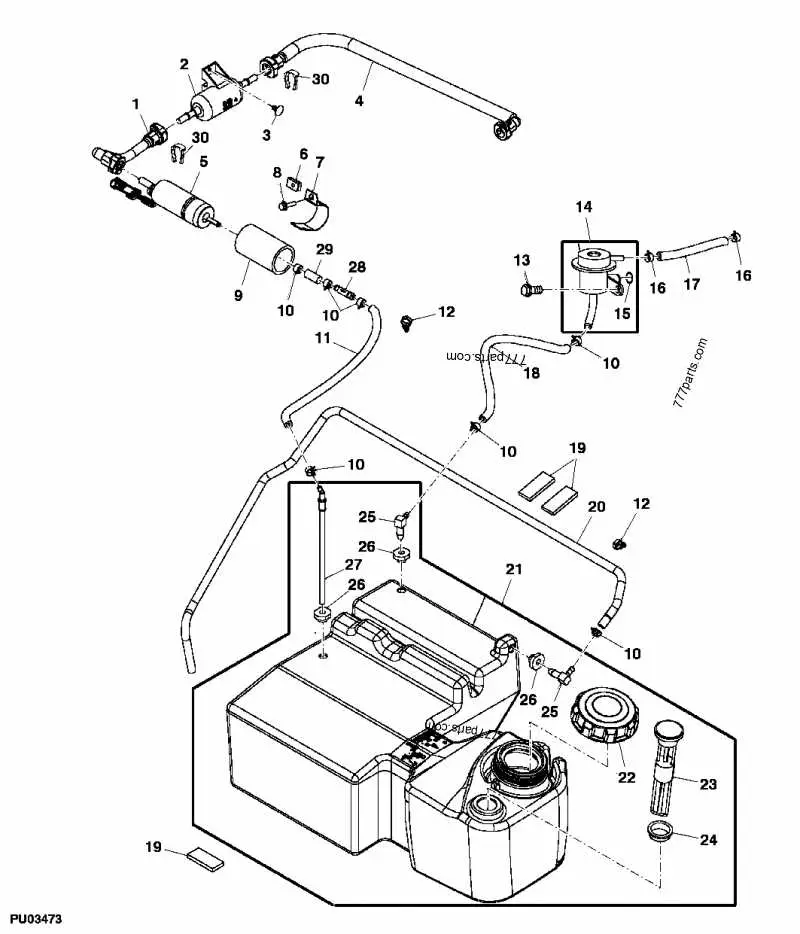

Diagrama de la Bomba de Combustible del John Deere Gator 825i
Conecta la bomba de combustible al depósito usando la línea de entrada marcada en el diagrama. Asegúrate de que el filtro esté orientado correctamente: la flecha debe apuntar hacia el motor para evitar restricciones en el flujo de combustible.
El diagrama indica claramente el cableado eléctrico de la bomba. Conecta el positivo al relé y el negativo a un buen punto de tierra del chasis. Esto previene sobrecalentamientos y caídas de voltaje que podrían afectar el arranque del motor.
Identifica la válvula de retención situada entre la bomba y el carburador. Mantener esta válvula en buen estado evita que el combustible regrese al tanque, asegurando una presión constante durante la operación.
El diagrama muestra el sensor de nivel de combustible integrado en la bomba. Verifica que el conector esté firme y sin corrosión para lecturas precisas en el tablero y evitar apagones inesperados.
Revisa las mangueras y abrazaderas indicadas en el esquema. Sustituye cualquier línea agrietada o desgastada y aprieta las abrazaderas según el torque recomendado por John Deere para eliminar fugas y mantener la eficiencia del sistema.
Usa el diagrama para localizar la bomba de reserva y los puertos de mantenimiento. Esto facilita la limpieza y el reemplazo rápido de componentes sin desmontar partes del chasis innecesariamente.
Al seguir el diagrama al pie de la letra, se garantiza un flujo de combustible estable, conexiones eléctricas seguras y un rendimiento confiable del Gator 825i durante todas las operaciones.
Ubicación exacta de la bomba de combustible en John Deere Gator 825i
La bomba de combustible del John Deere Gator 825i se encuentra directamente debajo del asiento del conductor, fijada al chasis cerca del tanque de combustible. Para acceder a ella, levante el asiento y retire la cubierta protectora que la cubre.
Siga estos pasos para identificarla con precisión:
- Desconecte la batería para evitar cortocircuitos durante la inspección.
- Levante el asiento y retire cualquier panel de acceso que bloquee la zona inferior.

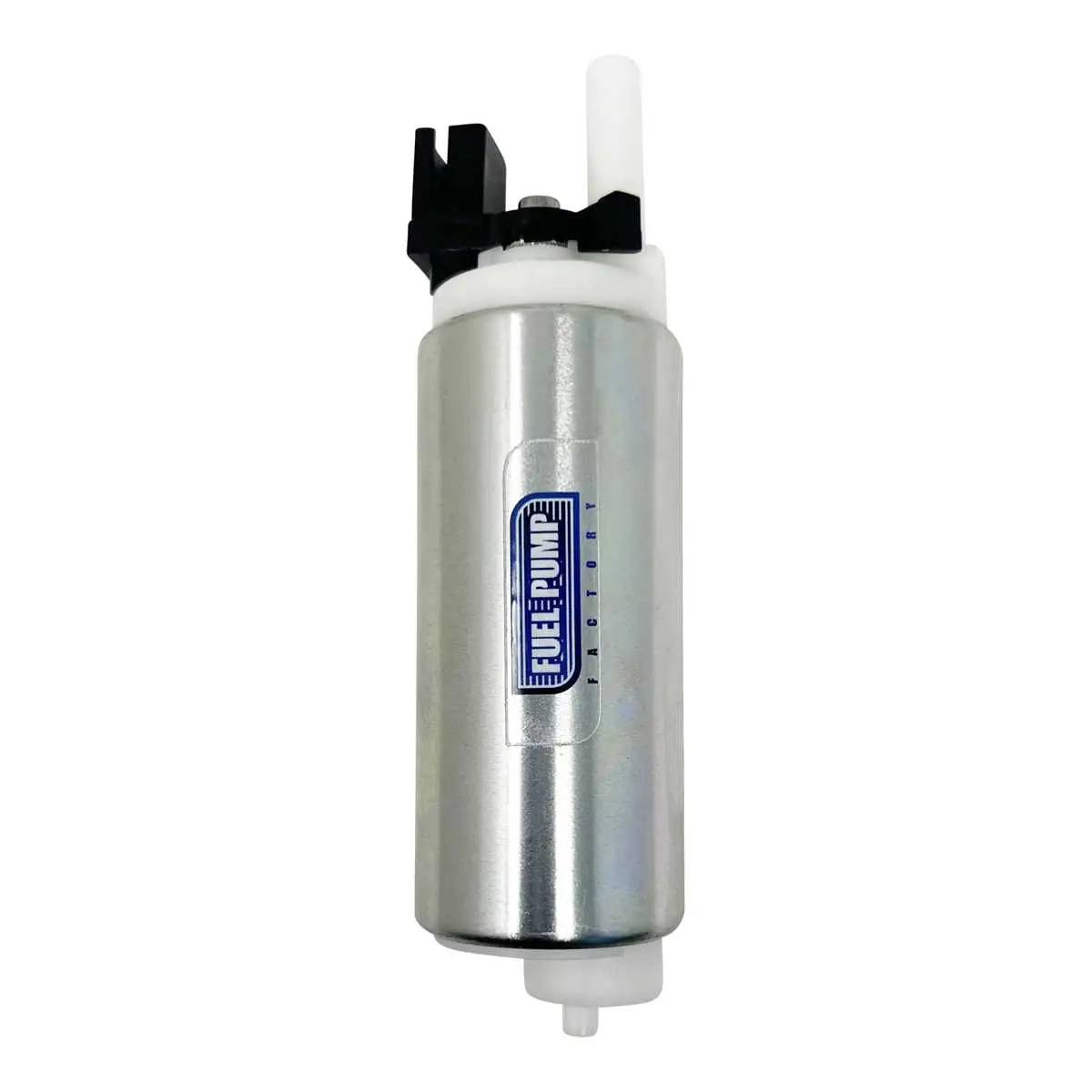

- Localice un componente cilíndrico con dos mangueras conectadas: una que llega desde el tanque de combustible y otra que va hacia el motor. Este es el cuerpo principal de la bomba de combustible.
- Compruebe que la bomba esté montada sobre soportes de goma para reducir vibraciones.
Para tareas de mantenimiento o reemplazo:
- Desconecte las mangueras con cuidado, evitando derrames de combustible.
- Retire los tornillos de fijación de la bomba al chasis.
- Instale la bomba nueva asegurándose de alinear correctamente las conexiones de entrada y salida.
- Vuelva a colocar el panel y el asiento, y reconecte la batería.
Verificar la ubicación exacta antes de cualquier intervención reduce riesgos de daño y facilita el trabajo de mantenimiento. Mantener la bomba accesible permite inspecciones rápidas y evita interrupciones inesperadas del sistema de combustible.
Cómo interpretar el diagrama de la bomba de combustible para mantenimiento
Localiza primero la entrada y salida de combustible en el diagrama. Identifica las líneas que conectan el tanque con la bomba y la bomba con el motor. Esto permite verificar si hay bloqueos o fugas en los conductos.
Observa los símbolos que representan los filtros y válvulas. Los filtros suelen indicarse con un rectángulo o cilindro; asegúrate de que el flujo no tenga obstrucciones antes de realizar limpieza o reemplazo. Las válvulas de retención o de presión muestran la dirección del flujo y su ajuste correcto evita que el combustible regrese al tanque.
Revisa las conexiones eléctricas de la bomba. En el diagrama, los cables positivos y negativos están claramente marcados; esto facilita medir voltaje y continuidad para detectar fallas en el sistema eléctrico de alimentación.
Analiza cualquier sensor o indicador que aparezca en el diagrama. Los sensores de presión o nivel de combustible permiten confirmar que la bomba opera dentro de los parámetros especificados. Comparar sus posiciones en el diagrama con la instalación real ayuda a localizar problemas antes de desmontar componentes.
Marca los puntos de mantenimiento recomendados, como tornillos de purga y soportes de montaje. El diagrama muestra estas ubicaciones, simplificando la inspección y evitando daños al retirar la bomba o sus accesorios.
Usa referencias de color o numeración que incluya el diagrama para seguir el recorrido completo del combustible. Esto facilita identificar fugas ocultas y asegurar que todas las conexiones estén firmes antes de encender el motor.
Pasos para reemplazar la bomba de combustible siguiendo el diagrama
Desconecta la batería y drena el combustible del tanque antes de tocar cualquier componente. Localiza la bomba de combustible utilizando el diagrama oficial del John Deere Gator 825i para identificar conexiones eléctricas y mangueras.
Retira las abrazaderas de las mangueras de entrada y salida, asegurándote de no derramar combustible. Marca las posiciones de cada conexión para evitar errores al reinstalar. Desconecta los conectores eléctricos con cuidado y retira los tornillos que fijan la bomba al soporte.
Extrae la bomba antigua y verifica el estado de los sellos y juntas. Sustituye cualquier pieza dañada antes de instalar la nueva bomba. Coloca la bomba nueva alineando las conexiones según el diagrama y aprieta los tornillos al torque recomendado por el fabricante.
Reconecta las mangueras respetando la dirección del flujo indicada en el diagrama. Conecta los cables eléctricos asegurando un contacto firme y sin holguras. Llena parcialmente el tanque y revisa que no haya fugas en ninguna unión.
Vuelve a conectar la batería y activa la bomba para comprobar su funcionamiento. Observa la presión de combustible y confirma que todas las mangueras y conexiones coinciden con el diagrama. Ajusta cualquier conexión que presente goteo antes de completar la instalación.
