Consulta el diagrama de piezas antes de reemplazar cualquier componente del John Deere Gator 6×4 para identificar con precisión cada elemento del vehículo. Esto facilita localizar tornillos, correas, poleas y piezas de motor sin confusiones.
Organiza las piezas según el diagrama al desmontar el vehículo. Mantener cada componente etiquetado y separado ayuda a evitar errores durante el montaje y reduce el riesgo de dañar sistemas críticos como la transmisión o el sistema hidráulico.
Verifica los códigos de cada pieza indicados en el diagrama para asegurar compatibilidad. Aunque dos elementos parezcan idénticos, pequeñas diferencias en tamaño o diseño pueden afectar el rendimiento del Gator y la seguridad del operador.
Utiliza herramientas adecuadas señaladas en el diagrama para el montaje y desmontaje. Llaves específicas, destornilladores y equipos de torque recomendados permiten trabajar sin deformar componentes y prolongan la vida útil de cada parte.
Revisa conexiones críticas como frenos, ejes y sistemas eléctricos siguiendo la secuencia indicada en el diagrama. Ajustar piezas en el orden correcto minimiza fallos mecánicos y garantiza que el Gator funcione con estabilidad y seguridad.
Diagrama de piezas John Deere Gator 6×4 para mantenimiento y reparaciones
Localiza el diagrama de piezas de tu John Deere Gator 6×4 para identificar rápidamente cada componente antes de cualquier intervención. Este recurso te permite ubicar la transmisión, el eje trasero, el motor y los sistemas hidráulicos con precisión.
Para realizar ajustes en el motor, consulta el diagrama de la culata, la correa de transmisión y el filtro de aire. Marca los elementos que requieren lubricación o inspección periódica para mantener un rendimiento constante.
Al revisar el sistema de frenos, usa el diagrama para diferenciar las pastillas, discos y líneas hidráulicas. Esto facilita reemplazos exactos sin riesgo de ensamblaje incorrecto.
En las reparaciones del eje trasero y la suspensión, el diagrama muestra el orden correcto de los pernos, bujes y resortes. Siguiendo estas referencias, se minimiza el desgaste prematuro de las piezas.
Para el mantenimiento del sistema eléctrico, identifica con el diagrama la batería, el cableado y los fusibles. Esto agiliza la detección de fallas y garantiza una conexión segura de los componentes.
Siempre verifica que las piezas reemplazadas coincidan con las indicadas en el diagrama. Esto asegura compatibilidad mecánica y prolonga la vida útil de tu Gator 6×4.
Identificación de componentes principales del Gator 6×4

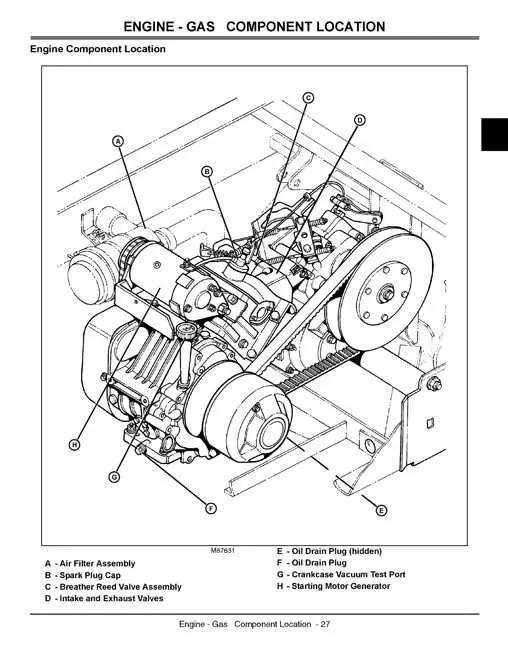

Ubica el motor en la parte frontal del Gator 6×4; verifica el estado de la tapa del cárter y el nivel de aceite antes de iniciar cualquier mantenimiento. Los filtros de aire y combustible se encuentran próximos al motor, y su limpieza o reemplazo garantiza un rendimiento constante.
El sistema de transmisión se sitúa bajo el compartimento del conductor. Identifica claramente la palanca de cambios, el eje de transmisión y los diferenciales delantero y trasero, revisando que los engranajes estén libres de residuos y bien lubricados.
El chasis incluye la estructura tubular principal y los soportes de suspensión. Inspecciona los brazos de control, amortiguadores y muelles, asegurando que no presenten desgaste excesivo ni deformaciones.
El sistema de frenos consta de discos, pastillas y líneas hidráulicas. Localiza cada componente y verifica la presión del líquido, así como el correcto ajuste de las pastillas y la integridad de los discos.
La cabina del conductor alberga el volante, pedales, tablero de instrumentos y palancas de control. Revisa que todos los controles funcionen sin resistencia y que los indicadores reflejen valores precisos de combustible, temperatura y velocidad.
El área de carga trasera contiene la caja y el mecanismo de basculamiento. Comprueba el estado de las bisagras, el sistema hidráulico y los seguros, garantizando que la carga se mantenga estable durante el transporte.
Los ejes y neumáticos soportan el peso total del vehículo. Inspecciona la presión de aire, el desgaste de la banda de rodadura y la alineación de los ejes para evitar sobrecarga y vibraciones excesivas.
Con esta identificación detallada de componentes principales, cada revisión y reparación se puede realizar de manera precisa, reduciendo riesgos y manteniendo la funcionalidad del Gator 6×4.
Cómo localizar y reemplazar piezas del sistema de transmisión
Para localizar piezas del sistema de transmisión del John Deere Gator 6×4, comienza identificando el eje de transmisión, el diferencial y la caja de cambios según el diagrama oficial. Ubica visualmente cada componente siguiendo la ruta del eje desde el motor hasta las ruedas traseras.
El reemplazo de piezas requiere desconectar la batería y levantar el vehículo con soportes de seguridad. Asegúrate de que el Gator esté estable antes de retirar cualquier elemento.
- Eje de transmisión: Afloja los pernos de fijación en ambos extremos, retira cuidadosamente el eje y verifica que no haya desgaste en los acoplamientos. Sustituye por un eje nuevo si observas grietas o deformaciones.
- Diferencial: Drena el aceite del diferencial, retira la tapa y los engranajes dañados. Limpia la carcasa antes de instalar los engranajes nuevos y rellena con aceite recomendado.
- Caja de cambios: Retira los pernos de montaje, desconecta los cables y varillas. Inspecciona los sincronizadores y engranajes; reemplaza piezas desgastadas y vuelve a montar siguiendo el orden del diagrama.
Durante la instalación, aplica lubricante de transmisión en todos los engranajes y juntas. Verifica que cada tornillo esté ajustado al par especificado por el fabricante y que no haya fugas de aceite al finalizar.
Después del reemplazo, realiza una prueba de funcionamiento en terreno plano. Cambia entre todas las marchas y revisa ruidos anormales o vibraciones. Ajusta componentes si es necesario para garantizar un rendimiento óptimo del sistema de transmisión.
Guía de revisión y ajuste de piezas del motor y suspensión
Verifica el nivel de aceite del motor antes de cada uso y reemplázalo cada 100 horas de funcionamiento. Inspecciona las bujías: deben estar limpias, con una separación de 0,76 mm, y sin signos de desgaste excesivo.
Revisa la correa del ventilador y la correa de transmisión por grietas o desgastes; reemplaza cualquier correa que presente fisuras mayores a 2 mm o pérdida de tensión visible. Lubrica los puntos de articulación del motor con grasa de litio cada 50 horas para prevenir fricción y corrosión.
Para la suspensión, comprueba los amortiguadores en busca de fugas de aceite. Presiona cada rueda hacia abajo y observa el rebote: si el vehículo rebota más de una vez, reemplaza los amortiguadores. Ajusta la altura de la suspensión trasera según la carga prevista, siguiendo la medida de referencia del manual, normalmente 15-20 mm entre el eje y la base del chasis.
Revisa las articulaciones de las barras estabilizadoras y los brazos de control; los bujes deben estar firmes, sin juego lateral. Si detectas desgaste, reemplaza los bujes y aprieta los pernos al par especificado: 50 Nm para los brazos superiores y 65 Nm para los inferiores.
Finalmente, limpia los filtros de aire y combustible antes de cualquier ajuste de motor. Un filtro sucio reduce el rendimiento y aumenta la vibración, afectando tanto la eficiencia del motor como la estabilidad de la suspensión.
