Para mantener tu John Deere Gator 6×4 Diesel funcionando sin problemas, contar con un diagrama de cableado claro y preciso es fundamental. Este diagrama no solo te ayudará a identificar los componentes eléctricos clave, sino también a solucionar problemas rápidamente. En el caso de que tengas que hacer reparaciones o instalaciones nuevas, tener un diagrama bien organizado te ahorrará tiempo y evitará errores.
El diagrama de cableado para este modelo muestra la distribución de los cables para cada componente del sistema eléctrico, desde el motor hasta los accesorios. Conocer la ubicación exacta de cada conexión es fundamental para garantizar que todo funcione correctamente y de manera segura. Los diagramas también te permitirán identificar posibles puntos de fallo o desgaste en los cables, facilitando su mantenimiento preventivo.
Al seguir el diagrama, asegúrate de que cada cable esté conectado correctamente y que no haya señales de daño. Un error común es ignorar pequeñas anomalías, como cables expuestos o conexiones flojas, que pueden derivar en problemas mayores si no se corrigen a tiempo.

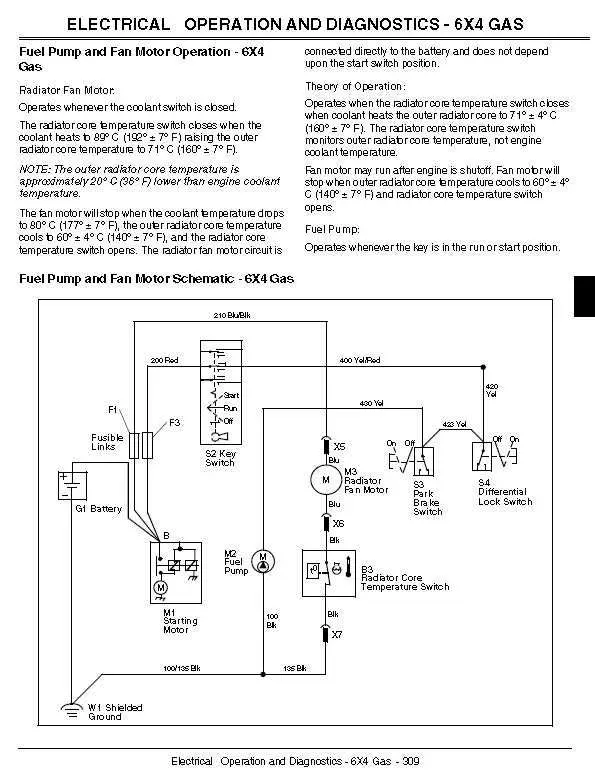

Diagrama de cableado de John Deere Gator 6×4 Diesel
El diagrama de cableado del John Deere Gator 6×4 Diesel es clave para asegurar un mantenimiento adecuado del sistema eléctrico. Este diagrama proporciona una guía clara sobre la conexión de los cables, componentes y módulos en el vehículo. Al tenerlo a mano, podrás realizar reparaciones o modificaciones sin complicaciones.
Primero, identifica la batería y sus conexiones. El terminal positivo debe ir directamente al interruptor de encendido. Verifica que el cableado no tenga daños visibles, especialmente en las conexiones principales, ya que pueden provocar fallos en el arranque o en los sistemas de carga.
Los sensores, como los de temperatura y presión de aceite, están conectados a través de cables específicos. Estos sensores envían señales a la unidad de control, la cual ajusta el rendimiento del motor según sea necesario. Asegúrate de que los cables estén en buen estado, ya que un cable defectuoso podría afectar la lectura de los sensores.
El sistema de luces y el alternador también deben ser revisados. Los cables que alimentan las luces delanteras y traseras están conectados a un fusible común. Si experimentas problemas con las luces, revisa primero los fusibles antes de proceder con la verificación de los cables.
Cuando examines el motor, asegúrate de que los cables del sistema de arranque estén conectados correctamente al solenoide y al motor de arranque. Los cables que alimentan el motor deben ser de un grosor adecuado para evitar sobrecalentamientos.
Por último, el sistema de conexión a tierra es fundamental para el correcto funcionamiento del Gator. Asegúrate de que todos los cables de tierra estén conectados firmemente al chasis del vehículo. Si hay corrosión o suciedad en las conexiones, limpia bien los puntos de contacto para evitar pérdidas de corriente.
Conexiones eléctricas principales en el Gator 6×4 Diesel
Las conexiones eléctricas del John Deere Gator 6×4 Diesel son fundamentales para asegurar el correcto funcionamiento del vehículo. El sistema eléctrico incluye componentes esenciales como la batería, el alternador y los fusibles, entre otros, que requieren atención constante. A continuación, se detallan las principales conexiones que debes conocer.
La batería del Gator 6×4 Diesel se encuentra en la parte trasera del vehículo. Es clave revisar las conexiones de los terminales (+ y -) de forma periódica, asegurándose de que estén bien apretadas y sin corrosión. Si observas acumulación de ácido, límpialo inmediatamente con una solución de bicarbonato y agua.
El alternador se conecta al sistema de carga del vehículo y debe estar vinculado a la batería. Revisa los cables que unen el alternador con la batería, buscando cualquier signo de desgaste o daño. Un mal funcionamiento del alternador puede hacer que la batería se descargue rápidamente, lo que impide que el Gator funcione correctamente.

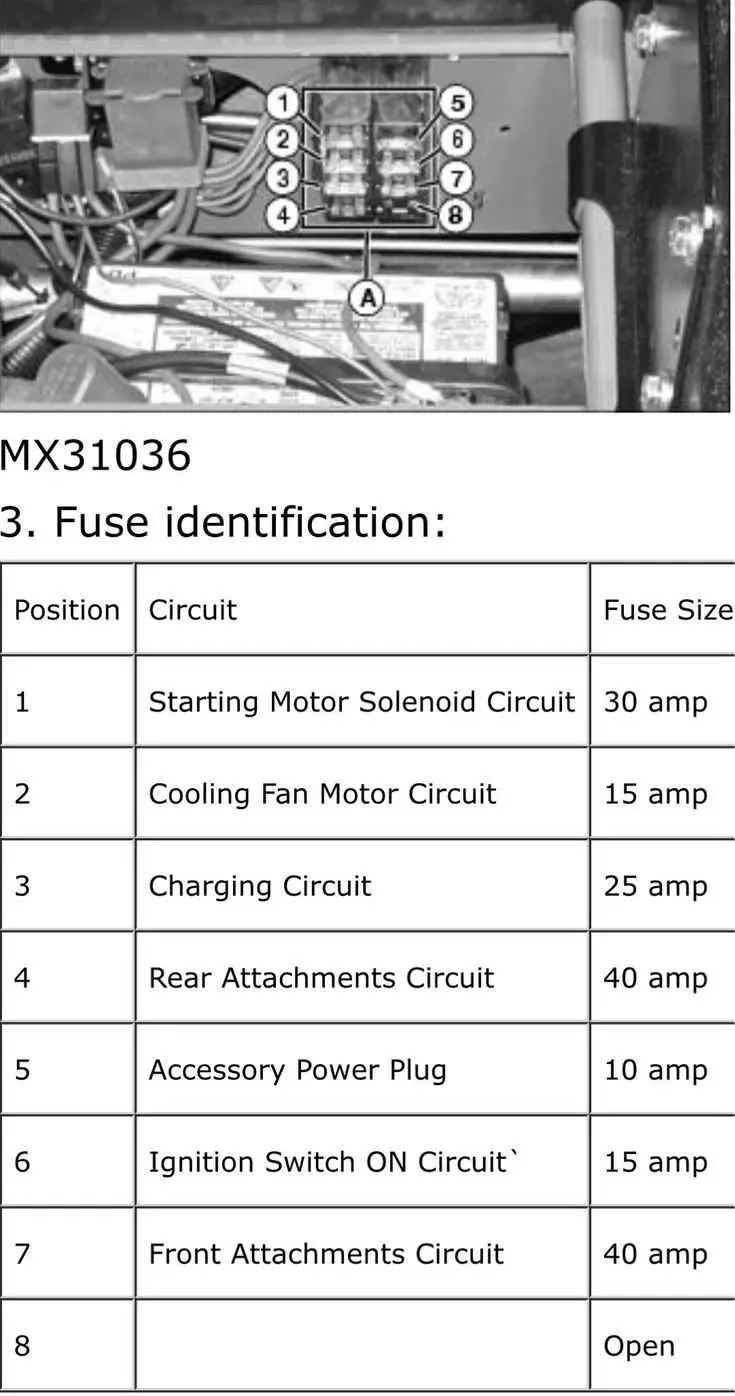

Los fusibles están distribuidos en varias áreas del Gator. El panel de fusibles está ubicado cerca de la cabina y se debe revisar regularmente. Un fusible quemado puede ser el responsable de fallos en luces, arranque o sistema de encendido. Utiliza fusibles de repuesto del mismo amperaje para evitar sobrecargas.
El interruptor de encendido, ubicado cerca del volante, controla el flujo de energía a los sistemas principales. Verifica que la conexión a este interruptor esté limpia y sin oxido, ya que cualquier fallo puede evitar que el Gator arranque correctamente.
Para mantener el sistema eléctrico del Gator 6×4 Diesel en buen estado, realiza inspecciones regulares de todos los cables y conexiones. Asegúrate de que los conectores estén firmemente sujetos y que no haya cables sueltos, ya que esto puede generar fallos intermitentes en el sistema eléctrico.
Cómo solucionar problemas comunes de cableado en el John Deere Gator 6×4 Diesel

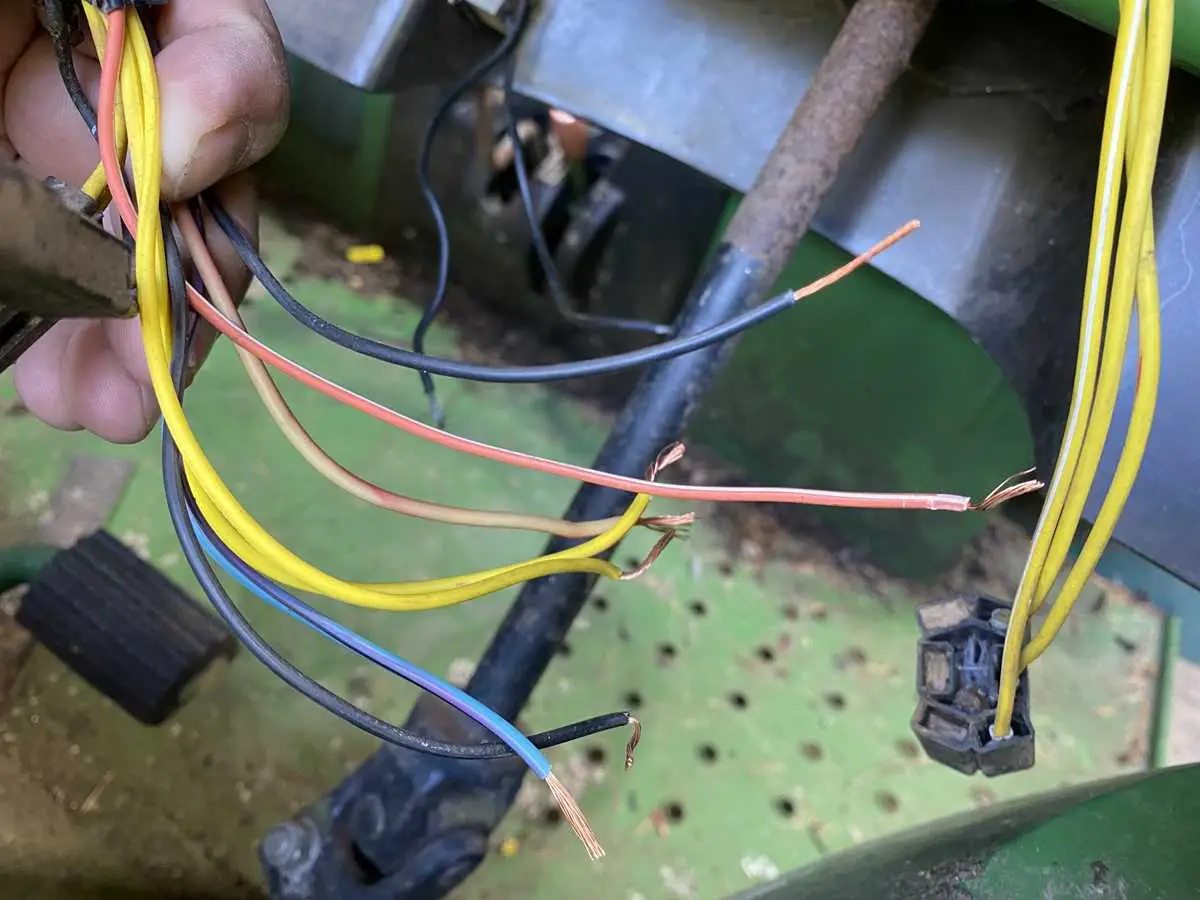

Cuando el John Deere Gator 6×4 Diesel presenta problemas eléctricos, lo primero es revisar las conexiones de cables. Asegúrate de que todos los conectores estén firmemente sujetos y sin corrosión. Si encuentras cables sueltos o dañados, reemplázalos para evitar fallos en el sistema eléctrico.
Para los problemas con el arranque, verifica el interruptor de encendido y el relé de arranque. Si el motor no gira, es posible que el relé no esté funcionando correctamente. Usa un multímetro para comprobar si hay voltaje en los terminales del relé cuando intentas arrancar el vehículo. Si no hay voltaje, es probable que el relé esté defectuoso y necesite ser reemplazado.
Si el Gator no enciende, revisa la batería. Los terminales de la batería deben estar limpios y sin corrosión. Si hay signos de daño, como cables oxidados o rotos, reemplázalos. También asegúrate de que la batería tenga suficiente carga; usa un cargador si es necesario.
Para problemas con las luces, revisa los fusibles. Si uno está fundido, cámbialo por uno del mismo amperaje. Si los fusibles siguen fallando, busca posibles cortocircuitos en el cableado o en las conexiones de los interruptores.
Cuando el Gator presenta problemas de arranque intermitente, verifica los cables de tierra. Un mal contacto en los cables de tierra puede generar fallos eléctricos. Limpia y aprieta las conexiones para asegurar una buena conducción de la electricidad.
Si las luces del tablero no funcionan correctamente, podría ser un problema con el cableado de los sensores o con el conector principal del tablero. Inspecciona los cables que se conectan a los sensores para detectar signos de desgaste o daño y reemplázalos si es necesario.
Por último, si el vehículo presenta apagones inesperados, examina el interruptor de desconexión de la batería. Este interruptor podría estar defectuoso y cortar la corriente cuando no debería. Asegúrate de que el interruptor funcione correctamente y de que no haya cables sueltos o dañados en su conexión.
Ubicación de los componentes clave del sistema eléctrico en el Gator 6×4 Diesel
El sistema eléctrico del Gator 6×4 Diesel cuenta con varios componentes distribuidos de manera estratégica para asegurar un funcionamiento eficiente. El primer componente clave es la batería, ubicada debajo del asiento del conductor, en el compartimento trasero. Este es el punto de partida para la alimentación eléctrica del vehículo.
El interruptor de encendido se encuentra cerca del volante, lo que facilita el acceso durante el inicio del motor. A la derecha del volante, se encuentra el fusible principal, ubicado en una caja de fusibles accesible desde la parte frontal del vehículo, justo debajo del capó. Esta caja contiene varios fusibles que protegen diferentes circuitos eléctricos.
El alternador está ubicado en el motor, en el lado derecho, justo cerca del sistema de refrigeración. Su función es recargar la batería y alimentar los componentes eléctricos cuando el motor está en marcha.
El relé de arranque se encuentra cerca del motor, en la parte inferior, cerca del filtro de combustible. Este relé activa el motor de arranque cuando se acciona el interruptor de encendido. El regulador de voltaje se encuentra cercano al alternador, asegurando que la energía generada sea la correcta para evitar sobrecargas.
Los interruptores de los sistemas de luces y accesorios están ubicados en el panel de instrumentos. Los cables que conectan todos estos elementos se distribuyen a lo largo del chasis, protegidos por conductos de plástico para evitar daños por fricción.
Para facilitar la inspección y reparación, los diagramas de cableado del Gator 6×4 Diesel proporcionan una visión clara de la ubicación exacta de cada uno de estos componentes, lo que agiliza cualquier intervención técnica.
