Si necesitas trabajar con el sistema eléctrico del John Deere Gator 590i4, el diagrama de cableado es tu mejor herramienta para asegurar que todo funcione correctamente. Este diagrama te proporcionará una representación clara y precisa de cómo están conectados los componentes eléctricos, lo que te permitirá solucionar problemas y realizar reparaciones con mayor facilidad.
Revisa las conexiones con atención. El diagrama te mostrará cada uno de los cables, fusibles y conexiones que forman parte del sistema eléctrico del Gator 590i4. No subestimes la importancia de seguir cada línea, ya que una conexión mal realizada puede generar fallos en el funcionamiento general del vehículo.
Si te encuentras con un problema, empieza por identificar el componente afectado. El diagrama de cableado está organizado de manera lógica, por lo que, siguiendo el esquema adecuado, podrás localizar rápidamente las posibles causas de los fallos eléctricos. Esto ahorra tiempo y evita errores comunes durante el proceso de diagnóstico.
Consejos prácticos: Mantén a la mano herramientas adecuadas como multímetros y pinzas de precisión. La precisión en las mediciones será clave para asegurarte de que todas las conexiones estén funcionando correctamente. Además, verifica que los fusibles no estén quemados, ya que es una causa común de fallos eléctricos en el Gator 590i4.

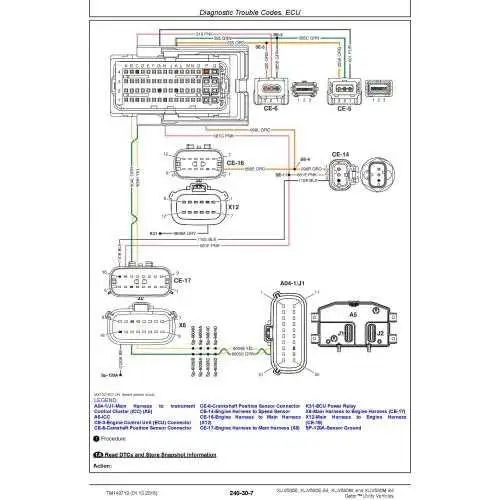

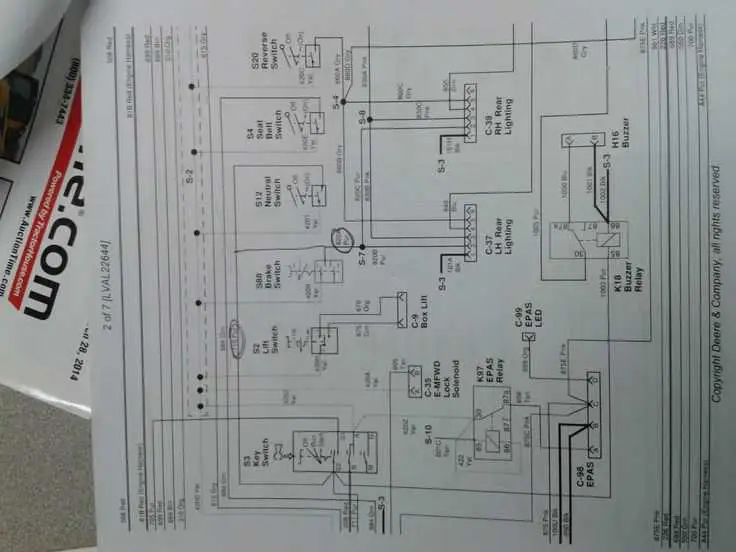

Diagrama de cableado del John Deere Gator 590i4
El diagrama de cableado del John Deere Gator 590i4 es fundamental para resolver problemas eléctricos y realizar reparaciones precisas. Al trabajar con el sistema eléctrico, es clave seguir el esquema de manera detallada para evitar errores que puedan afectar el rendimiento del vehículo.
Primero, localiza la caja de fusibles, que está ubicada cerca de la batería. Asegúrate de que todos los fusibles estén en buen estado antes de realizar cualquier otro paso. Si un fusible está quemado, reemplázalo con uno del mismo amperaje.
El sistema de encendido y la conexión del alternador son vitales. El cableado del alternador se conecta directamente a la batería, asegurando la carga constante del sistema. Revisa las conexiones para verificar que no haya cables sueltos ni corrosión.
Las luces del Gator 590i4 también están conectadas al sistema de cableado principal. Verifica cada una de las conexiones de las luces delanteras y traseras. Asegúrate de que los cables no estén desgastados ni cortados, ya que esto podría afectar su funcionamiento.
En cuanto al sistema de arranque, el cableado del motor debe estar en su lugar. Si el motor no arranca, es posible que un cable de alimentación o el relé de arranque esté defectuoso. Verifica la continuidad de cada cable que va desde la batería hasta el motor de arranque.
Si necesitas reemplazar alguna parte del cableado, sigue el diagrama paso a paso. Es importante que cada cable esté en su lugar correcto para evitar fallos en el sistema eléctrico. Utiliza conexiones firmes y aislamiento adecuado para evitar cortocircuitos.
Además, es recomendable utilizar un multímetro para verificar el flujo de corriente en diferentes puntos del sistema. Si notas una caída de voltaje o interrupción en el flujo eléctrico, es probable que haya un problema en alguna conexión o cable dañado.
- Inspecciona el estado de la batería y las conexiones de los cables.
- Verifica la integridad de los cables que van al alternador y las luces.
- Reemplaza fusibles quemados con los valores correctos.
- Utiliza un multímetro para medir el flujo eléctrico en puntos clave del sistema.
Con el diagrama de cableado correcto, tendrás una guía clara para solucionar problemas eléctricos y realizar mantenimiento adecuado al John Deere Gator 590i4.
Conexión de la batería y sistema eléctrico principal del Gator 590i4
Para conectar correctamente la batería del Gator 590i4, asegúrate de seguir el esquema de cableado original. Comienza por ubicar la batería en su compartimiento, que se encuentra en la parte trasera del vehículo. Conecta el cable positivo (rojo) al terminal positivo de la batería y aprieta el conector para evitar falsos contactos. Luego, conecta el cable negativo (negro) al terminal negativo y asegúrate de que quede bien sujeto.
Una vez conectada la batería, verifica que el sistema eléctrico principal esté bien configurado. El sistema de fusibles del Gator 590i4 protege componentes clave, como el motor de arranque y los sistemas de iluminación. Para evitar fallos, revisa regularmente el estado de los fusibles y reemplázalos si es necesario.
Es importante no manipular los cables de manera inapropiada. Si el cableado parece dañado o desgastado, reemplázalo lo antes posible para evitar cortocircuitos. La instalación adecuada de los cables también influye en la correcta alimentación de los sistemas eléctricos secundarios, como las luces y los accesorios.
Recuerda que el sistema de arranque y el regulador de voltaje trabajan en conjunto. El regulador controla el voltaje que recibe la batería, asegurando su carga adecuada y evitando sobrecargas que puedan dañarla.
Finalmente, realiza una comprobación visual de las conexiones después de instalar la batería para asegurarte de que todo esté en su lugar. Si el sistema eléctrico no responde, revisa primero las conexiones y luego verifica el estado del interruptor principal.
Identificación y localización de fusibles en el diagrama de cableado
Para encontrar los fusibles en el diagrama de cableado del John Deere Gator 590i4, localiza el área destinada a la protección del sistema eléctrico. Los fusibles generalmente se encuentran en un panel específico, marcado en el diagrama. El número y la ubicación exacta de cada fusible se indican en la leyenda o lista que acompaña al diagrama.
Los fusibles están distribuidos en diferentes circuitos para evitar daños por sobrecarga. Es importante identificar el valor de cada fusible (en amperios), lo cual se indica junto a cada símbolo en el diagrama. Asegúrate de revisar cada fusible según el circuito que deseas verificar o reparar. Los fusibles suelen estar agrupados por zonas: motor, luces, sistema de carga, entre otros.
Para proceder con la localización física, consulta la ubicación del panel de fusibles, que generalmente está cerca de la batería o bajo el asiento del vehículo. Si el fusible está quemado, reemplázalo por uno con el mismo valor de amperaje para garantizar la protección adecuada de los componentes eléctricos.
Recuerda siempre desconectar la batería antes de manipular los fusibles, para evitar cualquier posible corto o daño a los componentes. Al revisar o cambiar los fusibles, asegúrate de que no haya cables expuestos ni signos de sobrecalentamiento en el área. Esto podría indicar un problema más serio que debe ser tratado de inmediato.
Instrucciones para la reparación de cables y conexiones del motor
Primero, asegúrate de que el vehículo esté apagado y desconectado de cualquier fuente de energía. Luego, revisa visualmente todos los cables para identificar posibles daños, como cables deshilachados o conexiones corroídas. Si encuentras cables rotos, córtalos cuidadosamente y elimina cualquier material dañado antes de proceder con la reparación.
Utiliza un multímetro para verificar la continuidad de los cables, asegurándote de que no haya interrupciones en el flujo de corriente. Si encuentras una desconexión, repárala utilizando conectores adecuados. Es recomendable emplear conectores de crimpado para garantizar una conexión sólida y resistente a la vibración.
Para conexiones corroídas, usa un limpiador de contactos eléctricos para eliminar la suciedad y la corrosión. Asegúrate de que cada terminal esté limpio y libre de residuos antes de conectar nuevamente. Si las conexiones están muy dañadas, reemplaza los terminales con piezas nuevas para evitar fallos eléctricos a futuro.
Cuando repares los cables, asegúrate de que cada uno esté correctamente aislado para evitar cortocircuitos. Usa cinta aislante de alta calidad para cubrir las áreas expuestas, y verifica que todos los cables estén bien sujetos a sus respectivos terminales. Verifica, por último, que no haya cables sueltos o en contacto con partes móviles del motor.
Antes de poner en marcha el motor, realiza una prueba de funcionamiento asegurándote de que todas las conexiones estén firmes y sin errores. Si todo está en orden, vuelve a conectar la batería y enciende el motor para comprobar que no hay problemas eléctricos.
