Consulta el diagrama de la cubierta John Deere G110 para identificar con precisión cada componente antes de cualquier mantenimiento. Este esquema muestra la posición de las cuchillas, los rodillos, las correas y los rodamientos, permitiendo planificar el reemplazo o ajuste sin errores.
Ubica la correa principal en el diagrama para verificar su tensión y asegurarte de que las cuchillas giren de manera uniforme. Los rodillos delantero y trasero se indican claramente, lo que facilita ajustar la altura de corte y evitar un desgaste desigual del césped.
El diagrama también detalla los soportes y los puntos de montaje, ayudando a prevenir daños durante la instalación o extracción de la cubierta. Cada tornillo y perno está marcado, lo que permite organizar las piezas y ahorrar tiempo durante el mantenimiento.
Usa el esquema para planificar la limpieza y lubricación de los componentes móviles. Identificar correctamente las piezas reduce el riesgo de errores que puedan afectar el rendimiento del cortacésped y garantiza un corte uniforme en cada uso.
John Deere G110 Deck Diagram
Consulta el diagrama de la plataforma del John Deere G110 antes de realizar cualquier ajuste o mantenimiento. Esto asegura que cada componente funcione correctamente y prolonga la vida útil del equipo.
El diagrama muestra la disposición exacta de las siguientes partes:
- Cuchillas de corte y sus soportes
- Poleas principales y secundarias
- Cinturones de transmisión
- Rodamientos y ejes
- Barras de tensión y resortes de ajuste
Para cambiar una cuchilla, identifica primero su ubicación en el diagrama. Afloja los pernos indicados y revisa que la polea correspondiente esté alineada según el esquema. Esto previene vibraciones y desgaste prematuro.
Al reemplazar correas, sigue la ruta señalada en el diagrama. Verifica la tensión con el resorte de ajuste y asegúrate de que todas las poleas giren libremente. Un error común es instalar la correa en la dirección incorrecta, lo que reduce la eficiencia del corte.
Si necesitas desmontar el deck para limpieza o reparación, utiliza el diagrama para identificar los puntos de fijación. Retira primero los tornillos del frente y luego los de los laterales para evitar deformaciones del chasis.
Conservar una copia impresa del diagrama cerca del área de trabajo ayuda a acelerar cualquier tarea de mantenimiento y reduce errores durante el montaje y desmontaje de la plataforma.
Ubicación y conexión de las cuchillas del cortacésped G110
Coloca el cortacésped en una superficie plana y asegúrate de que el motor esté apagado antes de manipular las cuchillas. Las cuchillas del G110 se sitúan bajo la cubierta del deck, con tres ejes principales alineados horizontalmente. Cada eje sostiene una cuchilla fijada mediante un perno central y arandela de seguridad.
Para conectar correctamente las cuchillas, primero identifica los puntos de montaje de los ejes en el deck. Inserta cada eje en su soporte correspondiente y ajusta los pernos aplicando el par recomendado de 75 Nm. Asegura que las arandelas y tuercas queden firmemente colocadas para evitar vibraciones.
Verifica que las cuchillas giren libremente sin rozar la cubierta. Conecta la correa del motor al eje de transmisión siguiendo la ruta indicada en el diagrama del deck. Confirma que la correa esté tensada correctamente para garantizar un corte uniforme y evitar deslizamientos.
Inspecciona regularmente las cuchillas y los ejes por desgaste o daños. Sustituye cualquier componente deformado o mellado y reaprieta los pernos después de los primeros usos tras la instalación. Esto mantiene la precisión del corte y prolonga la vida útil del deck.
Identificación de correas y tensores en el diagrama del deck
Localiza primero la correa principal que conecta la polea del motor con las poleas del deck; en el diagrama del John Deere G110, generalmente aparece como una línea continua más gruesa que representa su recorrido completo. Observa cada cruce y polea auxiliar: las correas de transmisión secundaria suelen indicarse con líneas más delgadas y etiquetadas con números específicos.
Identifica los tensores revisando los puntos donde la correa cambia de dirección con un mecanismo de ajuste. En el diagrama, los tensores están marcados con símbolos circulares o pequeñas flechas que muestran el sentido del ajuste. Confirma su posición comparando con la numeración de las piezas; los tensores frontales ajustan la correa que impulsa las cuchillas delanteras, mientras que los traseros mantienen la tensión de la correa secundaria.
Comprueba que cada correa pase correctamente por todas las poleas siguiendo el trazo del diagrama sin omitir ninguna. Los tensores deben aparecer aplicando presión constante sobre la correa; en caso de reemplazo, asegúrate de orientar correctamente la ranura de la polea para evitar deslizamientos. Mantener esta correspondencia garantiza un funcionamiento uniforme del deck y prolonga la vida útil de las correas y los tensores.
Mantenimiento y reemplazo de piezas según el esquema del deck
Verifica el estado de las cuchillas siguiendo el diagrama del deck; afílalas o reemplázalas cada 50 horas de uso o cuando detectes bordes desafilados o daños. Asegura que los tornillos y pernos de las cuchillas estén ajustados a 25-30 Nm según el esquema, evitando holguras que puedan generar vibraciones.
Inspecciona los rodamientos de los ejes y cambia los que presenten desgaste o ruidos anormales. Lubrica los puntos indicados en el diagrama con grasa de alta resistencia cada 25 horas de trabajo para prolongar la vida útil de los componentes.

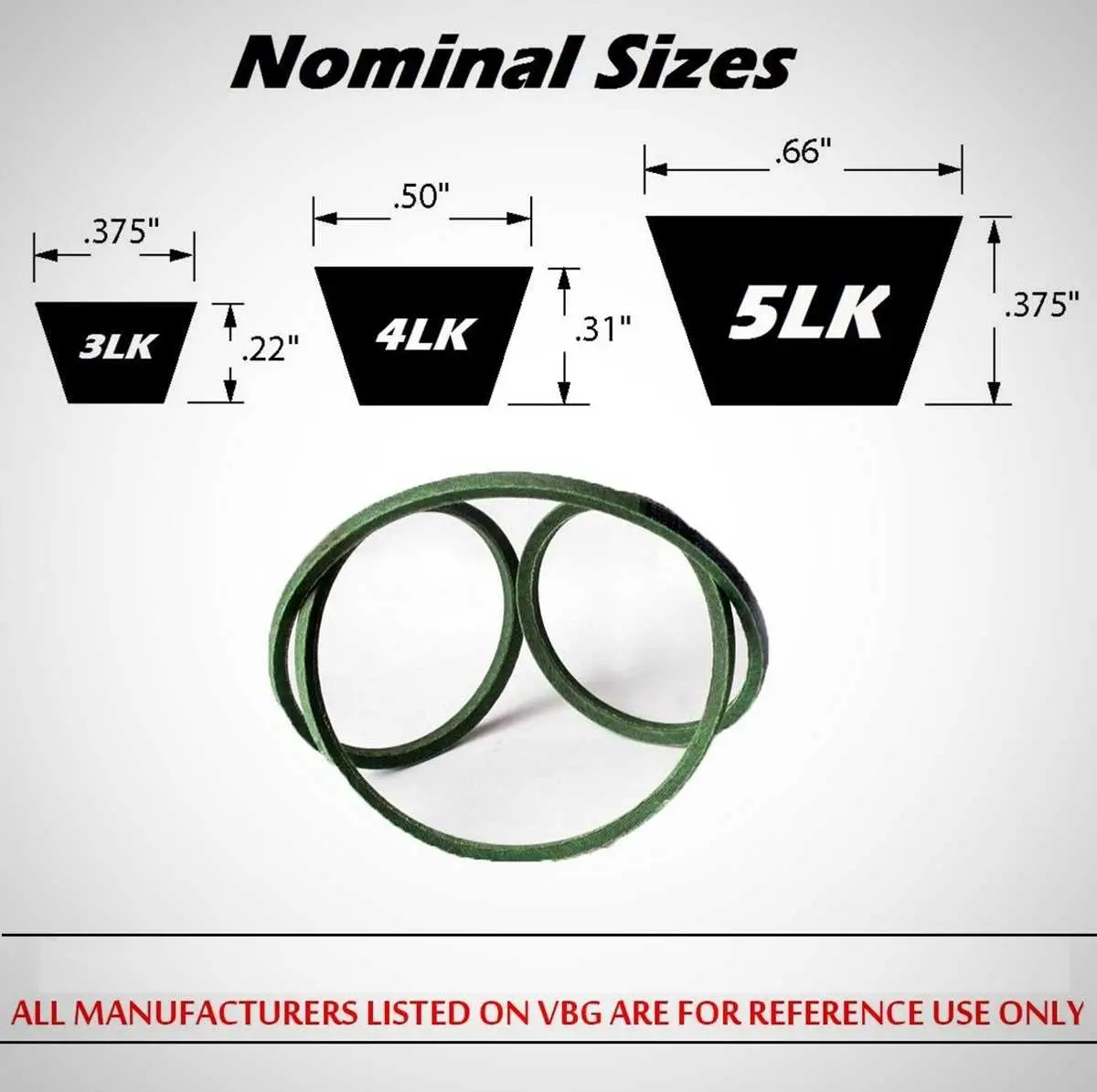

Revisa las correas de transmisión en busca de grietas, deshilachados o tensión incorrecta. Ajusta la tensión siguiendo las marcas y posiciones señaladas en el esquema; reemplaza la correa si el desgaste supera el 10% de su superficie original.
Comprueba las cubiertas del deck y los protectores de seguridad, asegurando que estén firmes y sin deformaciones. Sustituye cualquier pieza agrietada o corroída para mantener la integridad del conjunto y la seguridad durante la operación.
Realiza un control final después del mantenimiento: gira manualmente las cuchillas para confirmar que no haya fricción con la carcasa y que todas las piezas estén alineadas según el diagrama. Este paso previene daños prematuros y garantiza un corte uniforme.
