El esquema de cableado del alternador John Deere G es un componente clave para garantizar el correcto funcionamiento del sistema eléctrico en tus máquinas agrícolas. Conectar de manera adecuada los cables del alternador evitará fallos en la carga de la batería y otros problemas eléctricos.
Para comenzar, asegúrate de identificar correctamente los terminales del alternador. El terminal B (batería) es el punto de conexión principal para la energía de la batería, mientras que el terminal L se encarga de la señal de luz de advertencia. Conectar estos puntos correctamente es fundamental para el buen funcionamiento del alternador.
Revisa también el cableado de la unidad reguladora de voltaje. Este regulador controla la salida de energía del alternador para mantener el voltaje dentro de un rango seguro para los componentes eléctricos. Un cableado incorrecto podría resultar en sobrecarga o subcarga de la batería, afectando la vida útil de la máquina.
Es recomendable utilizar cables de calidad y seguir las especificaciones de John Deere para evitar problemas a largo plazo. Si tienes dudas sobre la ubicación exacta de los cables o los colores, consulta el manual del equipo o las guías de servicio específicas de tu modelo.
Por último, realiza siempre una verificación después de instalar el cableado. Asegúrate de que el alternador esté funcionando correctamente y de que la batería esté recibiendo la carga adecuada. Si notas alguna irregularidad, revisa las conexiones y los cables en busca de posibles desgastes o daños.

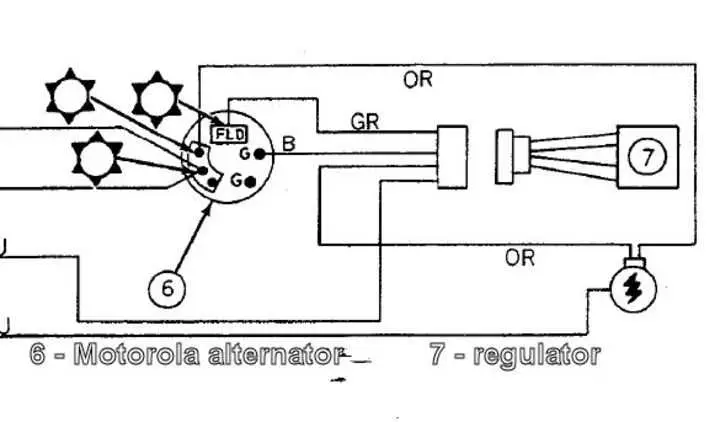

Diagrama de cableado del alternador John Deere G
Para realizar una conexión adecuada del alternador en un John Deere G, sigue este esquema básico de cableado. Asegúrate de que todos los cables estén bien aislados para evitar cortocircuitos. El alternador generalmente tiene tres conexiones principales: el terminal de la batería, el terminal de la señal (L) y el terminal de tierra (D).
1. Conecta el cable positivo de la batería al terminal de salida de corriente del alternador. Este terminal es el más grande y se encuentra en el centro del alternador. Utiliza un cable de grosor adecuado para soportar la carga de corriente.
2. La señal de carga (L) se conecta a la luz de advertencia en el tablero del vehículo. Este terminal controla el encendido de la luz indicadora de la batería. Si no está conectado correctamente, la luz de advertencia no se apagará al arrancar el motor.
3. El terminal de tierra (D) debe conectarse a un punto de masa en el motor o en el chasis. Esto asegura que el alternador tenga un buen contacto a tierra para funcionar correctamente.
Revisa que las conexiones sean firmes y estén bien apretadas para evitar fallos en el sistema eléctrico. Si tienes dudas, consulta el manual de servicio específico de tu modelo John Deere G para más detalles sobre el esquema de cableado y los valores de voltaje recomendados.
Cómo leer y entender el diagrama de cableado del alternador John Deere G
Para interpretar correctamente el diagrama de cableado del alternador John Deere G, es fundamental conocer los componentes clave que figuran en el esquema. Sigue estos pasos para comprenderlo de manera sencilla:
- Identifica el alternador: El alternador está representado en el diagrama por un símbolo específico que generalmente incluye un círculo con un “A” o una línea que lo vincula al sistema de energía.
- Localiza los terminales: Asegúrate de identificar los terminales del alternador: el positivo (generalmente marcado como “B” o “BAT”) y el terminal de excitación (a menudo marcado como “S” o “F”).
- Observa el cableado de salida: El diagrama mostrará cómo el alternador se conecta con la batería y el regulador de voltaje. Busca las líneas que representan estos cables, asegurándote de que estén bien conectados según las indicaciones del diagrama.
- Conecta el regulador de voltaje: El regulador es responsable de mantener un nivel adecuado de voltaje. Verifica cómo se conecta al alternador, ya que este componente regula la carga de la batería y protege el sistema eléctrico.
Una vez identificados los componentes principales, sigue las conexiones mostradas en el diagrama. Cada línea indica un cable, mientras que los símbolos y letras indican puntos de conexión. Presta atención a los colores de los cables si están indicados, ya que son útiles para hacer conexiones precisas.
Si el diagrama tiene anotaciones sobre la polaridad o valores específicos (como voltajes), asegúrate de seguir esas indicaciones para evitar errores que puedan dañar el sistema eléctrico de tu equipo.
Conexión correcta de los cables del alternador para evitar fallos en el sistema eléctrico
Para asegurar una correcta conexión de los cables del alternador y evitar problemas eléctricos, sigue estos pasos clave:
1. Verifica el cableado de entrada y salida. Asegúrate de que el cable de entrada (positivo) esté conectado a la terminal correcta del alternador. Este cable generalmente es de mayor grosor y debe ir a la batería o al sistema de distribución de energía del vehículo.
2. Revisa la conexión de la tierra. El cable negativo debe estar firmemente conectado al chasis o a un punto de tierra dedicado. Una mala conexión a tierra puede provocar fallos en el alternador y afectará todo el sistema eléctrico.
3. Asegura el cable de excitaión. El cable de excitación regula la activación del alternador. Si está conectado incorrectamente, el alternador no generará energía correctamente. Este cable debe conectarse a la terminal “B” del alternador.
4. Comprueba el regulador de voltaje. Si tu alternador tiene un regulador externo, verifica que el cable de entrada y salida del regulador estén conectados de forma segura. Los reguladores defectuosos pueden generar un sobrecarga o baja de voltaje, dañando el sistema eléctrico.
5. Inspecciona las conexiones con frecuencia. Con el tiempo, las conexiones pueden aflojarse o corroerse. Realiza revisiones periódicas para evitar problemas futuros. La limpieza de las terminales y la aplicación de grasa anti-corrosiva puede prevenir estos inconvenientes.
| Componente | Conexión Correcta |
|---|---|
| Cable de entrada (positivo) | Conectado a la batería o sistema de distribución de energía. |
| Cable negativo | Conectado a tierra o chasis del vehículo. |
| Cable de excitación | Conectado a la terminal “B” del alternador. |
| Regulador de voltaje | Conexión segura con entrada y salida del regulador. |
Si sigues estas recomendaciones y realizas las conexiones correctamente, evitarás fallos en el sistema eléctrico y prolongarás la vida útil del alternador.
Solución de problemas comunes en el cableado del alternador John Deere G
Si el alternador no está funcionando correctamente, revisa primero los cables. Asegúrate de que estén bien conectados, sin corrosión ni daños. Los cables deben estar firmemente conectados tanto al alternador como a la batería. Si encuentras corrosión, límpiala con un limpiador adecuado o reemplaza los cables dañados.
Verifica el cable que conecta el regulador de voltaje con el alternador. Un mal contacto en este cable puede causar fluctuaciones en el voltaje. Inspecciona el conector y asegúrate de que no esté flojo ni oxidado.
Otro punto clave es el fusible. Si el alternador no carga la batería, revisa el fusible del sistema de carga. Si está quemado, reemplázalo por uno nuevo con las especificaciones correctas. Esto podría resolver el problema sin necesidad de reparar otros componentes.
En algunos casos, el alternador podría no estar generando suficiente voltaje debido a un fallo en el regulador. Si este es el caso, verifica la conexión de los cables del regulador y reemplázalo si es necesario.
Por último, asegúrate de que la correa del alternador esté tensa y en buen estado. Una correa floja o desgastada puede impedir que el alternador funcione correctamente, incluso si el cableado está en perfectas condiciones. Ajusta o cambia la correa si es necesario.
