Revisa el diagrama del filtro de aceite del motor John Deere FB460V antes de iniciar cualquier trabajo de mantenimiento. Identificar correctamente la ubicación del filtro evita errores al desmontar componentes y garantiza un flujo de aceite adecuado durante la operación del motor.
El diagrama muestra la conexión exacta del filtro con la bomba de aceite y las líneas de lubricación principales. Seguir estas referencias ayuda a prevenir fugas y asegura que cada sección del motor reciba la cantidad necesaria de lubricante.
Al cambiar el filtro, comprueba las juntas y los sellos indicados en el diagrama. Reemplazar los elementos desgastados mejora la durabilidad del motor y mantiene la presión de aceite dentro de los parámetros recomendados por John Deere.
Usar el diagrama también facilita detectar bloqueos o errores de instalación en sistemas de aceite más complejos. Analizar cada conexión según la guía visual permite anticipar problemas antes de que afecten el rendimiento del motor.
Finalmente, registrar las referencias del diagrama durante las inspecciones periódicas agiliza futuros mantenimientos. Llevar un seguimiento detallado garantiza que cada cambio de filtro se realice de forma consistente y segura, prolongando la vida útil del FB460V.
Guía práctica del diagrama del filtro de aceite para John Deere FB460V
Localiza primero el filtro de aceite en el motor FB460V; se encuentra en el lateral derecho, cerca del cárter. Utiliza el diagrama para identificar la dirección del flujo de aceite: la entrada del aceite se marca con una flecha hacia el filtro y la salida hacia el motor.
El diagrama indica claramente los componentes asociados: adaptador del filtro, junta de sellado y tapón de drenaje. Asegúrate de revisar el estado de la junta y reemplazarla si presenta grietas o deformaciones antes de instalar el nuevo filtro.
Durante la instalación, aplica una ligera capa de aceite limpio sobre la junta del filtro para mejorar el sellado. Ajusta el filtro siguiendo las especificaciones de torque del diagrama: generalmente, se recomienda girar hasta que la junta toque la base y luego apretar un tercio de vuelta más.
El diagrama también muestra la ruta de retorno del aceite al cárter. Verifica que no existan obstrucciones ni residuos en las líneas indicadas. Esto evita acumulación de presión y garantiza un flujo constante durante la operación.
Para mantenimiento regular, usa el diagrama como guía para ubicar sensores y puntos de inspección. Marca visualmente el filtro y las conexiones en el diagrama para futuras referencias, facilitando cambios rápidos sin errores de orientación.
| Componente | Ubicación | Recomendación |
|---|---|---|
| Filtro de aceite | Lateral derecho del motor | Reemplazar cada 150 horas o según desgaste |
| Junta de sellado | Entre adaptador y filtro | Lubricar con aceite limpio y revisar antes de instalar |
| Tapón de drenaje | Cárter de aceite | Asegurar apriete correcto y sin fugas |
| Líneas de retorno de aceite | Desde filtro hasta cárter | Verificar obstrucciones y limpieza |
Ubicación y componentes clave del filtro de aceite en el motor FB460V
Localiza el filtro de aceite en la parte frontal del motor FB460V, justo al lado del bloque del motor, accesible desde el lateral derecho al mirar desde el asiento del operador. Esta posición facilita el reemplazo sin necesidad de desmontar otros componentes.

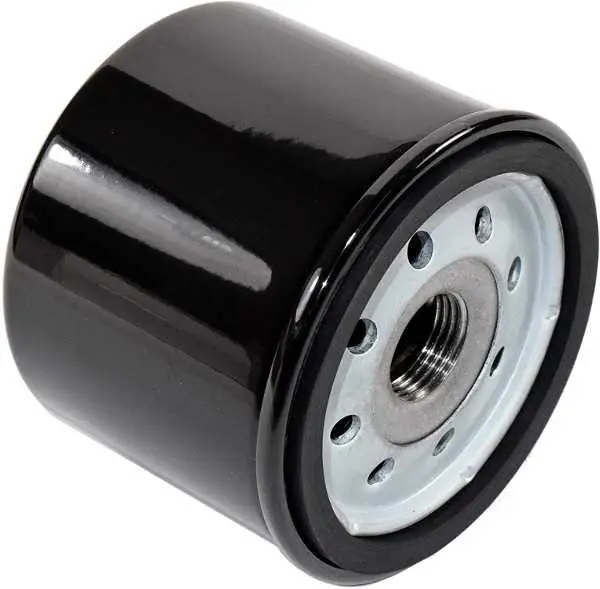

El filtro incluye un cartucho de celulosa o sintético que retiene partículas metálicas y residuos de combustión, asegurando que el aceite que circula hacia el cigüeñal y los cojinetes esté limpio. Su carcasa metálica protege el elemento filtrante y mantiene la presión adecuada dentro del sistema.
La junta de goma en la base del filtro garantiza un sellado hermético con el adaptador del motor, evitando fugas de aceite. El adaptador incorpora una válvula de derivación que permite que el aceite fluya incluso si el filtro está obstruido, protegiendo el motor contra daños por falta de lubricación.
Al inspeccionar el filtro, verifica que la carcasa no presente abolladuras ni corrosión y que la junta esté íntegra. La correcta instalación requiere enroscar el filtro hasta que la junta toque la superficie, luego girar una vuelta adicional de 3/4 a 1 vuelta para asegurar un sellado firme sin sobreapretar.
El sistema de montaje del filtro en el FB460V permite una sustitución rápida, lo que reduce el tiempo de mantenimiento y mantiene la presión de aceite estable durante la operación del motor.
Cómo interpretar las conexiones y el flujo de aceite en el diagrama
Localiza primero la entrada de aceite en el motor FB460V; normalmente se indica con una flecha que apunta hacia el filtro. Desde ahí, sigue las líneas que representan las tuberías internas y observa cómo el aceite se dirige hacia el cartucho del filtro.
Identifica el filtro de aceite en el diagrama: suele mostrarse como un cilindro con conexiones de entrada y salida claramente marcadas. Asegúrate de diferenciar las líneas que llevan aceite limpio de las que representan el retorno al cárter.
Observa los componentes auxiliares conectados al filtro, como el bypass o la válvula de alivio. El diagrama indica su posición mediante símbolos estándar y permite entender en qué condiciones el aceite puede desviarse sin pasar por el filtro.
Sigue la trayectoria del aceite filtrado hacia los conductos principales del motor. Las flechas en el diagrama muestran el flujo desde el filtro hasta los cojinetes, árbol de levas y otras zonas críticas. Esto ayuda a identificar posibles puntos de obstrucción o caída de presión.
Presta atención a la secuencia de conexiones: el diagrama indica el orden en que el aceite llega a cada componente. Esto es útil para planificar revisiones o reemplazo de piezas sin interrumpir el flujo en otras secciones del motor.
Comprueba cualquier ramificación en el diagrama que lleve aceite a sistemas secundarios, como la lubricación de accesorios. Estas ramificaciones se representan con líneas secundarias y permiten anticipar cómo afectan al rendimiento general del motor.
Pasos para mantenimiento y reemplazo del filtro según el diagrama
Identifica la ubicación exacta del filtro de aceite en el diagrama del motor FB460V. Asegúrate de que el motor esté apagado y frío antes de iniciar cualquier procedimiento.
-
Prepara un recipiente para recolectar el aceite usado y retira el tapón de drenaje siguiendo la indicación del diagrama. Permite que el aceite se drene completamente.
-
Localiza el filtro de aceite y utiliza una llave de filtro para aflojarlo en la dirección indicada en el diagrama. Mantén el recipiente debajo para recoger cualquier residuo.
-
Retira el filtro usado y limpia la superficie de montaje asegurándote de eliminar restos de aceite y residuos. Verifica que la junta del filtro anterior no haya quedado adherida.
-
Lubrica la junta del nuevo filtro con aceite limpio y enróscalo a mano siguiendo la orientación y posición mostrada en el diagrama. Evita el uso excesivo de fuerza para no dañar la rosca.
-
Vuelve a colocar el tapón de drenaje y ajusta según el par recomendado por el fabricante. Llena el motor con aceite nuevo hasta el nivel indicado en la varilla de medición.
-
Arranca el motor y verifica la ausencia de fugas alrededor del filtro y el tapón de drenaje. Apaga el motor y revisa nuevamente el nivel de aceite, completando si es necesario.
Repite este mantenimiento siguiendo los intervalos de servicio indicados en el manual y el diagrama del FB460V para garantizar un funcionamiento confiable del motor.
