Para reemplazar o ajustar la correa de la plataforma de 74 pulgadas del John Deere F935, identifica primero el recorrido completo de la correa alrededor de los rodillos y poleas. La correa correcta para esta plataforma es la M142833, diseñada para soportar la tensión y rotación del sistema de corte.
Inspecciona los rodillos tensores y las poleas de guía antes de instalar la correa. Un rodillo desgastado o una polea desalineada puede provocar deslizamientos o daños prematuros. Coloca la correa siguiendo el diagrama oficial del fabricante, asegurando que todas las ranuras de la correa coincidan con las poleas correspondientes.
Después de montar la correa, ajusta la tensión con el perno tensor ubicado en el brazo del rodillo delantero. Una tensión adecuada permite que la correa se desplace sin saltos y reduce el desgaste. Comprueba que la plataforma gire libremente antes de operar la máquina, revisando que no haya fricción excesiva o ruidos irregulares.
Realizar estas verificaciones periódicamente aumenta la vida útil de la correa y mantiene un corte uniforme en todo el ancho de 74 pulgadas. Registrar las fechas de mantenimiento ayuda a planificar reemplazos antes de que surjan fallas críticas.

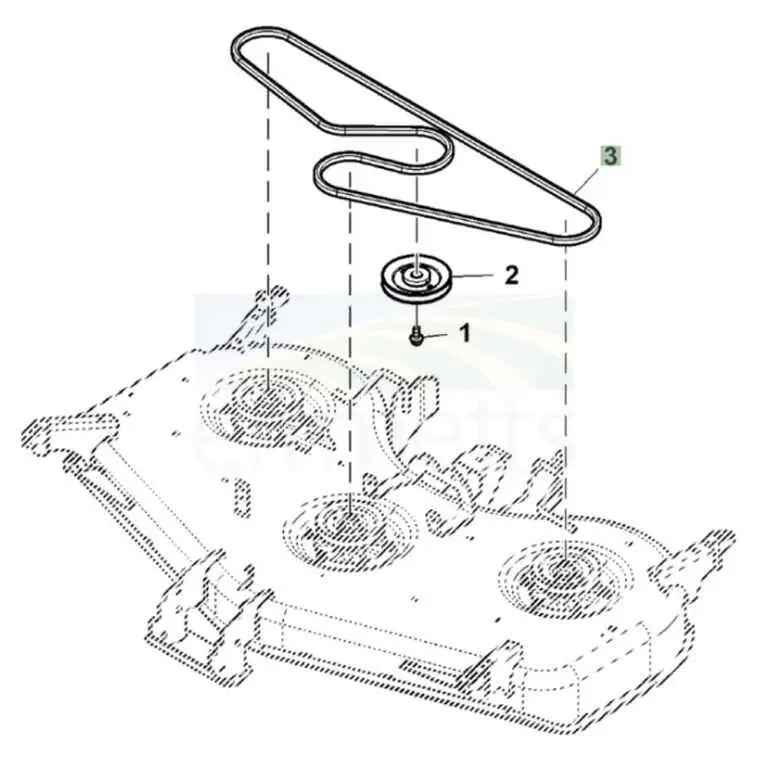

Diagrama de la correa de la plataforma de 74 pulgadas del John Deere F935
Para instalar correctamente la correa de la plataforma de 74 pulgadas del John Deere F935, siga el recorrido indicado en el diagrama específico del modelo. La correa principal debe pasar primero por el rodillo tensor delantero, asegurándose de que los dientes se alineen con precisión en las poleas del motor y de la transmisión.
Ubique los rodillos intermedios según el diagrama, manteniendo la tensión recomendada de 10 a 12 libras en la sección central de la correa. Esto evita deslizamientos y desgaste prematuro. Verifique que cada polea gire libremente antes de continuar con la instalación completa.
Al ajustar la correa, utilice el tornillo de tensión lateral para equilibrar la presión entre los rodillos izquierdo y derecho. El diagrama muestra claramente la posición de las poleas de desviación; siga la secuencia indicada para asegurar un recorrido uniforme y evitar torceduras.
Después de instalar la correa, gire manualmente la plataforma varias veces para confirmar que la correa permanece en su lugar y que no hay fricción anormal. Ajuste la tensión según sea necesario siguiendo las marcas de referencia del diagrama, garantizando un corte uniforme y un funcionamiento silencioso.
Identificación de la correa y componentes principales del F935

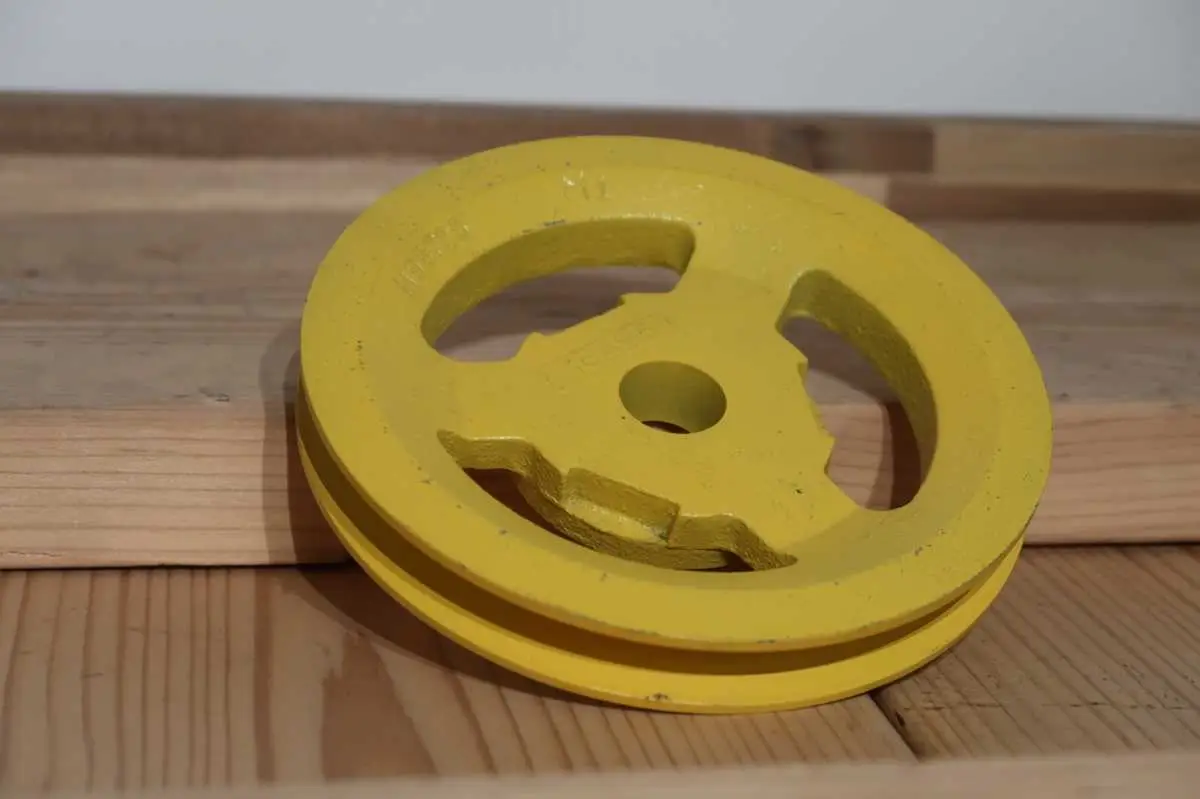

Para ubicar correctamente la correa de la plataforma de 74 pulgadas del John Deere F935, primero localiza la polea motriz conectada al motor. Esta polea transfiere la energía directamente a la correa principal.
Observa las poleas guía y tensores distribuidos a lo largo del sistema. La polea tensora se ajusta manualmente para mantener la tensión adecuada, evitando deslizamientos y desgaste prematuro.
Identifica también las poleas de las cuchillas, que conectan la correa a cada uno de los tres conjuntos de corte. Cada polea tiene un diámetro específico que asegura un giro uniforme de las cuchillas.
La correa principal del F935 está marcada con códigos numéricos y de dirección que facilitan su instalación. Alinea estos códigos con las indicaciones del diagrama para evitar inversión o torsión de la correa.
Verifica que la correa recorra correctamente todas las poleas sin cruces indebidos ni holguras. Revisa el estado de los rodamientos y la limpieza de cada polea, ya que el polvo y residuos de césped afectan la durabilidad del sistema.
Finalmente, asegúrate de que todos los tornillos y fijaciones de los tensores y poleas estén firmes. Esto garantiza que la correa mantenga la tensión óptima durante la operación y prolonga la vida útil de la plataforma.
Guía paso a paso para retirar e instalar la correa de la plataforma
Desconecta la máquina y asegúrate de que el motor esté apagado para evitar accidentes.
Levanta la plataforma de corte y coloca calzos para mantenerla estable. Localiza la correa y observa su recorrido alrededor de los rodillos y poleas.
Afloja el tensor de la correa girando el tornillo de ajuste en sentido antihorario. Esto liberará la tensión y permitirá retirar la correa sin forzar componentes.
Extrae la correa vieja siguiendo el diagrama de recorrido. Evita doblarla bruscamente o rasgarla para no dañar las poleas ni los rodillos.
Coloca la correa nueva siguiendo el mismo recorrido que la anterior, asegurándote de que encaje correctamente en todas las poleas y rodillos.
Aprieta nuevamente el tensor hasta lograr la tensión indicada en el manual del F935. Comprueba que la correa quede firme pero no excesivamente tensa, permitiendo un ligero movimiento con los dedos.
Gira manualmente las poleas un par de vueltas para verificar que la correa se asiente correctamente y no se desplace fuera del recorrido.
Baja la plataforma cuidadosamente y realiza una prueba breve con el motor encendido, observando que la correa funcione de manera uniforme y sin ruidos extraños.
Ajuste correcto de la tensión y verificación del recorrido de la correa
Coloca el tractor en superficie nivelada y apaga el motor antes de manipular la correa. Afloja el tensor de la correa de la plataforma para permitir su ajuste sin forzar componentes.
Verifica que la correa esté alineada con todas las poleas y rodillos según el diagrama de 74 pulgadas del F935. Un desalineamiento provoca desgaste prematuro y pérdida de potencia.
- Comprueba la tensión presionando la correa en el punto medio entre dos poleas. El movimiento debe ser de 15 a 20 mm aproximadamente.
- Si la correa se desplaza más de 20 mm, ajusta el tensor girando la manivela en sentido horario hasta alcanzar la tensión correcta.
- Evita tensar en exceso, ya que puede dañar cojinetes y poleas.
Después de ajustar, gira manualmente las cuchillas para asegurarte de que la correa recorre todo el sistema sin saltos ni roces. Revisa visualmente que se mantenga centrada en cada polea.
Finalmente, vuelve a apretar el tensor y verifica la tensión nuevamente tras unos minutos de funcionamiento. Una correa correctamente ajustada mejora la eficiencia de corte y prolonga la vida útil de la plataforma.
