Accede al diagrama de piezas de tu John Deere EX160 para identificar rápidamente componentes y planificar reparaciones sin errores. Este diagrama detalla cada ensamblaje, desde el motor hasta el sistema hidráulico, permitiendo localizar piezas específicas como bombas, cilindros y filtros en segundos.
Utiliza los códigos de pieza presentes en el diagrama para ordenar repuestos compatibles y evitar retrasos en el mantenimiento. Cada número corresponde a especificaciones precisas que aseguran el encaje correcto y el funcionamiento seguro del equipo.
El diagrama también muestra conexiones entre sistemas mecánicos y eléctricos, facilitando la identificación de puntos de desgaste o posibles fugas. Inspeccionar visualmente estas áreas mientras se sigue el diagrama reduce el riesgo de daños adicionales y simplifica la sustitución de piezas críticas.
Comparar diagramas antiguos y actuales ayuda a reconocer actualizaciones o cambios en componentes del EX160. Esto es especialmente útil para modelos fabricados en diferentes años, ya que algunas piezas pueden haber sido rediseñadas para mejorar durabilidad o rendimiento.
Guardar el diagrama en formato digital o impreso permite tenerlo a mano durante reparaciones en campo. Su claridad y detalle aceleran la resolución de problemas mecánicos, hidráulicos y eléctricos, asegurando que cada intervención se realice con precisión.

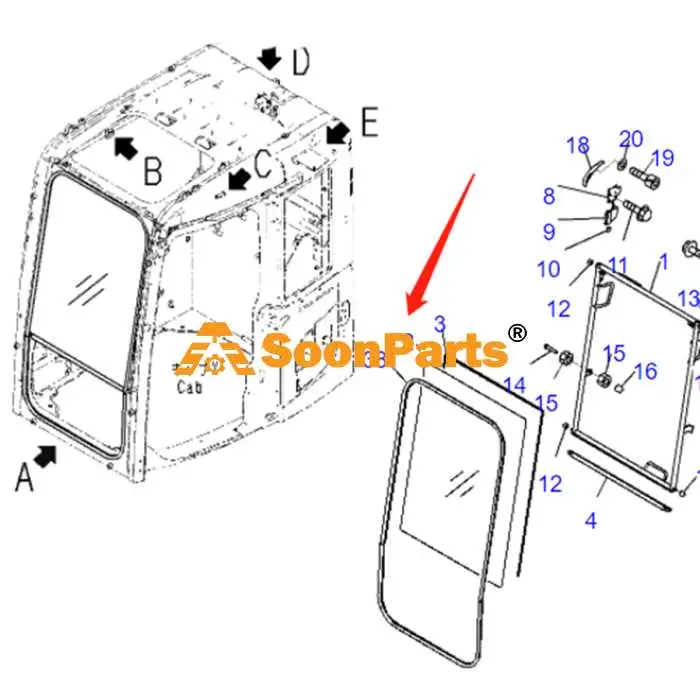

Diagrama de piezas John Deere EX160
Consulta el diagrama de piezas del John Deere EX160 para identificar rápidamente cada componente y su ubicación exacta. Esto facilita la reparación, el reemplazo y el mantenimiento eficiente de la máquina.
El diagrama se organiza en secciones principales:
- Motor y sistema de combustible: incluye filtro de combustible, inyectores, bomba de combustible y conjunto del motor.
- Sistema hidráulico: contiene bombas hidráulicas, cilindros, válvulas y mangueras, cada uno numerado para referencia directa.
- Transmisión y tren de rodaje: muestra engranajes, ejes, orugas y rodillos con indicaciones de montaje.
- Cabina y controles: detalla palancas, pedales, tablero de instrumentos y conexiones eléctricas.
Para aprovechar el diagrama:
- Localiza la sección del componente que deseas revisar.
- Identifica el número de pieza según el diagrama.
- Verifica el número en la lista de piezas para solicitar el repuesto correcto.
- Sigue las instrucciones de ensamblaje indicadas para evitar errores de instalación.
Revisar periódicamente el diagrama permite detectar piezas desgastadas antes de que causen fallas mayores y facilita mantener la eficiencia operativa del EX160.
Al almacenar el diagrama cerca del área de mantenimiento, cada intervención se realiza de forma más rápida y precisa, evitando confusiones con piezas similares.
Identificación de componentes hidráulicos del EX160
Ubica primero la bomba hidráulica principal del EX160; está montada en el lateral del motor y se conecta directamente con el sistema de control de la excavadora. Verifica el número de serie y el modelo grabado en la carcasa para asegurar compatibilidad con repuestos.
Localiza los cilindros hidráulicos de la pluma y del brazo, que poseen juntas tóricas y sellos de alta presión. Inspecciona visualmente las líneas de fuga y la integridad de las mangueras que alimentan estos cilindros.
Identifica la válvula de control principal, situada cerca del centro de la máquina. Comprueba que las palancas y conectores correspondan a los diagramas del EX160, facilitando la reparación o el reemplazo de piezas sin error.

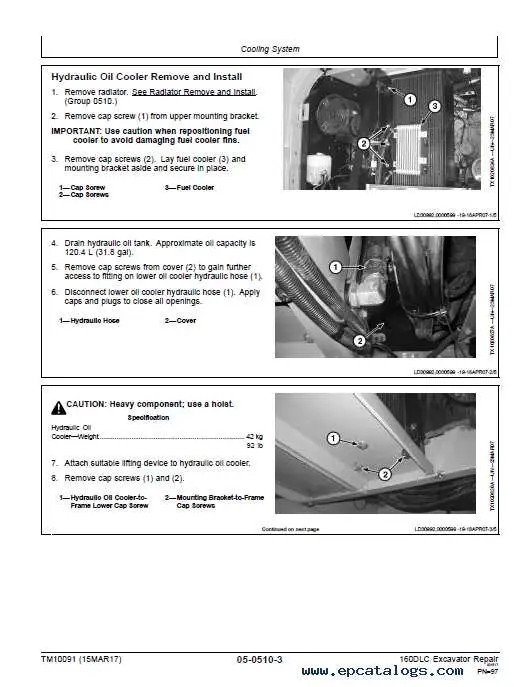

El radiador hidráulico se encuentra al frente del compartimento del motor. Confirma que los tubos de entrada y salida estén libres de obstrucciones y que las abrazaderas mantengan la presión adecuada.
Revisa los filtros hidráulicos, ubicados junto a la bomba y al depósito. Sustituye los filtros según el intervalo de mantenimiento recomendado y asegúrate de usar repuestos originales para evitar contaminantes en el sistema.
El depósito de aceite hidráulico contiene indicadores de nivel y respiraderos. Mantén la tapa limpia y revisa el aceite regularmente, evitando partículas que puedan dañar la bomba o las válvulas.
Conecta los sensores de presión en las líneas principales para monitorear el rendimiento del sistema. Confirma que las lecturas correspondan a los valores especificados en el manual del EX160, garantizando un funcionamiento estable.
Ubicación de piezas del motor y transmisión
Localiza el motor EX160 en la parte frontal de la excavadora, justo detrás de la cabina. El filtro de aire se encuentra en el lado derecho, conectado al múltiple de admisión. Los inyectores están alineados sobre la culata, mientras que la bomba de combustible se sitúa cerca del bloque del motor, accesible desde el lateral izquierdo.
La transmisión principal está bajo el compartimento del motor, alineada con el eje de la bomba hidráulica. El convertidor de par conecta directamente con la caja de cambios, que se extiende hacia la parte trasera. Los engranajes de avance y retroceso se ubican dentro de la carcasa de la transmisión, con el eje de salida conectado a los rodillos del tren de rodaje.
El radiador y el ventilador se colocan delante del motor, facilitando la circulación de aire y la refrigeración. Las mangueras hidráulicas principales se conectan entre la bomba de la transmisión y los cilindros de movimiento, pasando sobre la parte superior del chasis. Cada sensor de presión y temperatura se encuentra marcado con códigos en el diagrama de piezas, permitiendo identificar rápidamente su posición.
Para inspección o mantenimiento, retira primero la cubierta lateral izquierda para acceder a la bomba de combustible y al filtro de aceite. La transmisión requiere aflojar los pernos de la cubierta inferior para revisar los engranajes internos y el aceite. Mantén las conexiones hidráulicas etiquetadas para evitar errores al reensamblar.
Referencia de repuestos eléctricos y accesorios
Consulta el diagrama de piezas del John Deere EX160 para identificar el número de parte exacto de componentes eléctricos como alternadores, motores de arranque, interruptores y sensores. Cada pieza viene con su código de referencia que facilita la compra directa y evita errores de compatibilidad.
Para los accesorios eléctricos, verifica conectores, fusibles y cableado específico del modelo EX160. Mantener los diagramas a mano permite reemplazar rápidamente los elementos dañados sin afectar el sistema completo.
Reemplaza siempre los relés y sensores con repuestos originales John Deere; usar piezas genéricas puede provocar fallas en la señalización o sobrecarga del sistema. Anota los códigos de los componentes antes de realizar pedidos y confirma que coincidan con el diagrama oficial.
Los accesorios como luces, paneles de control y tomas de corriente deben revisarse periódicamente según el esquema de mantenimiento. Sustituir los elementos que muestran desgaste garantiza un funcionamiento constante del equipo y evita interrupciones en la operación diaria.
Organiza los repuestos eléctricos en cajas etiquetadas según el diagrama EX160 para localizar rápidamente cualquier pieza necesaria durante reparaciones. Esto reduce tiempos de inactividad y mejora la precisión en el ensamblaje de los sistemas eléctricos.
