Si estás buscando reparar o entender el sistema de encendido de tu tractor John Deere E170, tener a mano el diagrama de cableado es un paso crucial. El cableado de encendido conecta varios componentes que permiten el arranque del motor y su funcionamiento sin problemas. Aquí te explicamos los puntos clave para interpretar correctamente el diagrama y asegurarte de que tu equipo funcione como debe.
Identifica las conexiones principales: El primer paso es localizar los cables de la batería, el interruptor de encendido y la bobina de encendido. El diagrama te mostrará cómo deben conectarse estos elementos para que la corriente fluya correctamente y el motor arranque sin dificultades. Asegúrate de seguir las instrucciones detalladas en el diagrama para evitar errores que puedan afectar el rendimiento del tractor.
Verifica los componentes adicionales: Además de los cables principales, hay otros elementos como el fusible de encendido, el relé y el sensor de encendido que también deben conectarse de manera correcta. En el diagrama, cada componente tiene un código de color y una ubicación precisa, lo que facilita su identificación. Realiza una inspección visual para confirmar que todo esté en su lugar y bien conectado.
Consulta el manual de servicio: Si tienes dudas, el manual de servicio del John Deere E170 es una herramienta útil. Muchas veces, el diagrama de cableado está acompañado de instrucciones específicas para verificar la continuidad de los cables y la funcionalidad de los componentes del sistema de encendido. Esto te ayudará a identificar posibles problemas antes de realizar reparaciones.
Diagrama de cableado de encendido John Deere E170

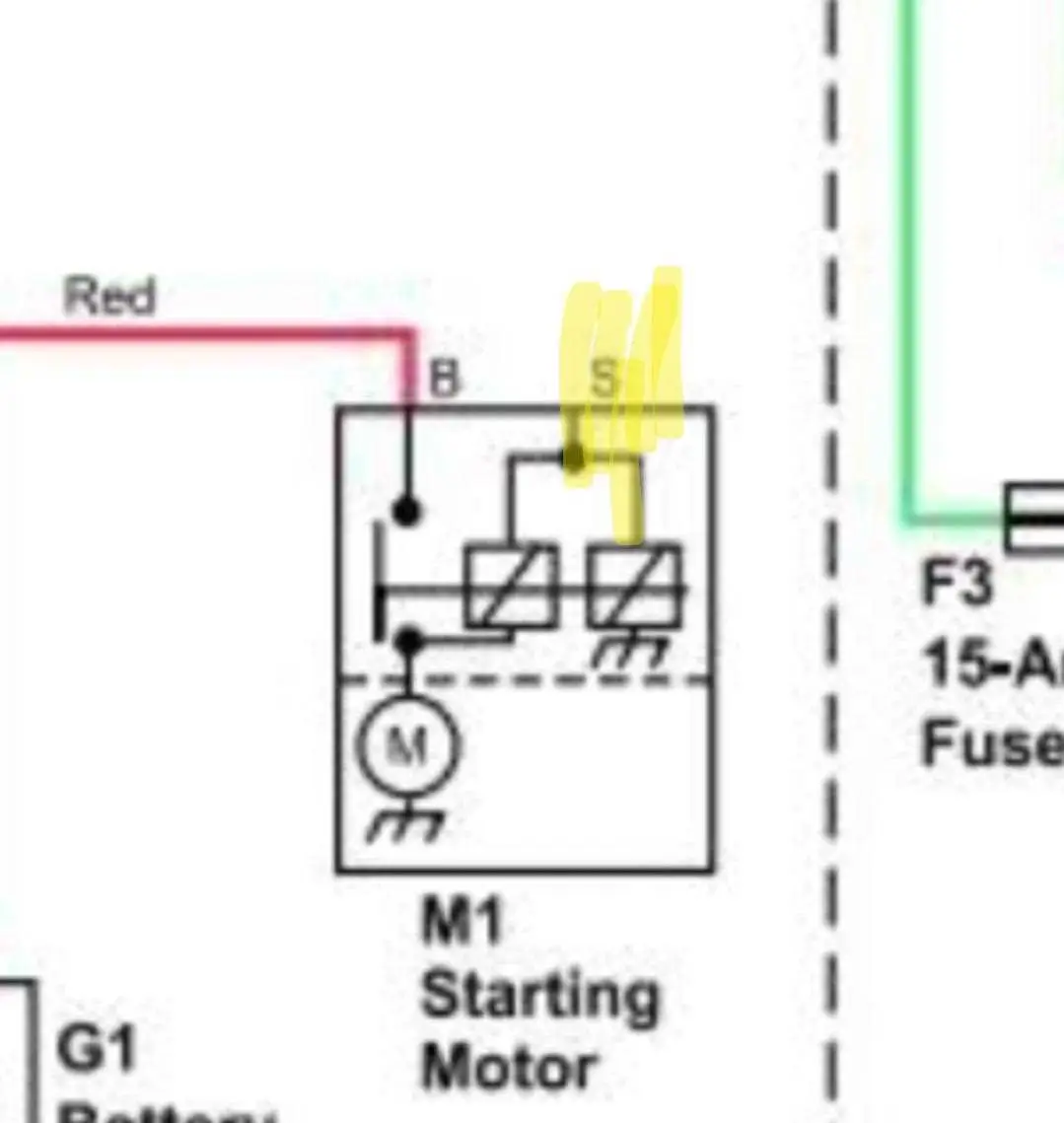

Revisa el diagrama de cableado para asegurarte de que todos los componentes de encendido estén conectados correctamente. Verifica la conexión del interruptor de encendido con la bobina, el solenoide de arranque y la batería. Asegúrate de que los cables de corriente estén en buen estado y sin signos de desgaste o corrosión.
El cableado de encendido debe conectar el interruptor de encendido a la bobina, asegurando que la energía fluya de la batería hacia el sistema de encendido cuando se acciona el interruptor. Es importante que la conexión a tierra esté adecuada para evitar fallos eléctricos o cortocircuitos.
Para un diagnóstico adecuado, sigue el esquema: el cable positivo de la batería va al interruptor de encendido, que a su vez envía corriente al solenoide de arranque. Este, al ser activado, suministra energía a la bobina, lo que permite la activación del motor. Asegúrate de que no haya interrupciones en los cables o conexiones flojas.
Si encuentras alguna anomalía, revisa el conector de la bobina y el solenoide, pues son puntos comunes de falla en este modelo. Una vez confirmado que todo está bien conectado, prueba el sistema para verificar el funcionamiento del encendido sin problemas.
Cómo identificar los componentes del sistema de encendido en el John Deere E170
Para identificar los componentes del sistema de encendido en el John Deere E170, comienza observando los siguientes elementos clave:

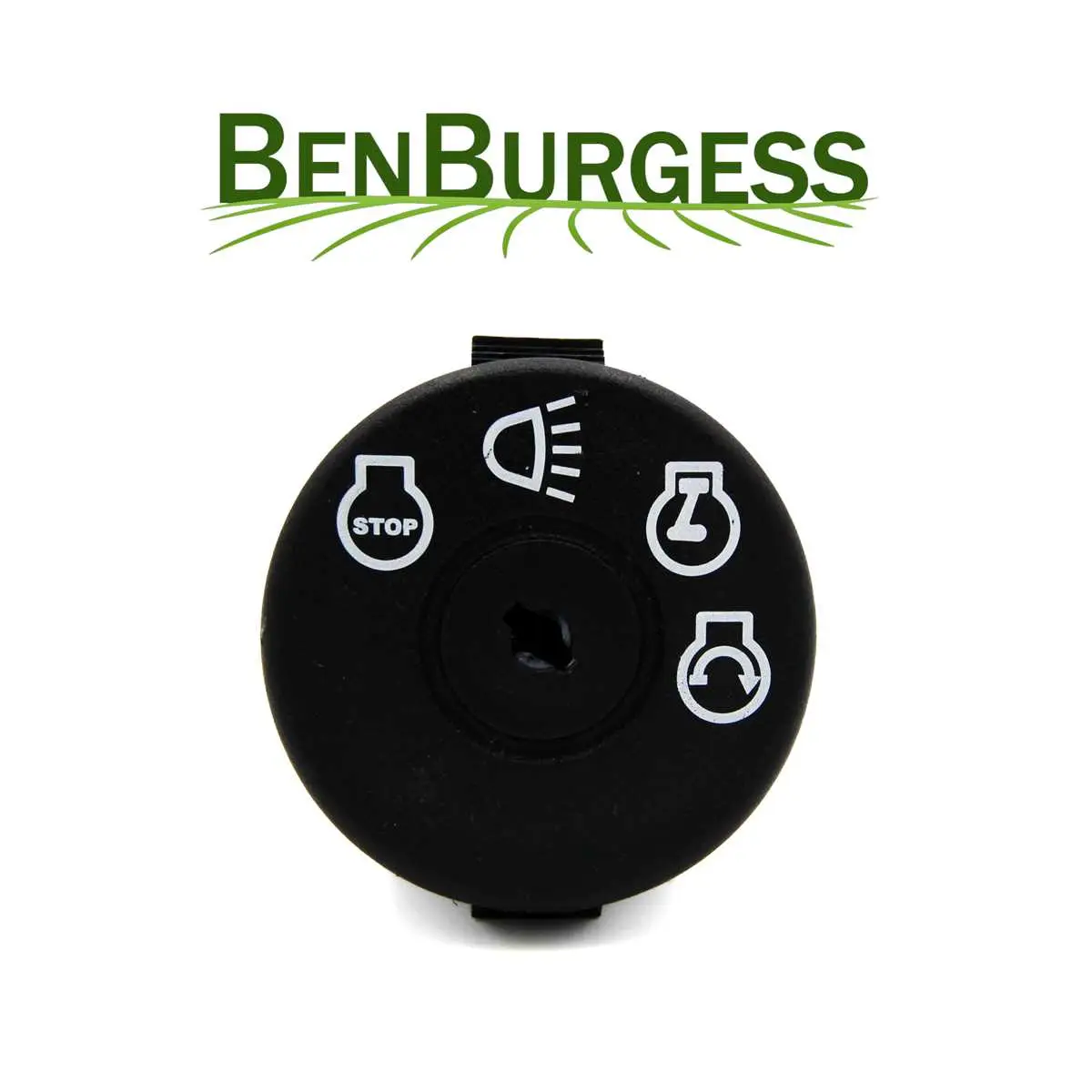

- Interruptor de encendido: Localízalo en el tablero de control. Es un componente esencial que activa el sistema eléctrico del motor.
- Relé de encendido: Está conectado al interruptor y permite el paso de corriente al motor de arranque. Se encuentra en el compartimiento del motor o cerca de la batería.
- Batería: Asegúrate de que la batería esté completamente cargada y en buen estado. Una batería defectuosa puede impedir el encendido.
- Motor de arranque: Este componente es responsable de girar el motor para que arranque. Está ubicado cerca del motor principal y suele ser fácilmente identificable por su tamaño y forma.
- Bobina de encendido: Genera la chispa necesaria para la combustión. Normalmente se encuentra cerca del motor y conectada a los cables de las bujías.
- Bujías: Comprueba el estado de las bujías, ya que su desgaste puede afectar el rendimiento del encendido. Se localizan cerca de los cilindros del motor.
Para realizar una inspección adecuada, asegúrate de desconectar la batería antes de manipular los cables o componentes eléctricos. Verifica los cables en busca de posibles desgastes o cortocircuitos que puedan interferir con el encendido.
Pasos para verificar la conexión correcta del cableado de encendido en el E170
Para verificar la conexión del cableado de encendido en el John Deere E170, primero asegúrate de que la batería esté desconectada. Esto evitará cualquier corto circuito o accidente durante el proceso.
Inspecciona el conector del interruptor de encendido, ubicado cerca del volante. Debes comprobar que los cables estén bien conectados y no presenten signos de desgaste, como cables pelados o sueltos. Asegúrate de que el cable de alimentación esté firmemente sujeto al interruptor de encendido.
Revisa que el cable de tierra esté correctamente conectado al chasis. Una mala conexión a tierra puede causar fallos en el sistema de encendido, impidiendo que el motor arranque adecuadamente.
Verifica los fusibles relacionados con el sistema de encendido. Reemplaza cualquier fusible quemado que pueda estar afectando el funcionamiento del sistema. El manual de usuario proporciona la ubicación exacta de los fusibles correspondientes.
Con un multímetro, mide la continuidad en los cables que van desde el interruptor de encendido hacia el solenoide del motor de arranque. Si hay interrupciones en la continuidad, revisa el cableado en busca de posibles daños o conexiones flojas.
Por último, conecta nuevamente la batería y prueba el encendido. Si el motor arranca correctamente, has terminado. Si no, revisa nuevamente cada conexión en busca de posibles errores.
Solución de problemas comunes en el sistema de encendido del John Deere E170
Si el John Deere E170 no arranca, revisa la batería. Asegúrate de que esté cargada y que los cables de conexión no estén corroídos. Si los cables están oxidados, límpialos o reemplázalos. Un voltaje bajo en la batería puede afectar el funcionamiento del sistema de encendido.
Si la batería está en buen estado, revisa el interruptor de encendido. A veces, los interruptores pueden desgastarse o dañarse, lo que impide el paso de corriente. Utiliza un multímetro para verificar si hay continuidad cuando se acciona el interruptor.
Otro posible problema puede ser el relé de encendido. Si el relé no funciona correctamente, no permitirá que la corriente llegue al motor de arranque. Prueba el relé con un multímetro. Si no está funcionando, reemplázalo por uno nuevo.
Verifica también el fusible de encendido. Si el fusible está quemado, el sistema de encendido no recibirá energía. Sustituye el fusible y comprueba si el problema persiste.
Si el motor de arranque no gira, revisa el solenoide del arranque. Si está defectuoso, el motor no recibirá la señal para ponerse en marcha. Asegúrate de que esté bien conectado y funcionando correctamente.
Finalmente, si todo parece estar en orden pero el motor sigue sin arrancar, revisa el cableado del sistema de encendido. Con el tiempo, los cables pueden desgastarse, perder conexión o tener cortocircuitos, lo que interrumpe el flujo de corriente hacia el motor. Reemplaza cualquier cable defectuoso o desgastado.
