Consulta el diagrama de la plataforma DT110 para identificar rápidamente la ubicación de cada componente. Los soportes del cortacésped, las correas de transmisión y las cuchillas están claramente marcados, lo que facilita cualquier ajuste o reemplazo. Tener el esquema a mano reduce errores al desmontar piezas y asegura que cada conexión quede correctamente alineada.
Verifica los tensores de la correa y los rodamientos siguiendo las rutas indicadas en el diagrama. Cada polea y eje tiene una posición específica que mantiene el corte uniforme y evita desgaste prematuro. Usar el diagrama como guía permite identificar rápidamente las piezas que requieren lubricación o sustitución.
Para mantenimiento regular, sigue las rutas de cableado y las conexiones hidráulicas señaladas. Esto ayuda a prevenir bloqueos o fallas en el sistema de elevación de la plataforma. También facilita la limpieza profunda sin desconectar accidentalmente componentes críticos, asegurando un funcionamiento seguro y estable del DT110.
Diagrama de la plataforma John Deere DT110
Consulta el diagrama de la plataforma DT110 para identificar rápidamente la ubicación de cada componente, desde las cuchillas hasta los tensores de la correa. Ubica el eje de transmisión principal y asegúrate de verificar los soportes de las cuchillas antes de cualquier mantenimiento.
El diagrama indica con claridad los puntos de ajuste de altura de corte, permitiendo calibrar la plataforma según el tipo de césped. Revisa los rodillos y las poleas para confirmar que giren sin resistencia y que las correas estén correctamente alineadas.
Marca los elementos críticos como los rodamientos de cuchilla y los pernos de seguridad. Esto facilita reemplazos rápidos y evita daños en la estructura. El diagrama también muestra las rutas de las correas y cadenas, lo que permite seguir su trazado sin errores y mantener la transmisión de potencia estable.
Al comparar el diagrama con la plataforma real, identifica posibles desgastes o piezas faltantes. Verifica los puntos de lubricación señalados, garantizando que cada engranaje reciba grasa suficiente para prolongar la vida útil del equipo.
Utiliza el diagrama como referencia cada vez que realices ajustes de altura o limpieza debajo de la plataforma. Esto reduce el riesgo de daños a las cuchillas y asegura un corte uniforme en toda el área de trabajo.
Identificación de piezas clave del sistema de corte
Inspecciona primero las cuchillas del deck; su alineación debe ser paralela al borde del chasis para garantizar cortes uniformes. Revisa los pernos de fijación y los ejes de las cuchillas, asegurando que no presenten desgaste ni holgura excesiva. Los rodamientos del eje requieren lubricación periódica y deben girar sin ruidos ni resistencia.
Examina las correas de transmisión del deck, verificando que estén tensadas según las especificaciones del fabricante y sin grietas visibles. Observa los tensores automáticos y manuales; cualquier desajuste puede causar deslizamiento de la correa y reducir la eficiencia del corte. Inspecciona los acoplamientos de las poleas, buscando signos de deformación o corrosión.
Identifica los deflectores y cubiertas de seguridad; deben estar firmemente fijados para evitar que residuos sean expulsados hacia el operador. Comprueba las palancas de ajuste de altura del corte y sus mecanismos, asegurando movimientos suaves sin bloqueos. Las guías laterales y rodillos deben deslizarse libremente, manteniendo la plataforma estable y nivelada durante el corte.
Verifica los tornillos y pasadores de unión del deck con el chasis; cualquier holgura puede provocar vibraciones y desgaste prematuro. Controla los resortes de retorno y los amortiguadores de tensión, confirmando que mantienen la presión correcta sobre las cuchillas y correas. Documenta cualquier anomalía y reemplaza piezas dañadas siguiendo el diagrama del DT110 para mantener el rendimiento óptimo del sistema de corte.
Conexión y ajuste de correas y poleas del deck

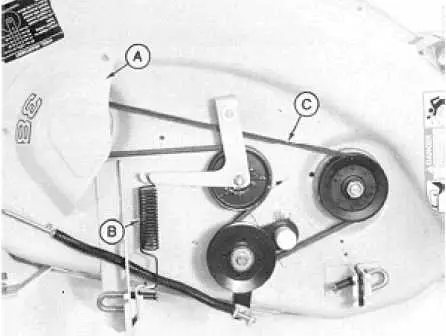

Coloca la correa principal alrededor de la polea del motor y la polea del deck siguiendo la ruta indicada en el diagrama de tu DT110. Asegúrate de que la correa esté centrada en los canales de las poleas para evitar desgaste irregular.
Afloja el tornillo de ajuste del tensor y mueve el brazo tensando la correa hasta que presente una tensión firme, permitiendo un pequeño juego de 10-15 mm al presionarla con los dedos. Evita tensarla en exceso, ya que esto puede dañar los rodamientos del deck.
Verifica que todas las poleas giren libremente y que no haya contacto con otros componentes del deck. Ajusta las poleas intermedias siguiendo el mismo procedimiento, manteniendo la alineación con la correa principal.
Aprieta nuevamente los tornillos de los tensores y realiza una prueba girando manualmente las cuchillas. La correa debe moverse sin saltos ni ruidos extraños. Revisa periódicamente la tensión y la alineación para prolongar la vida útil del deck y evitar deslizamientos durante el corte.
Mantenimiento y solución de problemas comunes del deck
Lubrica regularmente los rodamientos y poleas del deck con grasa de litio para prevenir desgaste prematuro. Revisa la tensión de las correas cada 10 horas de uso; una correa floja provoca vibraciones y cortes irregulares.
Inspecciona las cuchillas antes de cada uso. Asegúrate de que estén afiladas y sin grietas. Cambia las cuchillas si presentan desgaste superior a 3 mm o daños visibles. Equilibra las cuchillas después de afilarlas para reducir vibraciones en el deck.
- Verifica los pernos y tornillos del deck cada semana; apriétalos hasta el torque recomendado en el manual.
- Limpia residuos de césped y suciedad después de cada corte para evitar acumulación en las poleas y rodillos.
- Comprueba que los protectores del deck estén intactos y bien colocados para evitar obstrucciones y daños a la máquina.
Si el motor del deck no arranca, revisa primero la conexión de la correa al embrague y el estado del interruptor de seguridad. Un fallo frecuente es el desgaste de la correa principal; reemplázala si presenta grietas o deshilachado.
Para cortes desiguales, ajusta la altura del deck de forma uniforme en ambos lados. Confirma que el deck esté nivelado con la ayuda de un nivel de burbuja o midiendo desde el suelo hasta el borde del deck en los cuatro puntos de ajuste.
El mantenimiento preventivo incluye limpieza de los orificios de ventilación y comprobación de rodamientos; reemplaza los rodamientos con ruidos de fricción o movimientos bruscos. Mantener estos componentes en buen estado prolonga la vida útil del deck y asegura cortes consistentes.
