Si estás reparando o manteniendo tu cortadora de césped John Deere L110, entender el diagrama de la correa de transmisión es clave para realizar un ajuste adecuado. Este diagrama muestra cómo se organiza la correa en relación con los demás componentes de la máquina, garantizando un funcionamiento eficiente. A continuación, te presentamos el esquema de la correa de transmisión, con explicaciones sobre cada parte y su instalación.
La correa principal de transmisión se conecta entre el motor y las ruedas traseras, permitiendo que el vehículo se mueva. El diagrama te ayudará a identificar el recorrido exacto de la correa y los puntos donde se debe asegurar correctamente para evitar fallos. También es importante revisar las tensiones y el desgaste para evitar futuras averías.
En el caso del modelo L110, asegúrate de utilizar el diagrama específico para evitar confusión con otros modelos. La instalación correcta de la correa puede prevenir ruidos extraños y mejorar la respuesta de la cortadora. Consulta el manual para verificar los detalles y asegúrate de seguir las instrucciones paso a paso.

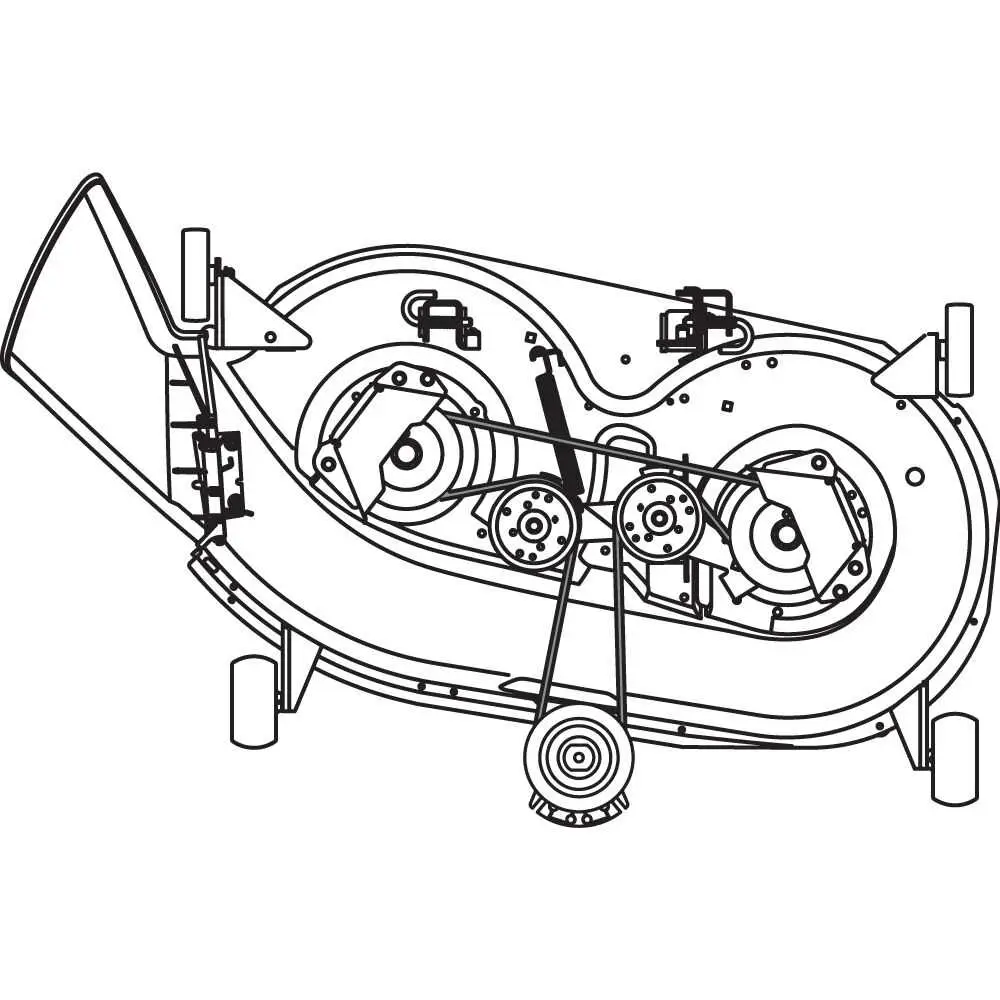

Diagrama de correa de transmisión John Deere L110
Para reemplazar la correa de transmisión en el John Deere L110, sigue estos pasos de acuerdo con el diagrama correspondiente. Asegúrate de tener a mano las herramientas necesarias antes de comenzar.
Primero, apaga el motor y asegúrate de que la máquina esté completamente detenida. Levanta la parte trasera de la cortadora para acceder a la correa. Usa una llave para aflojar las tuercas que sujetan el protector de la correa y retíralo.
Una vez que el protector esté fuera, observa la trayectoria de la correa. La correa de transmisión se encuentra entre la polea del motor y la polea del eje trasero. Para colocar la nueva correa, sigue el mismo patrón mostrado en el diagrama: comienza desde la polea del motor, pasa por las poleas intermedias y finaliza en la polea del eje trasero.
Asegúrate de que la correa esté bien alineada y que no haya obstrucciones que impidan su correcto funcionamiento. Verifica la tensión de la correa antes de reinstalar el protector.
Al instalar el protector, aprieta las tuercas con la llave y verifica que todo esté firme. Realiza una prueba de funcionamiento para asegurarte de que la correa esté correctamente instalada y que el sistema de transmisión opere sin problemas.
Reemplazar la correa siguiendo este diagrama garantizará un rendimiento óptimo de tu John Deere L110 y evitará fallos en el sistema de transmisión.
Cómo interpretar el diagrama de la correa de transmisión para el modelo L110
Revisa el diagrama de la correa para asegurar una correcta instalación en el modelo L110. Comienza observando las rutas de la correa que se indican claramente, con flechas que muestran la dirección en que debe colocarse. Asegúrate de que la correa pase por todas las poleas indicadas y sigue el recorrido que aparece en el diagrama, sin omitir ningún paso.
Identifica las poleas principales: la polea motriz, la de la correa del motor y las poleas del sistema de transmisión. Verifica la correcta alineación de la correa entre estas piezas para evitar desgastes prematuros. Si el diagrama muestra una posición específica para la tensión de la correa, ajusta la tensión adecuadamente utilizando el método recomendado.
Comprueba que la correa esté bien colocada en cada polea sin estar torcida o fuera de su lugar. Los diagramas también te ayudarán a detectar si algún componente de la correa está dañado o desgastado, lo que podría requerir reemplazo. Revisa visualmente que la correa esté recta y sin pliegues innecesarios.
Si encuentras alguna discrepancia entre el diagrama y la configuración actual, ajusta inmediatamente. La instalación correcta no solo previene fallos mecánicos, sino que también mejora el rendimiento del sistema de transmisión del L110.
Pasos detallados para reemplazar la correa de transmisión en el John Deere L110
Primero, apaga el motor y desconecta la batería para evitar cualquier accidente. Coloca la cortadora de césped en una superficie plana y segura.
Levanta la parte trasera del tractor utilizando un gato hidráulico. Esto facilitará el acceso a la correa de transmisión. Asegúrate de que la máquina esté estable antes de continuar.
Ubica la correa de transmisión. Está situada entre el motor y las ruedas traseras. Examina la tensión de la correa, ya que una correa rota o desgastada puede afectar el rendimiento del tractor.
Retira las protecciones que cubren la correa. Normalmente, estas se pueden aflojar con una llave inglesa. Retira con cuidado los tornillos o pernos que aseguran la cubierta.
Una vez expuesta la correa, nota cómo está montada. Toma una foto para referencia al instalar la nueva. Afloja el tensor de la correa utilizando una llave adecuada y retira la correa vieja.
Coloca la nueva correa siguiendo la misma ruta que la original. Asegúrate de que esté correctamente alineada en todos los rodillos y poleas. Si es necesario, ajusta el tensor para darle la tensión correcta a la correa.
Verifica que la correa esté centrada en todas las poleas y que no haya holguras. Si es necesario, ajusta el tensor para garantizar una tensión uniforme.
Vuelve a colocar las cubiertas protectoras y asegúralas con los tornillos correspondientes. Verifica que todo esté en su lugar y que no haya piezas sueltas.
Reinstala la batería, enciende el motor y realiza una prueba de funcionamiento para asegurarte de que la correa esté operando correctamente.
Revisa nuevamente el ajuste de la correa después de unas horas de uso para confirmar que sigue en su lugar y con la tensión adecuada.
Solución de problemas comunes relacionados con la correa de transmisión en el L110
Si la correa de transmisión en tu John Deere L110 presenta problemas, sigue estos pasos para identificar y corregir los inconvenientes de manera eficiente.
- Correa desgastada o rota: Inspecciona visualmente la correa para detectar signos de desgaste excesivo o grietas. Si encuentras daños visibles, reemplázala por una nueva siguiendo las indicaciones del manual.
- Correa suelta: Si la correa está floja, podría estar afectando el rendimiento. Verifica la tensión de la correa y ajústala según las especificaciones del fabricante. Un ajuste inapropiado puede causar un desgaste irregular o incluso la rotura de la correa.
- Ruidos extraños al accionar la correa: Si escuchas chirridos o ruidos anormales, revisa los componentes del sistema de transmisión, como poleas y tensores. Asegúrate de que no haya piezas dañadas o desalineadas. Lubrica las partes móviles para mejorar el rendimiento.
- Desalineación de poleas: Una polea desalineada puede causar un desgaste irregular de la correa. Verifica que las poleas estén alineadas correctamente. Si están desplazadas, ajusta o reemplaza las poleas defectuosas.
- Falta de mantenimiento regular: El mantenimiento preventivo es clave. Limpia periódicamente las poleas y la correa, y revisa los tensores. Una correa limpia y bien mantenida funciona de manera más eficiente y tiene una vida útil más larga.
Estos pasos simples te ayudarán a resolver los problemas más comunes con la correa de transmisión en el L110. Si el problema persiste, consulta con un profesional o lleva la máquina a un servicio autorizado.
