Para mantener tu cortadora de césped John Deere D170 en óptimas condiciones, conocer el diagrama de la correa es fundamental. Este diagrama te permite entender cómo se deben instalar correctamente las correas para asegurar un funcionamiento adecuado del sistema de transmisión. A continuación, te proporcionamos información clara sobre cómo interpretar este diagrama y realizar el reemplazo de la correa sin complicaciones.
Primero, localiza el diagrama de la correa en el manual del propietario. Este diagrama es específico para el modelo D170 y te muestra la ruta exacta que debe seguir la correa, asegurando que cada componente funcione sin fricción ni desgaste excesivo. Si no tienes acceso al manual, puedes encontrar una copia en línea o consultar con tu distribuidor autorizado John Deere.
Cuando reemplaces la correa, asegúrate de verificar su estado de desgaste y ajusta la tensión correctamente. Una correa demasiado floja o apretada puede causar fallos en el sistema de transmisión. Además, no olvides revisar las poleas y otras partes móviles para evitar daños futuros.
Para un rendimiento óptimo, revisa el diagrama cada vez que realices un mantenimiento o sustitución de la correa. Conocer cómo deben alinearse las piezas reduce el tiempo de trabajo y mejora la durabilidad del equipo.
Diagrama de Correa para John Deere D170
Para ajustar o reemplazar la correa en el tractor John Deere D170, sigue este diagrama específico que te guiará paso a paso para asegurar un funcionamiento adecuado y prolongar la vida útil de la máquina.
1. Localiza la correa principal y asegúrate de que esté alineada correctamente en todas las poleas. La correa debe estar tensa, pero no excesivamente ajustada.
2. Verifica las poleas: asegúrate de que no haya desgaste en las superficies de contacto de las poleas. Cualquier daño en estas partes puede afectar el rendimiento de la correa.
3. Reemplazo de la correa: si la correa está dañada, sigue este patrón de instalación:
- Comienza desde la polea del motor, pasando por la polea de transmisión y luego a la polea de la cortadora.
- Asegúrate de que la correa quede alineada correctamente y que todas las poleas giren libremente.
- Comprueba la tensión de la correa antes de colocar la cubierta de protección.
4. Ajuste de la tensión: es fundamental que la correa esté lo suficientemente tensa para evitar deslizamientos, pero sin aplicar demasiada fuerza. Usa el mecanismo de ajuste en la parte inferior para regular la tensión según el manual del operador.
5. Inspección final: asegúrate de que la correa no esté torcida ni fuera de su posición original después de la instalación. Haz funcionar el tractor a baja velocidad para verificar que todo esté funcionando correctamente.
Siguiendo este diagrama, evitarás problemas comunes como el desgaste prematuro de la correa o la pérdida de potencia en la cortadora. Realiza revisiones periódicas para mantener el rendimiento de tu John Deere D170.
Cómo interpretar el diagrama de correa en el modelo John Deere D170

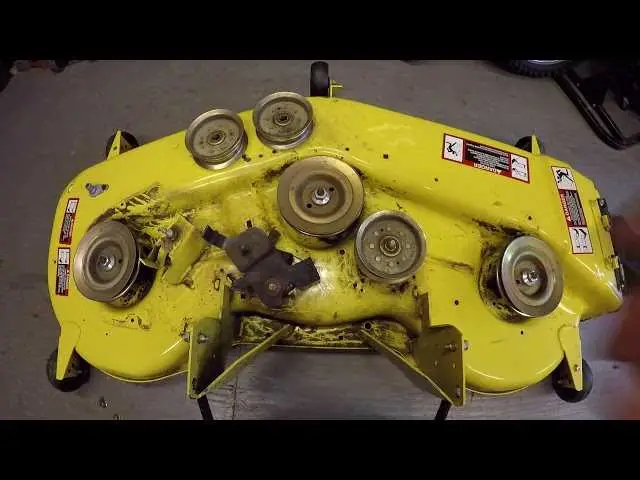

Para interpretar el diagrama de correa del John Deere D170, comienza por identificar los componentes clave: la polea del motor, la polea del eje de transmisión y las poleas de la cuchilla. Cada correa está diseñada para conectar estos elementos, transmitiendo la energía del motor a las cuchillas del cortacésped.
Observa la dirección de la correa en el diagrama. Las flechas indican el recorrido correcto que debe seguir, asegurando que la correa quede ajustada correctamente en las poleas. Verifica que las poleas estén alineadas de acuerdo con las indicaciones del diagrama. Si están desalineadas, la correa podría desgastarse más rápido.
Revisa la tensión de la correa. En el diagrama, a menudo se incluyen notas sobre cómo debe ajustarse la correa para evitar que esté demasiado tensa o floja. La tensión incorrecta puede provocar un desgaste excesivo de la correa o un mal funcionamiento de la transmisión.
Si el diagrama incluye detalles sobre el tipo de correa (por ejemplo, tipo V o de una sola capa), asegúrate de utilizar la correa indicada en el manual del propietario. Usar una correa incorrecta puede afectar el rendimiento y la durabilidad del sistema de transmisión.
Al cambiar la correa, sigue el diagrama paso a paso. Retira la correa vieja en el orden indicado y coloca la nueva siguiendo el recorrido correcto. Asegúrate de que la correa esté bien posicionada en cada polea y que no haya obstrucciones que puedan interferir con su movimiento.
Pasos detallados para reemplazar la correa en el John Deere D170
Para reemplazar la correa del John Deere D170, asegúrate de tener las herramientas adecuadas: una llave de tubo, un destornillador y una nueva correa compatible. Comienza por apagar el motor y desconectar la batería para evitar cualquier accidente.
1. Levanta el capó y localiza la correa en la zona del motor. Verifica cómo está posicionada para asegurarte de que la nueva correa se instale correctamente.
2. Usa la llave de tubo para aflojar el tensor de la correa. Esto te permitirá retirar la correa vieja sin esfuerzo. Si el tensor está muy tenso, utiliza un destornillador para liberarlo con mayor facilidad.
3. Extrae la correa antigua con cuidado. Examina las poleas para asegurarte de que no haya daños que puedan afectar el funcionamiento de la nueva correa.
4. Instala la nueva correa siguiendo el patrón de las poleas que observaste anteriormente. Asegúrate de que la correa quede bien ajustada en todas las poleas, sin holguras.
5. Ajusta el tensor para que la correa tenga la tensión adecuada. Esto evitará que se deslice o se desgaste prematuramente.
6. Vuelve a conectar la batería y cierra el capó. Enciende el motor y verifica que la correa funcione correctamente sin ruidos extraños.
Si encuentras alguna dificultad o la correa sigue deslizándose, revisa nuevamente la tensión y el alineamiento de las poleas. En casos raros, puede ser necesario reemplazar el tensor o las poleas dañadas.
| Herramienta | Función |
|---|---|
| Llave de tubo | Aflójar el tensor de la correa |
| Destornillador | Facilitar el aflojamiento del tensor |
| Correa nueva | Reemplazar la correa vieja |
Errores comunes al ajustar la correa en el John Deere D170 y cómo evitarlos
Uno de los errores más frecuentes es no verificar la alineación correcta de la correa antes de ajustarla. Asegúrate de que la correa esté bien colocada en las poleas sin deslizamientos o torsiones. Si la correa está fuera de lugar, puede provocar un desgaste rápido y afectar el rendimiento del sistema.
Otro error común es no ajustar la tensión correctamente. La correa debe estar lo suficientemente tensa como para no patinar, pero no tan ajustada como para dañar las poleas. Usa un medidor de tensión para obtener la medida exacta recomendada en el manual del operador.
Evita usar correas de repuesto que no sean específicas para el modelo D170. Las correas incorrectas no solo afectan la eficiencia, sino que también pueden dañar el sistema de transmisión. Asegúrate de elegir la correa correcta con las dimensiones y el material adecuado.
Al cambiar la correa, no olvides revisar el estado de las poleas. Si las poleas están desgastadas o dañadas, la nueva correa no tendrá el rendimiento esperado. Realiza una inspección visual y asegúrate de que las poleas giren libremente antes de volver a montar la correa.
Por último, no apresures el proceso de ajuste. Asegúrate de seguir cada paso detalladamente en el manual para evitar cometer errores durante el montaje. Esto incluye verificar que la correa esté centrada y que no haya piezas sueltas que puedan afectar el funcionamiento.
