Revisa el diagrama de la correa antes de realizar cualquier reemplazo para asegurarte de que cada polea y guía se conecte correctamente. El modelo D140 utiliza una correa principal que transfiere la potencia desde el motor a la plataforma de corte de 48 pulgadas, y un error en la instalación puede afectar el corte y desgastar componentes.
Identifica las poleas del eje principal, la polea loca y las tensiones siguiendo el diagrama. La correa debe pasar por las ranuras exactas de cada polea y ajustarse a la tensión recomendada por el fabricante. La tensión incorrecta provoca deslizamientos y reduce la vida útil de la correa y los rodamientos.
Aplica lubricante ligero en los ejes y revisa la alineación de las poleas antes de colocar la correa. Una alineación adecuada evita el desgaste irregular y el ruido excesivo. Comprueba que la correa quede centrada en todas las poleas y que no haya torceduras.
Guarda el diagrama a mano o imprime una copia para futuras referencias. Esto simplifica el mantenimiento y permite reemplazar la correa de manera rápida sin errores. Mantener el diagrama visible durante la instalación garantiza un montaje correcto desde la primera pasada.
Diagrama de la correa de la plataforma de 48″ del John Deere D140
Instala la correa de la plataforma de 48″ siguiendo la ruta exacta indicada en el diagrama del John Deere D140. Comienza pasando la correa alrededor de la polea del motor, asegurando que los dientes queden alineados correctamente. Luego, guía la correa sobre las poleas tensora y de la plataforma, manteniendo la tensión adecuada para evitar deslizamientos.
Verifica que la correa no presente torceduras y que todas las poleas giren libremente. Ajusta la tensión usando el resorte del tensor hasta que la correa mantenga firmeza sin exceder la presión recomendada por el fabricante. Revisa la correcta instalación girando manualmente la plataforma antes de encender el motor.
Para reemplazar la correa, primero suelta el tensor, retira la correa antigua siguiendo el diagrama en sentido inverso y coloca la nueva asegurando la misma ruta. Inspecciona las poleas y reemplaza las que muestren desgaste para prolongar la vida útil de la correa.
Consulta el diagrama específico del D140 para identificar cada polea y evitar errores de montaje. Mantener la correa alineada y con tensión correcta garantiza corte uniforme y reduce riesgos de daños en la plataforma.

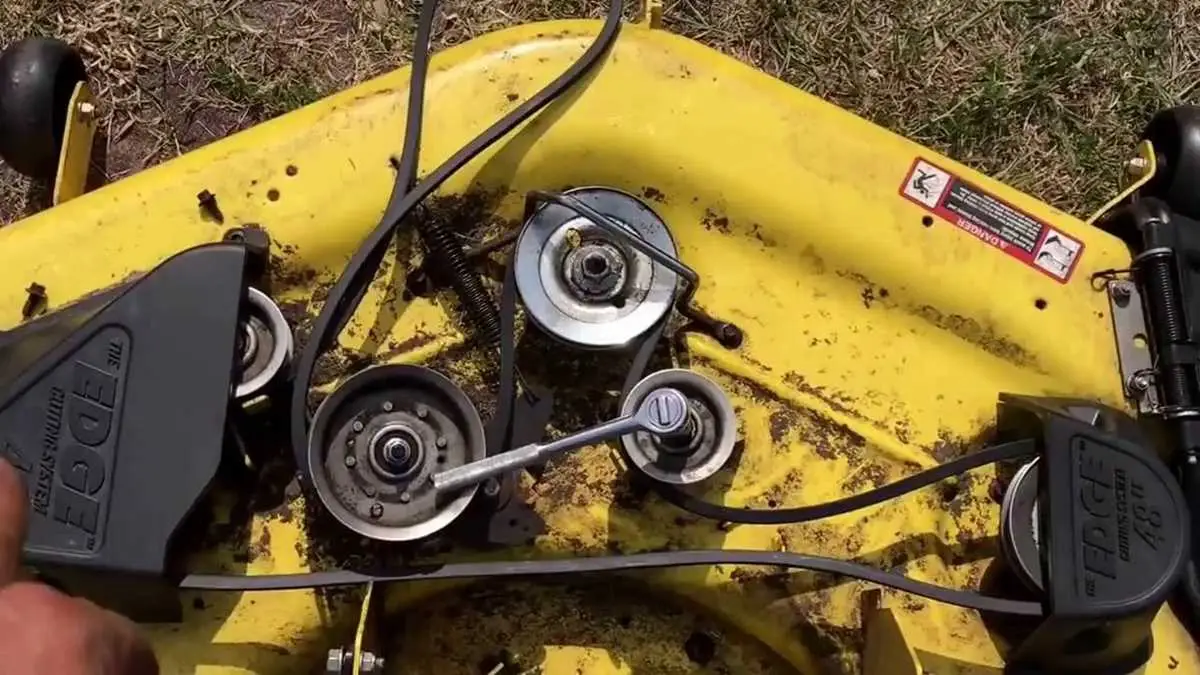

Ubicación y ruta de la correa de la plataforma de corte
Coloca la correa de la plataforma de corte de manera que quede bien alineada con las poleas del deck de 48 pulgadas del John Deere D140. Comienza asegurando que la correa pase por la polea del motor, luego dirígela hacia la polea del eje delantero, manteniendo la tensión correcta. Continúa guiándola por las poleas del eje intermedio, siguiendo la forma de la plataforma sin torceduras.
Evita que la correa roce los bordes metálicos; esto previene desgaste prematuro. Verifica que cada sección quede correctamente sentada en las ranuras de las poleas, especialmente en las poleas tensoras. Ajusta la tensión utilizando la palanca o el tornillo tensor hasta que la correa tenga firmeza sin quedar excesivamente estirada.
Revisa la ruta mientras giras manualmente las cuchillas para asegurarte de que la correa no se desplace. Confirma que la correa pase por debajo de cualquier soporte o guía metálica y que las poleas giren libremente sin rozamientos. Esta ruta mantiene la potencia de corte uniforme y prolonga la vida útil de la correa y de la plataforma.
Identificación de poleas y componentes conectados a la correa
Localiza primero la polea motriz principal que transmite movimiento desde el motor al deck de corte. Esta polea suele estar cerca del centro del chasis y se conecta directamente a la correa principal.
Observa las poleas intermedias: cada una guía la correa hacia los ejes de las cuchillas. Identifica sus ejes y puntos de soporte, ya que cualquier desgaste en los rodamientos puede afectar la tensión de la correa.
Revisa la polea tensora. Generalmente, tiene un brazo ajustable que permite regular la tensión de la correa. Asegúrate de que el resorte o el mecanismo de ajuste no esté flojo o desgastado.
Inspecciona las poleas de las cuchillas. Estas son más pequeñas y se ubican en cada extremo del deck de 48 pulgadas. Confirma que giren libremente y que la correa no presente desalineación sobre ellas.
Identifica los componentes conectados indirectamente, como los soportes de rodillos y los ejes de transmisión secundaria. Comprueba que no haya holguras que puedan provocar saltos de la correa o desgaste irregular.
Marca cada polea y componente en un diagrama o toma fotografías antes de desmontar la correa. Esto facilita la instalación correcta y reduce el riesgo de errores durante el montaje.
Procedimiento paso a paso para reemplazar la correa de la plataforma
Afloja el tornillo del tensor de la correa y retira la correa vieja siguiendo el diagrama de la plataforma de 48 pulgadas del John Deere D140.
- Apaga el motor y desconecta la bujía para evitar arranques accidentales.
- Levanta la plataforma de corte y asegura con el soporte de seguridad.
- Localiza la correa en el diagrama de la plataforma: identifica el recorrido por los rodillos, poleas y el tensor.
- Afloja el tornillo de ajuste del tensor y libera la tensión de la correa.
- Desliza la correa vieja fuera de todas las poleas, comenzando por las más accesibles.
- Coloca la nueva correa siguiendo el recorrido indicado en el diagrama, asegurándote que quede centrada en cada polea.
- Ajusta el tensor para aplicar la tensión correcta según las especificaciones del manual del D140.
- Verifica que la correa no tenga torceduras y gire libremente al mover las poleas manualmente.
- Baja la plataforma con cuidado y reconecta la bujía.
- Enciende el motor y prueba el corte para confirmar que la correa funcione correctamente.
Repite el ajuste si la correa patina o se sale del recorrido, asegurando que todas las poleas estén alineadas.
